普通形電動トロリ付ホイスト5t/品番 5M-T55シリーズ 【詳細表示】
商品番号 5M-T55シリーズ 価 格
●定格荷重 5t
●電源 三相200V 50/60Hzおよび220V 60Hz
●操作方式 床上押ボタン操作
安全性と保守性を重視した数々の機構を搭載
さらに使いやすく,より信頼性が向上しました。

定格荷重0.5t、1t用はこちら
定格荷重2~3t用はこちら
定格荷重7.5t、10t用はこちら
定格荷重15t以上はこちら
普通形電動トロリ付ホイスト5t
品番 5M-T55シリーズ
価格は下記を参照下さい
■主な特長
●高信頼ブレーキシステム
◇ホイストがブレーキライニングの磨耗量を自分で判断。ブレーキ部に自動調整装置機構採用。
◇主ブレーキ+補助制動装置の2段構えブレーキ。
●自己保護装置内蔵のモートルを採用
使用頻度過多によりコイル温度が限界に達するとモートルは自動的に停止。
●効率的なメンテナンスが可能
◇消耗部品の使用回数管理に便利な始動回数カウンタ。
◇歯面状況,潤滑状況をある程度まで目で確認できる歯車点検用窓。
◇フック点検の基準点を表すポンチマーク。
◇点検が容易なロープエンド。


■仕様
形式 5M-T55 5HM-T55
ホイスト形式 5M5 5HM6
トロリ形式 5T5 5T5
定格荷重(t) 5
揚程(m) 8および12
巻上 速度
(m/s)
50Hz 0.112(6.7)
60Hz 0.133(8.0)
モートル kW 50Hz 5.9
60Hz 7.0
極数 4
定格電流
(A)
50Hz 28.5
60Hz(200/220V) 31/29.5
横行 速度
(m/s)
50Hz 0.35(21)
60Hz 0.417(25)
モートル kW 50Hz 0.63
60Hz 0.75
極数 4
定格電流
(A)
50Hz 3.0
60Hz(200/220V) 2.3/2.6
ワイヤ
ロープ
掛数 4本
構成 6×Fi(29)-B
直径㎜ φ12.5
反復定格min 40%ED、400回/h
操作方式 床上押ボタン操作(6点)
電源 三相200V50/60Hz、
220V60Hz
価格 ¥765,000- ¥841,300-
*速度の()内はm/min換算値を示します

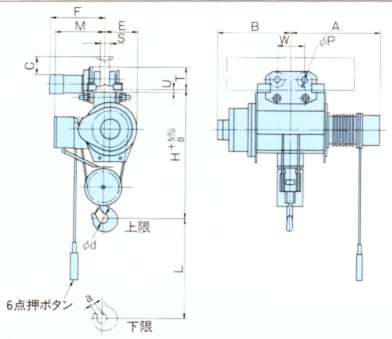

■外形寸法(単位㎜)

形式 5M-T55 5HM-T55
概略寸法
(mm)
L 8000 12000
H 1190
A 845 955
B 690 800
E 455
G 250/330
M - -
W - -
φd 90
φP 156/140(駆動側/従動側)
a 58
最小屈曲半径(m) 3.0
使用I形鋼との間隔(mm) E F S T U C
300×150×11.5 305 450 77 225 30 215
450×175×11 305 463 102 223 32 365
概略質量(Kg) 685 745
①W寸法は駆動側/従動側を示す
②U寸法の()は1/2HM6、IHM6を示す

運賃、および消費税は、記載価格には、含まれていません。
