■特長
●コンパクトストロボ
いつでもどこでも計測できる軽量(約500g)、コンパクト設計。
設定や操作も親指一本で簡単にできます。
●LEDを採用した新設計
ランプには長寿命の白色LEDを採用。高速回転体の視認性を向上させました。
●超広範囲レンジ
計測範囲は60～120.000fpmの超広範囲。ほとんどの回転体に対応できます。
・発光時間(ディーティ)の変更が可能。
・海外でも安心して使えるCEマーク付き。

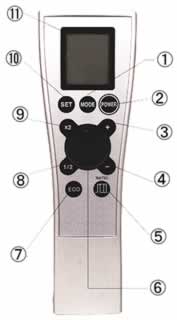

■各名称
 |
①MODEキー：内部発振モード/パラメータ設定モード/外部同期モードを切替えます。 |
| ②POWERキー：電源をON/OFFします。 |
| ③＋キー：内部発振モードの発光中で、押す毎に現在の発光位相を基準に位相を3°進めます。パラメータ設定モード時には、設定値の変更に使用します。 |
| ④-キー：内部発振モードの発光中で、押す毎に現在の発光位相を基準に位相3°遅らせます。パラメータ設定モード時には、設定値の変更に使用します。 |
| ⑤RATIOキー：発光パルス幅を設定できます。(ストップモーションの鮮明度を調整可能) |
| ⑥ダイヤル：発光周波数を設定します。 |
| ⑦ECOキー：LED発光の輝度を抑えて電池寿命を延ばせます。 |
| ⑧1/2キー：内部発振モード時で、押す毎に発光周波数を現在の発光周波数の1/2倍に設定できます。 |
| ⑨×2キー：内部発振モード時で、押す毎に発光周波数を現在の発光周波数の2倍に設定できます。 |
| ⑩SETキー：単位切替、パラメータ設定項目の選択、設定値登録に使用します。 |
| ⑪LCD表示：設定値、状態等を表示します。(バックライト付き) |
| ⑫DC電源コネクタ |
| ⑬入出力信号コネクタ |

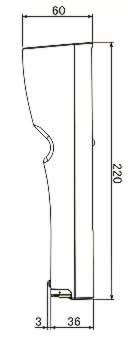

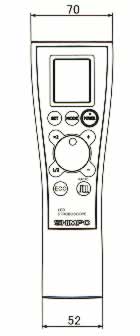

■寸法図

■仕様
| 品番 |
M123T-326N |
| 単位 |
FPM、Hz(パラメータ設定で切替可能) |
| 計測範囲 |
1～2.000Hz 60～120.000fpm |
| 設定精度(内部発振) |
0.02% ±1digit (25℃にて) |
| 設定分解能(内部発振) |
1～200Hz 0.01Hz |
| 1～2000Hz 0.1Hz |
60.0～3,000.0fpm：0.1fpm
3,000.2～6,000.0fpm：0.2fpm
6,000.5～12,000.0fpm：0.5fpm |
60.0～30,000fpm：1fpm
30,005～60,000fpm：5fpm
60.010～120,000fpm：10fpm |
| モード |
内部発振 |
発光周波数設定 |
発光周波数をダイアルで任意の値に変更可能 |
| 変更機能 |
キー操作で波高周波数を現在の2倍、1/2倍に変更可能 |
| (キーを押す毎に2倍4倍・・・1/2倍1/4倍に変更) |
| 位相変更機能 |
現在の発光位相を基準に＋3°または-3°毎に位相シフトが可能 |
| 単位切替機能 |
"fpm"または"Hz"に設定可能 |
| 外部同期 |
発光周波数(入力可能周波数)：1～166Hz 60～10,000fpm
入力可能パルス幅：50μs以上 |
| パラメータ設定 |
計測レンジ |
1～2000Hz(60～120,000fpm)レンジ 又は1～200Hz(60～12,000fpm)レンジに設定可能 |
| 発光時間(Duty) |
0.1°～2.5°(/360°)の範囲で0.1°毎に設定可能 |
| トリガエッジ |
立上りエッジ/立下りエッジのいずれかを選択可能 |
| 遅延時間(角度) |
遅延時間：0～999ms 遅延角度：0～359° |
| バックライト |
ONまたはOFFに設定可能 |
| 省電力機能 |
LEDオートオフ |
電池で使用時にLED(flash)を点灯させ続けた状態で2分以上放置すると、自動的に発光オフ |
バックライト
オートオフ |
電池で使用時にバックライトを点灯させ続けた状態で分以上放置すると、自動的に消灯する |
| オートパワーオフ |
電池で使用時にパワーONでLED発光オフの状態で5分間以上放置すると自動的にパワーオフ |
| 外部入出力I/F |
外部トリガ入力 |
フォトカプラ入力 電流約12mA |
| 外部トリガ出力 |
フォトカプラ(オープンコレクタ)出力 電圧DC30V以下 電流30mA以下 パルス幅：約150μs |
| センサ用電源 |
DC12V/max 40mA |
■表示部、環境
| 表示部 |
LCD |
6桁数値表示(主表示)、6桁数値表示(サブ数値表示) |
| 電池残量低下表示、設定項目表示部、単位表示部 |
| バックライト |
黄緑色LED |
| 発光部 |
発光体 |
超高輝度白色LED |
| 寿命(発光回数) |
約5×108回 |
照度
(typ値) |
通常時 |
20cm/6,000fpm |
約1300Lux |
| 20cm/6,000fpm |
約250Lux |
| ECOモード時 |
20cm/6,000fpm |
約650Lux |
| 20cm/6,000fpm |
約120Lux |
| 電源 |
電池 |
アルカリ単三乾電池 (1.5V×4本) |
| ACアダプタ |
有り 5V/2.0A |
| 充電機能 |
無し |
| 連続発光時間 |
約20分(通常モード) 約80分(ECOモード)
<アルカリ単三乾電池で発光した場合> |
| 使用温度範囲 |
0～35℃ |
| 使用湿度範囲 |
35～85%RH |
| 使用環境 |
塵埃、腐食性ガスなきこと |
| 耐環境 |
非防水型、非防爆型 |
| 規格 |
CE |
| 質量 |
約500g (乾電池含まず) |
| ケース材質 |
アルミ |
| 附属品 |
ACアダプタ 外部入出力接続コネクト |
| キャリングケース、アルカリ単三乾電池×4本 |
※TURBOボタンを押した後、約1分間のみ発光可能 |
