■特長
●どこでもすぐに測定できて、信頼性があります。
●HLスケールで広範囲の硬さ測定が出来ます。
ロックウェルHRB、HRC、ビッカースHV、ブリネルHB、ショアーHSの硬さに変換して表示します。
●ほとんどの金属で使用できます。上向きで使用できます。
●RS-232 インターフェースからデータ出力。メモリー内の1250個のデータグループを出力できます。
●日付と時刻を表示します。
●上下の公差が設定でき、ディスプレーに判定結果を表示します。
●重量のある単体の場合±0.5%以内の高精度です。
●ASTMA956に準拠しています。
●標準型の検出器の他に6種類の検出器から測定に最適なものを選択できます。
●電源は単4電池2本です。使用後2分でオートシャットオフします。

■使用可能金属
| 材質 |
HLD |
HRC |
HRB |
HRA |
HB |
HV |
HS |
| 鉄鋼/鋳鉄 |
300-900 |
20-68 |
39-100 |
59-86 |
81-654 |
81-955 |
32-100 |
| 工具鋼 |
300-840 |
20-67 |
- |
- |
- |
80-898 |
- |
| ステンレス鋼 |
300-800 |
20-62 |
46-101 |
- |
85-655 |
85-802 |
- |
| ねずみ鋳鉄 |
360-650 |
- |
- |
- |
93-334 |
- |
- |
| 球状黒鉛鋼鉄 |
400-660 |
- |
- |
- |
131-387 |
- |
- |
| アルミニューム鋳物 |
200-570 |
- |
4-34 |
- |
27-164 |
- |
- |
| 黄銅 |
200-550 |
- |
13-95 |
- |
40-173 |
- |
- |
| 青銅 |
300-700 |
- |
- |
- |
60-290 |
- |
- |
| 銅 |
200-690 |
- |
- |
- |
45-315 |
- |
- |
※適用範囲は、統計的手法に基づいています。
■仕様
| 硬さスケール |
HL,HRC,HRB,HV,HB,HS |
| 適用範囲/金属材料 |
上の表を参照下さい。 |
| ディスプレー |
128×64ドット |
| ディスプレー機能 |
硬さスケール、硬さ、測定値、平均値、測定方向、測定回数
、接続検出器の型、メモリー番号、日付、時刻、電池残存量 |
| 引貼り強さ（鉄鋼のみ） |
σb (370〜2000N/min2) |
| 精度 |
±0.5%以内(HLD=800の時)重量のある単体の場合 |
| 統計処理 |
平均値 |
| メモリー |
1250のグループ値 |
| データ出力 |
RS-232 インターフェース |
| 検出器 |
D(標準品） |
| 測定可能最高硬度 |
940HV |
試験片の表面最小半径
（凹面/凸面) |
Rmin=50mm
（サポートリングを使用時 Rmin=10mm) |
| 試験片の最小重量 |
2kg (他の台に固定ペーストで保持した時0.1kg） |
| 試験片の最小厚み |
3mm (検出器Gの時は10mm) （他の台に固定ペーストで保持した時） |
| 試験片の最小硬化層 |
0.8mm |
| 心痕深さ |
検出器の仕様を参照下さい |
| 電源 |
単4電池2本 |
| 作動温度 |
5〜50℃（検出器は短時間でのみ最高120℃） |
| 外形寸法 |
108mm×62mm×25mm |
| 本体重量 |
180gr(検出器を含む) |
■標準付属品
●本体
●標準検出器D型組み込み済み
●硬さ試験片（HLD値付き）
●取扱説明書
●清掃用ブラシ
●固定用ケース
●収納ケース
●INSPEX 成績書
●単4電池2本は含まれていません
■プローブ
| プローブE |
プローブD |
プローブC |
プローブDC |
 |
 |
 |
 |
硬い部品
650HV以上1200HVまで |
標準プローブ |
薄板
表面硬化層
コーティング層 |
シリンダー内面
穴の内面
狭い空間 |

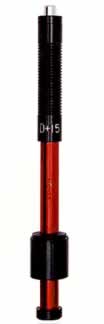

| プローブD+15 |

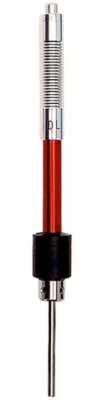

プローブDL |

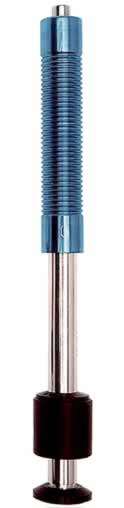

プローブG |
 |
 |
 |
溝の底面
ヌスミ部の底面 |
狭い溝の底面
歯車の歯底面 |
ブリネル硬度用
最高650HB
大型鋳鍛造品 |
■プローブ仕様
| プローブ |
プローブD/DC/DL |
プローブD+15 |
プローブDL |
プローブG |
プローブE |
| 衝突エネルギー |
11Nmm |
11Nmm |
3Nmm |
90Nmm |
11Nmm |
| 試験片の最高硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
| 試験片の表面粗さ |
Ra=1.6μm |
Ra=1.6μm |
Ra=0.4μm |
Ra=6.3μm |
Ra=1.6μm |
試験片の
最小重量 |
単体 |
5kg |
5kg |
1.5kg |
15kg |
5kg |
| 支持台の上 |
2kg |
2kg |
0.5kg |
5kg |
2kg |
| ペーストで固定 |
0.1kg |
0.1kg |
0.02kg |
0.5kg |
0.1kg |
試験片の
最小厚さ |
ペーストで固定 |
3mm |
3mm |
1mm |
10mm |
3mm |
| 最小硬化層 |
0.8mm |
0.8mm |
0.2mm |
- |
0.8mm |
試験片の
圧痕 |
300HV |
直径 |
0.54mm |
0.54mm |
0.38mm |
1.03mm |
0.54mm |
| 深さ |
24μm |
24μm |
12μm |
53μm |
24μm |
| 600HV |
直径 |
0.45mm |
0.45mm |
0.32mm |
0.90mm |
0.45mm |
| 深さ |
17μm |
17μm |
8μm |
41μm |
17μm |
| 800HV |
直径 |
0.35mm |
0.35mm |
0.30mm |
- |
0.35mm |
| 深さ |
10μm |
10μm |
7μm |
- |
10μm |
| 品 番 |
品 名 |
価 格 |
| M156B-330T |
デジタル硬度計プローブ付D |
￥286,200.- |
| M156B-331T |
デジタル硬度計プローブ付C |
￥286,200.- |
| M156B-332T |
デジタル硬度計プローブ付DC |
￥286,200.- |
| M156B-333T |
デジタル硬度計プローブ付D+15 |
￥286,200.- |
| M156B-334T |
デジタル硬度計プローブ付DL |
￥387,500.- |
| M156B-335T |
デジタル硬度計プローブ付G |
￥387,500.- |
|
