トップラン型クレーンサドル/品番 M178L5-10シリーズ 【詳細表示】
商品番号 M178L5-10シリーズ コメント

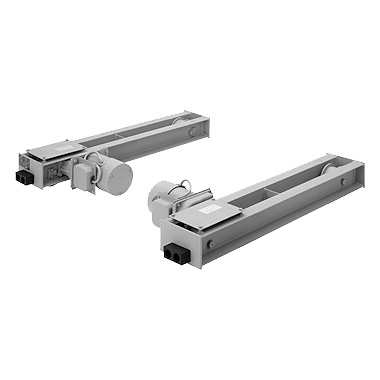

トップラン型クレーンサドル
品番 M178L5-10シリーズ
価格は下記をご覧ください。
■特長

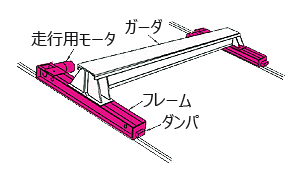

●ダブルチャンネル構造フレームの採用により、ガーダ取り付け(船底式、横づけ式)が自在に行えます。
●ブレーキトルク調整範囲が、モータ定格トルクの0~60%までと広く、便利です。
●クレーン組み立て調整用芯出しマークにより、作業時間を短縮できます。
●駆動側車輪部は、ギヤカバー付きです。
●配線作業が手軽に行える端子ボックス付き。クッションスタータも簡単に接続できます。

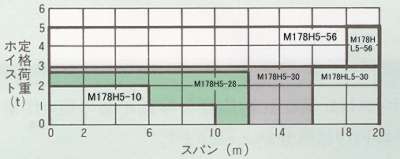

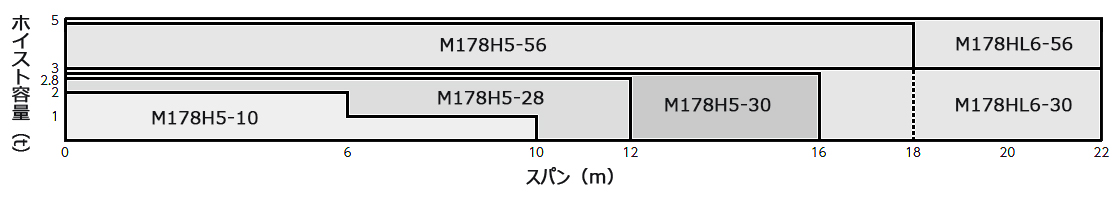

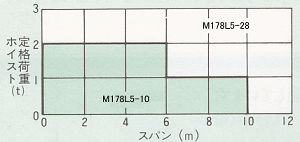

■サドルの選定



■仕様
品番 M178L5-10 M178L5-28  M178H5-10 M178H5-28
最大スパン(m) 10 12 10 12
最大輪重(t) 1 2.8 1 2.8
走行速度
(m/s、50/60Hz)
0.35/0.417(21/25)
モータ出力
(kW、50/60Hz)
0.30/0.36×2 台
ブレーキ付き
モータ極数 4
反復定格 25%ED、250 回/h
電源(三相) 200V 50/60Hz、220V 60Hz
定格電流
(A、50/60Hz)
1.9/1.5×2 台
〔1.7×2 台〕
2.3/2.1×2 台
〔2.3×2 台〕
1.9/1.5×2 台
〔1.7×2 台〕
2.3/2.1×2 台
〔2.3×2 台〕
車輪径(mm)
(材質)
φ125
(FCD 熱処理)
φ180
(FCD 熱処理)
φ125
(FCD 熱処理)
φ180
(FCD 熱処理)
走行レール(kg) 12、15 15、22 12、15 15、22
ブレーキトルク(TB/TM) 0 ~ 55%
概略質量(kg) 70×2 110×2 70×2 110×2
適用ホイスト モノレール
寸法図




品番 M178H5-30 M178HL5-30 M178HL6-30
最大スパン(m) 16 20 22
最大輪重(t) 3
走行速度
(m/s、50/60Hz)
0.35/0.417(21/25)
モータ出力
(kW、50/60Hz)
0.30/0.36×2 台
ブレーキ付き
モータ極数 4
反復定格 25%ED、250 回/h
電源(三相) 200V 50/60Hz、220V 60Hz
定格電流
(A、50/60Hz)
2.3/2.1×2 台
〔2.3×2 台〕
車輪径(mm)
(材質)
φ180
(FCD 熱処理)
走行レール(kg) 15、22
ブレーキトルク(TB/TM) 0 ~ 55%
概略質量(kg) 175×2 190×2 200×2
適用ホイスト モノレール、ダブルレール
寸法図


品番 M178H5-56 M178HL5-56 M178HL6-56
最大スパン(m) 18 20 22
最大輪重(t) 5.6(4.0)*
走行速度
(m/s、50/60Hz)
0.35/0.417(21/25)
モータ出力
(kW、50/60Hz)
0.70/0.84×2 台
ブレーキ付き
モータ極数 4
反復定格 25%ED、250 回/h
電源(三相) 200V 50/60Hz、220V 60Hz
定格電流
(A、50/60Hz)
3.0/2.3×2 台
〔2.6×2 台〕
車輪径(mm)
(材質)
φ250
(FCD 熱処理)
走行レール(kg) 22、30
ブレーキトルク(TB/TM) 0 ~ 45%
概略質量(kg) 250×2 310×2 305×2
適用ホイスト モノレール、ダブルレール
寸法図


<ご注意>
※本体塗装は「さび止め塗装」のみです。
※〔  〕内定格電流は220V 60Hzの値を示します。
※モノレール用としてお使いの場合は( )*内輪重でご使用ください。
※走行速度の( )内はm/min換算値を示します。

運賃、および消費税は、記載価格には、含まれていません。
