■本体仕様
| 項目 |
内容 |
| アナログ端子装着ユニット数 |
1ユニット（20ch）または、拡張ユニット（最大200ch） |
| サンプリング周期※1 |
100 ms（10 ch時）～ 1 h |
| トリガ機能 |
種類 |
スタート（トリガ成立でデータ収録開始）
ストップ（トリガ成立でデータ収録停止） |
| 条件 |
スタート：Off、レベル、アラーム、時刻、外部
ストップ：Off、レベル、アラーム、時刻、時間、外部 |
| アラーム機能 |
種類 |
アナログ、ロジック、パルスのいずれかでANDまたはOR |
| 条件 |
アナログ：H、L、Window In、Window Out
ロジック：各チャネルのパターン
パルス：H、L、Window In、Window
Out |
| パルス/ロジック入力※2 ※5 |
ロジック入力4chまたはパルス入力4ch |
| パルス入力レンジ |
積算モード |
50C、500C、5kC、50kC、500kC、5MC、50MC、500 MC/F.S. （最高：50 k/サンプル周期） |
| 瞬時モード |
50C、500C、5kC、50kC、500kC、5MC、50MC、500 MC/F.S. （最高：50 k/サンプル周期） |
| 回転数モード |
50rpm、500rpm、5krpm、50krpm、500krpm、5Mrpm、50Mrpm、500Mrpm/F.S. （最高：50
k/sec） |
| アラーム出力※5 |
チャネル数 |
4 ch |
| 出力形式 |
オープンコレクタ出力（5Vプルアップ抵抗10 kΩ）
接点容量5～24V、100mA以下 |
| 出力条件 |
レベル判定、ウィンドウ判定、ロジックパターン判定、パルス判定 |
| 外部トリガ入力※2 ※5 |
1 ch |
| PC I/F |
イーサネット（10BASE-T/100BASE-TX）、USB（HI-Speed） |
| データ保存機能 |
測定データ |
内蔵メモリまたはUSBメモリにダイレクト収録 |
| その他 |
設定条件、画面コピーデータは内蔵メモリ、またはUSBメモリへ保存可能 |
| 内蔵記憶媒体 |
本体内蔵フラッシュメモリ：12MByte |
USBメモリスロット
（Full-Speed対応） |
標準装備 |
| 演算機能 |
総計演算種類 |
平均値、ピーク値、最大値、最小値、実行値 |
| 演算数 |
最大2演算を同時設定可能 |
| 検索機能 |
機能 |
収録データに対して必要なポイントを検索する機能 |
| 種類 |
レベル、アラーム、ロジック、パルス |
| スケール変換機能 |
各チャネルごとに4点設定 |
| 表示器 |
サイズ |
5.7インチTFTカラー液晶ディスプレイ |
| 表示内容 |
波形＋デジタル値、波形のみ、デジタル値のみ |
| 使用環境 |
0～45℃、5～85%R.H（バッテリ使用時は15～40℃） |
| 電源 |
ACアダプタ（AC100V～240V/50～60Hz）
DC駆動（DC8.5～24V）※3バッテリパック※3 |
| 消費電力 |
28V以下（AC駆動） |
| 外形寸法［W×D×H］（約） |
232mm×152mm×50mm |
| 質量［重量］（約） |
990g（20ch端子台ユニット1台込み）※4 |
| 耐振性 |
自動車部品第1種A種相当 |
※1 使用するサンプリング速度によりチャネル数に制限があります。
※2
最大入力電圧：＋24V、入力スレッシュホールド電圧：約2.5V、ヒステリシス：約0.5V（＋2.5V～3V）
※3 オプション
※4
バッテリ、ACアダプタ含まず。
※5 ロジック/アラームケーブルB-513が必要です。
■20ch端子台仕様
| 項目 |
内容 |
| 入力ch数 |
20（拡張ユニットで最大200ch） |
| 入力端子形状 |
M3ネジ式端子 |
| 方式 |
スキャン方式
全ch絶縁、平衡入力 |
| 測定レンジ |
電圧 |
20,50,100,200,500 mV/F.S.
1,2,5,10,20,50、1-5
V/F.S |
| 温度 |
熱電対：K,J,E,T,R,S,B,N,W（WRe5-26）
測温抵抗体：Pt100,JPt100,Pt1000（IEC751） |
| 湿度※1 |
0～100%（電圧0V～1Vスケーリング換算） |
| 入力フィルタ |
種類 |
Off, 2,5,10,20,40（移動平均） |
| 測定精度 |
電圧 |
±0.1 % of F.S. |
| 熱電対 |
測定温度範囲 |
測定確度 |
| R/S |
0≦ TS ≦100
100＜ TS ≦300℃
R：300＜ TS ≦1600℃
S：300
＜ TS ≦1760℃ |
±5.2℃
±3.0℃
±（0.05% of rdg +2.0℃）
±（0.05% of rdg
+2.0℃） |
| B |
400≦ TS ≦600℃
600＜ TS ≦1820℃ |
±3.5℃
±（0.05% of rdg +2.0℃） |
| K |
-200≦ TS ≦-100℃
-100＜ TS ≦1370℃ |
±（0.05% of rdg +2.0℃）
±（0.05% of rdg +1.0℃） |
| E |
-200≦ TS ≦-100℃
-100＜ TS ≦800℃ |
±（0.05% of rdg +2.0℃）
±（0.05% of rdg +1.0℃） |
| T |
-200≦ TS ≦-100℃
-100＜ TS ≦400℃ |
±（0.1% of rdg +1.5℃）
±（0.1% of rdg +0.5℃） |
| J |
-200≦ TS ≦-100℃
-100＜ TS ≦100℃
100＜ TS ≦1100℃ |
±2.7℃
±1.7℃
±（0.05% of rdg +1.0℃） |
| N |
0≦ TS ≦1300℃ |
±（0.1% of rdg +1.0℃） |
| W |
0≦ TS ≦2315℃ |
±（0.1% of rdg +1.5℃） |
| |
＊基準接点補償確度：±0.5℃ |
| 測温抵抗体 |
Pt100：-200～850℃（FS＝1050℃）
JPt100：-200～500℃（FS＝700℃）
Pt1000：-200～500℃（FS＝700℃） |
±1.0℃
±0.8℃
±0.8℃ |
| A/Dコンバータ |
16 bit（内部有効：14bit） |
| 最大入力電圧 |
＋/－間 |
60 Vp-p |
入力端子/
入力端子間 |
60 Vp-p |
| 筐体間 |
60 Vp-p |
| 耐電圧 |
入力端子-GND間 350 Vp-p 1分間 |
※1 オプションの湿度センサーB-530装着時
■PCソフトウェア仕様
| 対応OS |
Windows2000/XP |
| 機能 |
本体制御、リアルタイム収録、ファイル形式変換 |
| 本体設定範囲 |
入力設定、メモリ設定、アラーム設定、トリガ設定、レポート設定、その他 |
| 接続台数(ch) |
最大10台または最大500chのいずれか |
| 収録データ |
リアルタイムデータ、本体メモリ内のデータ、USBメモリデータ |
| 表示内容 |
アナログ波形、ロジック波形、パルス波形、デジタル値 |
| 表示モード |
Y-T波形、X-Y波形、デジタル波形、メータ表示、レポート表示 |
| 監視機能 |
アラーム発生時に指定のメールアドレスにメール配信 |
| ファイル形式変換 |
カーソル間/全データをCSV形式へ変換、一括変換機能 |
| ダイレクトエクセル |
最高1secサンプリングデータをエクセルへ保存 |
| 統計・履歴表示 |
設定中の最大・最小・平均値 |
| レポート機能 |
日報・月報ファイルを自動作成可能 |
| 品 番 |
品 名 |
価 格 |
| M245-513 |
ロジック/アラームケーブル(2m) |
￥7,900.- |
| M245-514 |
DC駆動ケーブル(2m) |
￥4,900.- |
| M245-517 |
バッテリパック |
￥11,800.- |
| M245-530 |
湿度センサ(3m) |
￥29,400.- |
| M245-537 |
拡張端子ベースキット |
￥29,400.- |
| M245-538 |
20ch拡張端子セット |
￥58,700.- |
| M245PROOF |
校正証明書 |
￥4,000.- |
| M245TEST |
試験成績書 |
￥3,000.- |
| M245TR |
トレーサビリティチャート |
￥1,000.- |
■熱電対
 |
品番 |
M245IC-410 |
| 種類 |
K |
| 精度 |
クラス1 (±1.5℃) |
| 測定範囲 |
-100～300℃ |
| コード長 |
1.1m／末端切りっぱなし |
| 用途 |

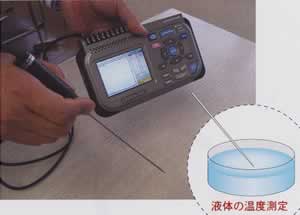

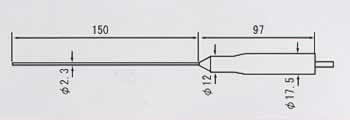

液体・粘性体・半固体用 |
| 価格 |
\10,800- |
 |
品番 |
M245IC-420 |
| 種類 |
K |
| 精度 |
クラス2 (±2.5℃) |
| 測定範囲 |
-30～400℃ |
| コード長 |
1.1m／末端切りっぱなし |
| 用途 |

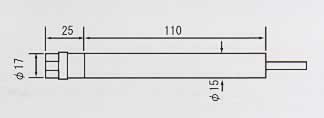

静止表面用(一般計測、低温） |
| 価格 |
\11,800- |
 |
品番 |
M245IC-430 |
| 種類 |
K |
| 精度 |
クラス2 (±2.5℃) |
| 測定範囲 |
-30～600℃ |
| コード長 |
1.1m／末端切りっぱなし |
| 用途 |

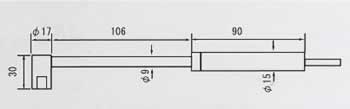

静止表面用(L型センサー、中温) |
| 価格 |
\13,700- |
■素線型熱電対
| M245BS-5MK |
M245BS-5MT |
 |
 |
| 品番 |
M245BS-5MK |
M245BS-5MT |
| 種類 |
K |
T |
| 素線径 |
φ0.32 |
φ0.32 |
| 精度 |
クラス2 (±2.5℃) |
クラス2 (±2.5℃) |
| 常用限度温度 |
最高200℃ |
最高200℃ |
| コード長 |
5m/先端：溶接加工
末端：切りっぱなし
被覆：フッ素樹脂 |
5m/先端：溶接加工
末端：切りっぱなし
被覆：フッ素樹脂 |
| その他 |
5本組 |
5本組 |
| 価格 |
\17,600- |
\17,600- |
|
