プロパンガス漏洩試験機/品番 M31LT-SPLP1シリーズ 【詳細表示】
商品番号 M31LT-SPLP1シリーズ 価 格
温度計で温度を計測しても露出部分と地中や壁の中では温度に差があり、確実な温度補正をすることはできません。しかも、配管内部の温度を計測する事は、事実上困難です。

本器は温度を計測するのではありません。配管設備全体の圧力を計測することにより、温度変化による圧力への影響を予測します。また、物理的な現象として温度が1℃変われば圧力も0.36kPa変わります。
したがって、本器の目盛0.01kPa=水柱マノメーター約1mmH2Oは、0.03℃の温度変化で影響を受けるほど微妙なのです。

プロパンガス漏洩試験機
品番 M31LT-SPLP1シリーズ
廃番

■特長
●さらに、検査の約半分は温度影響を受けています。
神奈川県LPガス保安センターの調査結果で、検査の47%は、温度影響を受けていることがわかりました。
(経済産業省資源エネルギー庁 平成16年度石油ガス流通合理化対策事業 報告書より)
だから、検査には温度補正が必要なのです。

●本器は単なる圧力変化(低下)の計測ではなく、自動的に温度補正を行い、漏洩の有無を判定する全く新しい検査方法です。

上図は、温度低下の環境で計測した例です。
従来は青色部の漏洩試験による圧力低下のMで漏洩を判断をしていました。本器の新メカニズムでは赤色部の計測により確実な判断ができるようになったのです。
漏洩試験前の配管内の圧力(大気圧状態)を計測することにより、温度による圧力への影響を自動的に予測し、実際の計測結果と予想値を比較して漏洩を自動判定します。このグラフの場合、漏洩試験の圧力(青部分)は低下していますが、温度影響(赤部分)と比較して漏洩なしと自動判断します。
この判定方法は特許を取得し、技術的にも高い評価を受けています。
(平成17年度 特許庁長官表彰 受賞)


■主な機能
①自動計測
一連の流れに沿って、漏洩試験、調整器の計測を行う機能です。
本器がナビゲーションを行います。液晶画面に指示に従って計測を行ってください。

②手動計測(以下の各計測を個別に行う機能です。)
●漏洩試験<供給開始時、供給設備・消費設備点検用>
漏洩試験のみを行います。

●調整器の計測
調整器の計測のみ行います。ガス圧、調整圧力、閉そく圧力、燃焼器の入口圧力を計測します。

●手動設定計測
最高10kPa迄の加圧値と最大1時間59分までの測定時間を任意に設定し、漏洩状況を測定できます。
従来のデジタル式圧力計や機械式自動圧力計と同様な計測が可能です。
※但し、温度補正はいたしません。

●現在の圧力計測
大気圧ゼロ点調整を行ったあと接続し、配管内の現在の圧力値を表示します。
水柱マノメーターと同様の計測が可能です。

③登録の一覧
登録した顧客の計測結果情報(最大25件分)の表示、計測結果の印刷、計測結果の削除、計測結果のパソコンへのデータ転送を行います。

④機器の設定
●試験条件設定
加圧方法の選択が可能です。(ガス加圧による加圧もできます。)
調整器の計測を例示基準に基づいた2通りの方法から選択可能。


■メリット
①時間短縮:漏洩試験で配管容積が10L以下の場合、計測時間がたったの3分!(温度影響計測1分含む)
②経済効果:温度影響を受け、漏洩の判断が困難な状況でも本器の温度補正機能で確実な検査が可能になり、経済効果が生まれます。


■表示サンプル

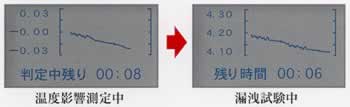

●漏洩試験の表示サンプル
漏洩試験中に圧力が下がっています。通常ならこれだけ見ると、漏洩か温度影響による圧力低下か判断できません。しかし漏洩試験前に行う温度影響測定で圧力の低下が発生していることがわかります。


●漏洩が無い時の表示サンプル
下記のように、漏洩試験の開始圧力と終了圧力において、-0.05kPaの圧力低下を表示しても、「温度補正後の圧力低下」値が0.00kPaを表示すれば漏洩はありません。

※M31LT-SPLP1配管容量は表示しません。

●漏洩している時の表示サンプル
温度補正後の圧力低下値がマイナス(-)で表示された場合は漏洩の疑いがあります。



■パソコンで計測結果を管理できます。
本器にはデータ管理用ソフトウェアが付属しております。お使いのパソコンにインストールして頂きますと、本器に蓄積された試験結果をパソコンへ転送して蓄積し、パソコン上で簡単に気密・漏洩試験結果を管理することが出来ます。


■漏洩試験だけでなくマイコンメーターの微少漏洩警告(BR表示)の判断にも最適!

■温度変化による圧力への影響を自動判定しますので、気密試験・漏洩試験時の温度影響を気にする必要が無くなります。

■気密・漏洩試験だけでなく、調整器の計測にも対応。

■操作は簡単!液晶画面のナビゲーションに従って計測すればOK!

■ガス圧による加圧も可能になりました。

■仕様
品番 M31LT-SPLP1 M31LT-SPLP1PC
品目 液化石油ガス用電気式ダイヤフラム式自動圧力計
用途 気密試験・漏洩試験・調整器の圧力計測
測定対象流体 LPガス・空気
圧力範囲 -0.5kpa~10.0kpa
最小目盛 0.01kpa
表示 液晶パネル128×64ドット 反射型(ダークグレー)バックライト無し
加圧方法 単球式手動ポンプによる
減圧方法 手動バルブによる
プリンター 印字方式:活字シリアルプリンタ
紙送り方式:フリクション方式
記録紙:58mm幅専用ロール紙
インキング:インクロール方式(単色)
印字保証温度:5~40℃
電源 単三アルカリ乾電池 6本
使用温度 -10~+40℃
使用湿度 30~80%RH(結露なきこと)
保存温度 温度 -20~+60℃
使用範囲 最大印加圧力19.6kPa
外形寸法 H153×W183×D40(mm)突起物含まず
質量 770g以下(電池含む本体のみ)
インターフェイス - 専用USBタイプパソコン接続ケーブル
データ転送方法 - 付属 データ管理システムによる
パソコン作動環境 - Microsoft Windows 98SE 及びMicrosoft Excel 97 以降の
USBポートが使用可能なパソコン
検知ホースの接続 両端迅速継手式検知ホース
カレンダー 西暦、月日、24時間時計式、うるう年補正機能付き
記憶容量 25件分の検査結果の保存及び一件・全件削除方式
付属品 両端迅速継手式検知ホース、単三アルカリ電池6本、取扱説明用、保証書、
ユーザー登録書、単球式手動ポンプ
M31LT-SPLP1PC専用(データ管理システムソフト、パソコン接続(RS232C)ケーブル)



アルミケース収納例

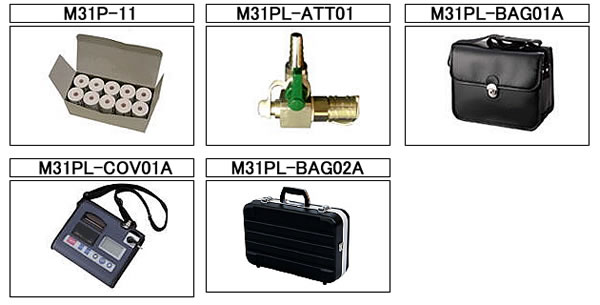

■オプション

品  番 品  名
M31P-11 専用ロール紙(10本)
M31PL-ATT01 加圧アタッチメント
M31PL-BAG01A ショルダーバッグ
M31PL-COV01A 専用カバー
M31PL-MAX02A アルミケース
M31PL-GTC02A 専用キャリングケース

運賃、および消費税は、記載価格には、含まれていません。
