■特長
●撤去ケーブルを確実に探査できます。(誤切断を完全防止)[撤去ケーブルの探査(死線)]
●判定が容易です。(該当ケーブルのみに反応)
●各種外部センサにより、高所ラック上ケーブルや狭隘部ケーブル探査が可能で手追い探査が不要です。
(4種類のオプションセンサを準備しています)
●ブレーカ探査や電力量計の誤結線検出ができます。(活線)
●信号漏洩防止ユニット(オプション)で探査回路以外への信号漏れを防止します。
■定格・仕様
●送信機
| 適用電圧範囲 |
AC50/60Hz・DCともに12〜528V |
| 方式 |
電流消費型 |
| 信号周波数 |
5kHz |
| 信号電流 |
200mAp |
| 信号時間 |
30ms |
| 信号周期 |
500ms |
| 動作表示 |
LED(黄) |
| 電圧表示 |
LED(赤)(100V・200V・400V) |
| 形状 |
112（H）×82（W）×30（D） |
| 質量 |
約111g |
●電源ユニット
| 適用電圧範囲 |
AC100V 50/60Hz |
| 出力電流 |
電線ループ探査時：200mAP±10% |
| 大地ループ探査時：接地抵抗合計200Ωで200mAp±10% |
| 出力コード |
グリップ付き 長さ：3m |
| 形状 |
83(H)×130(W)×170(D)mm |
| 質量 |
約1kg |
●受信器
| 検出方式 |
信号電流によって発生する磁界を検出 |
| 検出周波数 |
5kHz |
| 内蔵センサ |
コイルセンサ |
| 外部センサ |
クランプセンサ(プラグ接続式)
ロッドセンサ(プラグ接続式) |
| 判定方法 |
10個の判定用LED(赤)点滅(受信レベル表示)及びブザー音 |
| 感度切替 |
ブレーカ探査 |
電線(接触)のLO(低)／HI(高)感度切替え、クランプはLO(低)感度のみ |
| ケーブル探査 |
電線(遠)及び電線(接触)のLO(低)／HI(高)感度切替え、クランプはLO(低)感度のみ |
| 電源 |
9V乾電池×1個(マンガンまたはアルカリ乾電池) |
| 電池寿命 |
約8時間(マンガン乾電池20℃連続受信) |
| 電池寿命表示 |
BAT-LED(青) (点灯＝良／点滅＝交換時期／消灯＝使用不可) |
| オートパワーオフ |
無操作になってから10分後に自動オフ |
| オートパワーオフ警告音 |
1.5秒(ON)→5秒(ON)→1.5秒(ON)→5秒(OFF)→3秒(ON)
最後の3秒のブザー音終了後、電源OFF |
| 適用外部センサ |
クランプセンサ(S)(内径φ8)(オプション)
クランプセンサ(M)(内径φ24)(オプション)
クランプセンサ(L)(内径φ40)(標準付属)
クランプセンサ(LL)(内径φ68)(オプション)
ロッドセンサ(全長24〜122cm可変)(オプション) |
| 外形寸法(mm) |
193（H）×51（W）×33（D） |
| 質量 |
約135g (乾電池含む) |
●クランプセンサ(L)
| 適用電圧範囲 |
AC0〜528V 50/60Hz・DC0〜528V |
| 適用電流 |
AC300A 50/60Hz・DC300A |
| クランプ部内径 |
φ40 |
| 適用クランプ箇所 |
低圧絶縁電線の絶縁被覆部分(裸導体へのクランプは禁止) |
| 信号ケーブル(長) |
約90cm |
| 形状 |
128(L)×81(W)×36(D)mm |
| 質量 |
約187g |

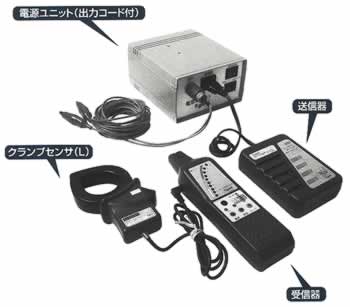

■構成
 |
■標準セット
●送信器
●受信器
●電源ユニット
●クランプセンサ(L)(内径φ40)
●100Vプラグ付コード
●クリップ付コード
●出力コード
●電源ケーブル
●キャリングケース
●9Vマンガン乾電池
●取扱説明書 |
■オプション
| M338WC-B-F2T |
M338LC-C-F3T |
M338LC-C-F1T |
 |
 |
 |
| M338LC-C-F7T |
M338BU-A-5KT |
 |
複数のブレーカ(接続線)でほぼ同じ程度に判定用LEDが点滅する場合に使用すれば誤反応を防止および軽減できます。 |
| 品 番 |
品 名 |
価 格 |
| M338BU-A-5KT |
信号漏洩防止ユニット |
￥32,800.- |
| M338LC-C-F1T |
クランプセンサ(M) (内径φ24) |
￥33,400.- |
| M338LC-C-F3T |
クランプセンサ(S) (内径φ8) |
￥22,300.- |
| M338LC-C-F7T |
クランプセンサ(LL) (内径φ68) |
￥31,600.- |
| M338WC-B-F2T |
ロッドセンサ |
￥18,500.- |
|
