| 電動ウインチ三相200V/品番 M409MW-201Mシリーズ |
【詳細表示】
|
| 商品番号 |
M409MW-201Mシリーズ |
価 格
|
 |
工業用としての本格的な吊り上げ、吊り下ろし作業に。 |
電動ウインチ三相200V
品番 M409MW-201Mシリーズ
価格は下記を参照下さい |

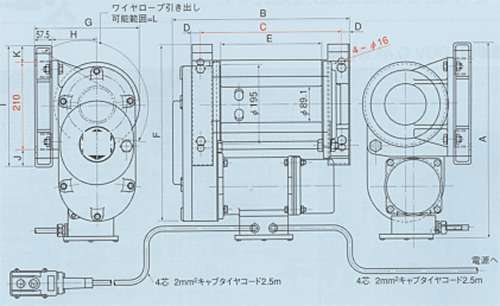

■寸法図
 |
■寸法表
| 品 番 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M409MW-201M
M409MW-202M
M409MW-203M
M409MW-301M
M409MW-302M
M409MW-303M |
488.8 |
432.0 |
349.0 |
20.0 |
250.0 |
433.3 |
270.0
|
109.0 |
300.0 |
45.0 |
45.0 |
162° |
M409MW-401M
M409MW-402M
M409MW-403M
M409MW-501M
M409MW-502M
M409MW-503M |
575.5 |
488.0 |
387.0 |
15.0 |
288.0 |
502.8 |
301.0 |
130.0 |
352.0 |
105.0 |
37.0 |
147° |
|

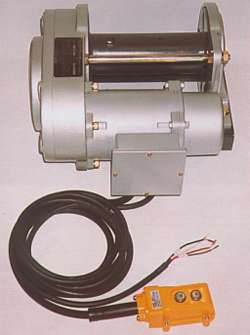

2点式押しボタンスイッチ及び電源コード
（2.5m)が標準装備されております。 |
台車の牽引作業 |
|
 |
■巻き取り方式
物の吊り上げ･吊り下ろし作業に適しています。
適用例：
クレーン・ホイスト・土木工事・建築工事・電気工事・塗装工事・左官工事・タイル工事
木材林業・自動車の解体・組立工事・漁業・船舶業・倉庫業・運搬業・園芸・看板工事・
井戸工事・屋根工事・配管工事・各種工事・鉄工所など。 |
|
■三相200V 0.4kW・0.75kW仕様
| 型 式 |
M409MW-201M |
M409MW-202M |
M409MW-203M |
| 周 波 数 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
巻き上げ能力
ワイヤー引張力
単位：N(ニュートン）
表示（）内はkgf |
1層目 |
1666(170) |
1372(140) |
2646(270) |
2156(220) |
4116(420) |
3332(340) |
| 3層目 |
1274(130) |
1078(110) |
2058(210) |
1764(180) |
3234(330) |
2646(270) |
| 5層目 |
1078(110) |
980(100) |
1764(180) |
1470(150) |
2744(280) |
2254(230) |
| 巻き上げ速度（m/min) |
1層目 |
10.8 |
12.9 |
6.7 |
8.0 |
4.4 |
5.2 |
| 3層目 |
13.5 |
16.1 |
8.4 |
10.1 |
5.5 |
6.6 |
| 5層目 |
16.2 |
19.4 |
10.1 |
12.1 |
6.6 |
7.9 |
ワイヤーロープ収容量
（ワイヤー径×長さ）
（mm) （m） |
1層目 |
φ6mm×11.0m |
φ6mm×11.0m |
φ6mm×11.0m |
| 3層目 |
φ6mm×37.3m |
φ6mm×37.3m |
φ6mm×37.3m |
| 5層目 |
φ6mm×69.0m |
φ6mm×69.0m |
φ6mm×69.0m |
| 適用ワイヤーロープ |
φ6mm(6×24)(JIS規格) |
φ6mm(6×24)(JIS規格) |
φ6mm(6×24)(JIS規格) |
| 減 速 比 |
1/40.3 |
1/64.5 |
1/99 |
| モ ー タ |
形式 |
全閉自冷形：ビルトインモータ（コンデンサ始動） |
| 出力 |
0.4kW |
| 極数 |
4P |
電圧
電流 |
3相 AC200V 50Hz 6.9A |
| 3相 AC200V 60Hz 1.9A |
| 3相 AC200V 60Hz 1.9A |
| 絶縁 |
B種 |
| ブレーキ |
スプリングクローズ式電磁ブレーキ |
| ブ レ ー キ 制 動 率 |
150％以上 |
| 負 荷 時 間 率 |
40％ED |
| 制 御 方 法 |
2点式押釦スイッチによる直接操作
（操作コード2m㎡×4芯×2.5m・電源コード2m㎡×4芯×2.5m) |
| 自 重 |
44.8kg |
45.1kg |
47.0kg |
| 価格 |
￥265,500- |
￥265,500- |
￥265,500- |
| 型 式 |
M409MW-301M |
M409MW-302M |
M409MW-303M |
| 周 波 数 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
巻き上げ能力
ワイヤー引張力
単位：N(ニュートン）
表示（）内はkgf |
1層目 |
3136(320) |
2548(260) |
4998(510) |
4116(5420) |
7546(770) |
6272(640) |
| 3層目 |
2450(250) |
2058(210) |
3920(400) |
3234(330) |
5684(580) |
4704(480) |
| 5層目 |
2058(210) |
1666(170) |
3234(330) |
2744(280) |
4606(470) |
3822(390) |
| 巻き上げ速度（m/min) |
1層目 |
10.6 |
12.7 |
6.6 |
7.9 |
4.4 |
5.3 |
| 3層目 |
13.3 |
15.9 |
8.3 |
9.9 |
5.9 |
7.0 |
| 5層目 |
16.0 |
19.1 |
10..0 |
11.9 |
7.3 |
8.7 |
ワイヤーロープ収容量
（ワイヤー径×長さ）
（mm) （m） |
1層目 |
φ6mm×11.0m |
φ6mm×11.0m |
φ8mm×8.5m |
| 3層目 |
φ6mm×37.3m |
φ6mm×37.3m |
φ8mm×29.7m |
| 5層目 |
φ6mm×69.0m |
φ6mm×69.0m |
φ8mm×56.6m |
| 適用ワイヤーロープ |
φ6mm(6×24)(JIS規格) |
φ6mm(6×24)(JIS規格) |
φ8mm(6×Fi(29))(JIS規格) |
| 減 速 比 |
1/40.3 |
1/64.5 |
1/99 |
| モ ー タ |
形式 |
全閉自冷形：ビルトインモータ（コンデンサ始動） |
| 出力 |
0.75kW |
| 極数 |
4P |
電圧
電流 |
3相 AC200V 50Hz 3.6A |
| 3相 AC200V 60Hz 3.2A |
| 3相 AC200V 60Hz 3.1A |
| 絶縁 |
B種 |
| ブレーキ |
スプリングクローズ式電磁ブレーキ |
| ブ レ ー キ 制 動 率 |
150％以上 |
| 負 荷 時 間 率 |
40％ED |
| 制 御 方 法 |
2点式押釦スイッチによる直接操作
（操作コード2m㎡×4芯×2.5m・電源コード2m㎡×3芯×2.5m) |
| 自 重 |
45.9kg |
46.2kg |
47.5kg |
| 価格 |
￥275,000- |
￥275,000- |
￥275,000- |
・本製品には付属品として、2点押しボタンスイッチおよび、コード2.5m、電源コード2.5mが付いております。
・上記使用モータは、電圧の変更にも対応出来ます。（例：AC380V・AC400V・AC440V)
・インバータ制御を行うときは、当社にご相談下さい。 |
■三相200V 1.5kW・2.2kW仕様
| 型 式 |
M409MW-401M |
M409MW-402M |
M409MW-403M |
| 周 波 数 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
巻き上げ能力
ワイヤー引張力
単位：N(ニュートン）
表示（）内はkgf |
1層目 |
8624(880) |
7154(730) |
9800(000) |
9800(1000) |
9800(1000) |
9800(1000) |
| 3層目 |
6272(640) |
5194(530) |
9604(980) |
7938(810) |
9800(1000) |
9408(960) |
| 5層目 |
4998(510) |
4214(430) |
7644(780) |
6370(650) |
9016(920) |
7546(770) |
巻き上げ速度
（m/min) |
1層目 |
7.8 |
9.3 |
5.1 |
6.1 |
4.3 |
5.1 |
| 3層目 |
10.6 |
12.7 |
6.9 |
8.3 |
5.9 |
7.0 |
| 5層目 |
13.5 |
16.1 |
8.8 |
10.5 |
7.4 |
8.9 |
ワイヤーロープ収容量
（ワイヤー径×長さ）
（mm) （m） |
1層目 |
φ9mm×8.9m |
φ9mm×8.9m |
φ9mm×8.9m |
| 3層目 |
φ9mm×31.5m |
φ9mm×31.5m |
φ9mm×31.5m |
| 5層目 |
φ9mm×60.7m |
φ9mm×60.7m |
φ9mm×60.7m |
| 適用ワイヤーロープ |
φ9mm(6×Fi(29))(JIS規格) |
φ9mm(6×Fi(29))(JIS規格) |
φ9mm(6×Fi(29))(JIS規格) |
| 減 速 比 |
1/57.2 |
1/87.5 |
1/103.3 |
| モ ー タ |
形式 |
全閉自冷形：ビルトインモータ（コンデンサ始動） |
| 出力 |
1.5kW |
| 極数 |
4P |
電圧
電流 |
3相 AC200V 50Hz 6.4A |
| 3相 AC200V 60Hz 5.9A |
| 3相 AC200V 60Hz 5.7A |
| 絶縁 |
B種 |
| ブレーキ |
スプリングクローズ式電磁ブレーキ |
| ブ レ ー キ 制 動 率 |
150％以上 |
| 負 荷 時 間 率 |
40％ED |
| 制 御 方 法 |
2点式押釦スイッチによる直接操作
（操作コード2m㎡×4芯×2.5m・電源コード2m㎡×4芯×2.5m) |
| 自 重 |
61.7kg |
63.2kg |
64.5kg |
| 価格 |
￥354,500- |
￥354,500- |
￥354,500- |
| 型 式 |
M409MW-501M |
M409MW-502M |
M409MW-503M |
| 周 波 数 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
巻き上げ能力
ワイヤー引張力
単位：N(ニュートン）
表示（）内はkgf |
1層目 |
12642(1290) |
10486(1070) |
14700(1500) |
14700(1500) |
14700(1500) |
14700(1500) |
| 3層目 |
9212(940) |
7644(780) |
13622(1390) |
11270(1150) |
13720(1400) |
13328(360) |
| 5層目 |
7350(750) |
6076(620) |
10780(1100) |
8820(900) |
12250(1250) |
10388(1060) |
| 巻き上げ速度（m/min) |
1層目 |
7.7 |
9.2 |
5.1 |
6.1 |
4.3 |
5.2 |
| 3層目 |
10.5 |
12.6 |
7.1 |
8.5 |
6.0 |
7.2 |
| 5層目 |
13.4 |
16.0 |
9.2 |
11.0 |
7.8 |
9.3 |
ワイヤーロープ収容量
（ワイヤー径×長さ）
（mm) （m） |
1層目 |
φ9mm×8.9m |
φ10mm×7.8m |
φ10mm×7.8m |
| 3層目 |
φ9mm×31.5m |
φ10mm×28.3m |
φ10mm×28.3m |
| 5層目 |
φ9mm×60.7m |
φ10mm×55.1m |
φ10mm×55.1m |
| 適 用 ワ イ ヤ ー ロ ー プ |
φ9mm(6×Fi(29))(JIS規格) |
φ10mm(6×Fi(29))(JIS規格) |
φ10mm(6×Fi(29))(JIS規格) |
| 減 速 比 |
1/57.2 |
1/87.5 |
1/103.3 |
| モ ー タ |
形式 |
全閉自冷形：ビルトインモータ（コンデンサ始動） |
| 出力 |
2.2kW |
| 極数 |
4P |
電圧
電流 |
3相 AC200V 50Hz 9.3A |
| 3相 AC200V 60Hz 8.5A |
| 3相 AC200V 60Hz 8.2A |
| 絶縁 |
B種 |
| ブレーキ |
スプリングクローズ式電磁ブレーキ |
| ブ レ ー キ 制 動 率 |
150％以上 |
| 負 荷 時 間 率 |
40％ED |
| 制 御 方 法 |
2点式押釦スイッチによる直接操作
（操作コード2m㎡×4芯×2.5m・電源コード2m㎡×4芯×2.5m) |
| 自 重 |
65.9kg |
66.2kg |
67.5kg |
| 価格 |
￥380,000- |
￥380,000- |
￥380,000- |
・本製品には付属品として、2点押しボタンスイッチおよび、コード2.5m、電源コード2.5mが付いております。
・上記使用モータは、電圧の変更にも対応出来ます。（例：AC380V・AC400V・AC440V)
・インバータ制御を行うときは、当社にご相談下さい。 |
