除電クリーナーボックス/M591E-5550Yシリーズ/測定/包装/物流/専門

除電クリーナーボックス／品番 M591E-5550Yシリーズ

【詳細表示】

商品番号

M591E-5550Yシリーズ

価　格

イオナイザーによる静電気の除去。
エアー圧送・集塵機による微粉塵の除去。
集じんフィルターによる再付着の防止。

コンパクト設計
ワイドエリア
セル生産方式対応型。

除電クリーナーボックス
品番　M591E-5550Yシリーズ
価格は下記をご覧ください

■特徴
①作業者に優しくセル生産方式に最適。
②置き場所を選ばないコンパクトサイズ・・・でもゾーンはワイドエリア設計
③圧縮空気（イオンブロー）が下から噴き出しますので、粉塵の飛散を抑え高い除電・除塵効果を実現。
④据付方法は、固定金具を利用頂く事で、テーブル据置きタイプとテーブルサイド取付けタイプの2種類からお選び
頂けます。
⑤放電部分は内臓のため、コロナ放電の電界影響が外部に漏れることはありません。
近距離での除電も逆帯電の心配はなく安心してご利用頂けます。
⑥集塵機能が内蔵されていますので、粉塵の排出(除塵）もスムーズに行えます。
イオナイザーと集塵ブロアーの停止時間が異なるため、装置内の浮遊塵が排出されます。
⑦集塵フィルターの交換や除電装置等のメンテナンスが簡単に行えます。

■用途
●電子デバイスや樹脂成型品等の除塵、除電。
●携帯電話等の樹脂成型品へのフィルム印刷前の除塵、除電。
●樹脂製ファスナーの絡み防止に。
●基板の除塵、除電に。
●液晶フィルムの剥離・貼付に。
●完成品包装前工程作業に。

■機能
●イオナイザーによる静電気の除去
高精度高周波式除電装置内臓により、瞬時（1.0秒以下）に静電気を除去します。
●エアー圧送・集塵機による微粉塵の除去
コンプレッサー圧縮エアーの噴き付けとブラシレスDCブロアによる高効率な集塵を実現しました。
●集塵フィルターによる再付着の防止
10μ以上のホコリは、本機に装備された不織布製特殊フィルターで除去されますので、再付着の心配はありま
せん。

■動作順序
切替スイッチにてフリー（連続）設定とタイマー設定（1秒～9秒）の選択ができます。
●フリー（連続設定の場合）
ワーク投入（光センサーON）→イオナイザー作動・集塵ブロアー作動→ワーク取出し（光センサーOFF）→イオナイザ
ー停止→集塵ブロアー運転ランプ（緑）点滅→2秒後、集塵ブロアー停止

●タイマー設定の場合
ワーク投入（光センサーON）→イオナイザー作動・集塵ブロアー作動→タイアップ→イオナイザー停止→集塵ブロア
ー運転ランプ（緑）2秒間点滅→ランプ点滅終了集塵ブロアー停止

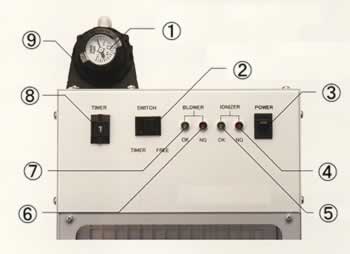

■操作説明

	①圧縮空気用　圧力ゲージ
	②切替スイッチ（タイマー設定・フリー（連続）設定）
	③電源スイッチ（電源入力時には緑色点灯）
	④イオナイザー異常ランプ（異常時に赤色点灯）
	⑤イオナイザー運転ランプ（正常時は緑色点灯）
	⑥集塵ブロアー異常ランプ（異常時に赤色点灯）
	⑦集塵ブロアー運転ランプ（正常時は緑色ランプ）
	⑧ロータリー式タイマー（1～9秒まで設定頂けます）
	⑨フィルターレギュレーター
	⑩ワンタッチ継手
	⑪エアーフィルターエレメント
	⑫リセットボタン
	⑬ドレンノブ
	⑭フィンガーガード（フィルター付/標準付属品）
	⑮電源コード（フリー電源、AC100～240V）
	⑯シリアルナンバープレート

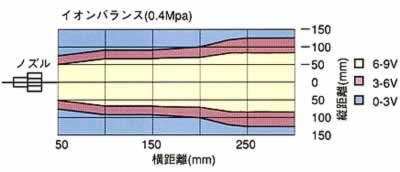

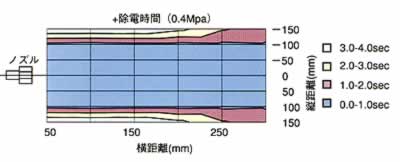

■除電性能グラフ

※性能及びこれらに付随するデータはあくまでも実測値であり、条件・個体差により差が生じるとともに、保証するもも
のでもありません。

■仕様

品番	M591E-5550Y	M591E-5551Y	M591E-5560Y
入力電源（フリー電源）	AC100～AC240V
搭載イオナイザー	高周波コロナ放電式
イオンバランス	±10V以下
タイマー機能	ロータリー式タイマー（1秒～9秒までの制御可能）
使用可能流体（ご支給エアー）	クリーンエアー（浄化された圧縮空気）
除電性能	1,000⇒100V (1sec以下0.4Mpa/300mm)
使用圧力範囲	0.2～0.5MPaMAX
イオナイザー圧力範囲	0.02～0.5MPaMAX
集塵フィルター	10μm以上の粉塵を除去
配管接続口径	φ6ワンタッチ継手
消費電流	起動時：0.55A・待機：0.1A		起動時：0.6A・待機：0.1A
使用温度	0℃～40℃以下
本体寸法(W×D×H)	200×292×287mm		394×352×371mm
ワークエリアサイズ(W×D×H)	200×200×145mm		380×240×230mm
装置質量（梱包含む総重量）	6.2kg (8.0kg)		10.5kg (12.0kg)
価格	\229,900-	\229,900-	\345,900-

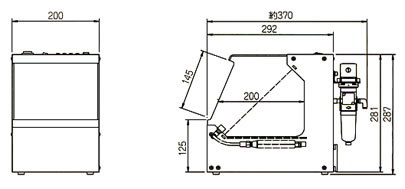

■外観・外形図

標準タイプ	上噴き出しタイプ
M591E-5550Y	M591E-5551Y

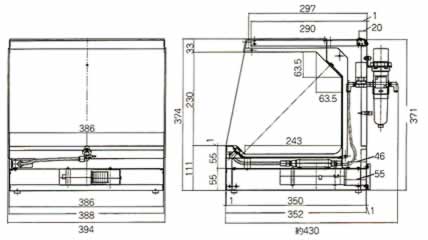

大型ワーク用
M591E-5560Y

運賃、および消費税は、記載価格には、含まれていません。
