| ホイスト押釦スイッチ/品番 MC59BIシリーズ |
【詳細表示】 |
| 商品番号 |
MC59BIシリーズ |
価 格 |
 |
| MC59BI-2WA/MC59BI-3WE |
|
ボディは軽く、優れた強度。
機能的で確実な手元操作。
押し釦スイッチは釦数2点から13点仕様までの豊富な機種を取揃えております。コンパクトな構造ながらも、標準化の各種接点部ユニットや文字板表示をご希望通りに配置できます。 |
ホイスト押釦スイッチ
品番 MC59BIシリーズ
価格は下記を参照してください。 |
 |
|
 |
|
 |
| MC59BI-4WA |
|
MC59BI-5WE |
|
MC59BI-6WH |
|

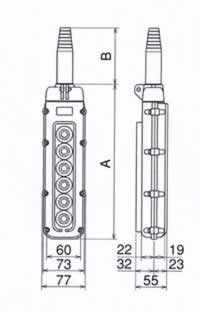

■寸法図
図1
■仕様
| 品番 |
釦数 |
押釦標準文字板 |
適用ケーブル径
(mm) |
ケーブル
アーマー |
図面 |
主要寸法(mm) |
重量
(Kg) |
| A |
B |
| MC59BI-2WA |
2 |
上・下 |
8.0〜17.0 |
A |
図1 |
150.5 |
90.5 |
0.322 |
| MC59BI-3WA |
3 |
ブ・上・下 |
185,5 |
0.398 |
| MC59BI-3WE |
 ・上・下 |
0.407 |
| MC59BI-4WA |
4 |
上・下・東・西 |
215,5 |
0.458 |
| MC59BI-4WB |
切・入・上・下 |
0.455 |
| MC59BI-4WH |
0.451 |
| MC59BI-5WA |
5 |
ブ・上・下・東・西 |
13.0〜22.0※1 |
B |
245,5 |
100.5 |
0.534 |
| MC59BI-5WE |
・上・下・東・西 |
0.540 |
| MC59BI-6WA |
6 |
上・下・東・西・南・北 |
295,5 |
0.603 |
| MC59BI-6WB |
切・入・上・下・東・西 |
0.603 |
| MC59BI-6WH |
0.595 |
※1：φ20〜φ22でご使用の場合、注文時にお知らせ下さい。
| 品番 |
接点部ユニット構成 |
価格 |
|
| MC59BI-2WA |
SBIU-Ax1 |
￥Mail- |
| MC59BI-3WA |
SBIU-A1x1、SBIU-Ax1 |
￥Mail- |
| MC59BI-3WE |
SBIU-ELx1、SBIU-Ax1 |
￥Mail- |
| MC59BI-4WA |
SBIU-Ax2 |
￥Mail- |
| MC59BI-4WB |
SBPU-Bx1、SBIU-Ax1 |
￥Mail- |
| MC59BI-4WH |
SBIU-H2x1、SBIU-Ax1 |
￥Mail- |
| MC59BI-5WA |
SBIU-A1x1、SBIU-Ax2 |
￥Mail- |
| MC59BI-5WE |
SBIU-EL1x1、SBIU-Ax2 |
￥Mail- |
| MC59BI-6WA |
SBIU-Ax2 |
￥Mail- |
| MC59BI-6WB |
SBPU-Bx1、SBIU-Ax2 |
￥Mail- |
| MC59BI-6WH |
SBIU-H2x1、SBIU-Ax2 |
￥Mail- |
|
 |
 |
 |
 |
| MC59BI-7WA |
MC59BI-8WE |
MC59BI-10WH |
MC59BI-12WH |
|
|

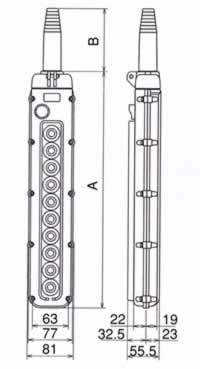

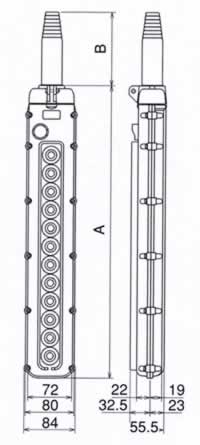

■寸法図
 |
|
 |
| 図2 |
|
図3 |
|
| 品番 |
釦数 |
押釦標準文字板 |
適用ケーブル径
(mm) |
ケーブル
アーマー |
図面 |
主要寸法(mm) |
重量
(Kg) |
| A |
B |
| MC59BI-7WA |
7 |
ブ・上・下・東・西・南・北 |
15,0〜25.5 |
C |
図2 |
325,5 |
110.5 |
0.697 |
| MC59BI-7WE |
・上・下・東・西・南・北 |
0.706 |
| MC59BI-8WA |
8 |
切・入・上・下・東・西・南・北 |
355,5 |
0.774 |
| MC59BI-8WB |
0.770 |
| MC59BI-8WH |
0.765 |
| MC59BI-8WE |
・非常停止・上・下・東・西・南・北 |
0.762 |
| MC59BI-10WA |
10 |
切・入・上・下・東・西・南・北・ラ・ブ |
415,5 |
0.897 |
| MC59BI-10WB |
0.897 |
| MC59BI-10WH |
0.889 |
| MC59BI-10WE |
・非常停止・上・下・東・西・南・北・ラ・ブ |
0.886 |
| MC59BI-12WA |
12 |
切・入・主上・主下・補上・補下・東・西・南・北・ラ・ブ |
17.0〜27.5 |
D |
図3 |
480.5 |
120.5 |
0.989 |
| MC59BI-12WB |
0.988 |
| MC59BI-12WH |
0.981 |
| MC59BI-12WE |
・非常停止・主上・主下・補上・補下・東・西・南・北・ラ・ブ |
0.977 |
| 品番 |
接点部ユニット構成 |
価格 |
|
| MC59BI-7WA |
SBIU-A1x1、SBIU-Ax3 |
￥Mail- |
| MC59BI-7WE |
SBIU-EL1x1、SBIU-Ax3 |
￥Mail- |
| MC59BI-8WA |
SBIU-Ax4 |
￥Mail- |
| MC59BI-8WB |
SBPU-Bx1、SBIU-Ax3 |
￥Mail- |
| MC59BI-8WH |
SBIU-H2x1、SBIU-Ax3 |
￥Mail- |
| MC59BI-8WE |
SBIU-EH1x1、SBIU-Ax3 |
￥Mail- |
| MC59BI-10WA |
SBIU-Ax5 |
￥Mail- |
| MC59BI-10WB |
SBPU-Bx1、SBIU-Ax4 |
￥Mail- |
| MC59BI-10WH |
SBIU-H2x1、SBIU-Ax4 |
￥Mail- |
| MC59BI-10WE |
SBIU-EH1x1、SBIU-Ax4 |
￥Mail- |
| MC59BI-12WA |
SBIU-Ax6 |
￥Mail- |
| MC59BI-12WB |
SBPU-Bx1、SBIU-Ax5 |
￥Mail- |
| MC59BI-12WH |
SBIU-H2x1、SBIU-Ax5 |
￥Mail- |
| MC59BI-12WE |
SBIU-EHx1、SBIU-Ax5 |
￥Mail- |
|
