| ホイスト押釦スイッチ/品番 MC59BIFシリーズ |
【詳細表示】 |
| 商品番号 |
MC59BIFシリーズ |
価 格 |
 |

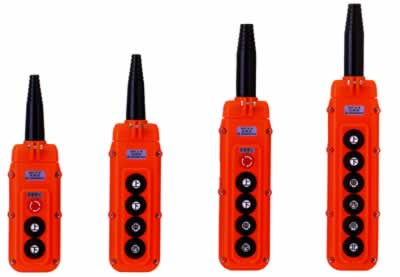

| MC59BIF-2WS |
|
●耐薬品性に優れています。
●耐熱性・耐候性に優れており、紫外線に対しても安定しています。
●機械的強度が大きく、耐摩擦性・耐衝撃性にも優れています。
●環境負荷に配慮したフッ素樹脂です。
●釦数が2点から12点まで、多種類の押釦スイッチが揃っています。 |
ホイスト押釦スイッチ
品番 MC59BIFシリーズ
価格は下記を参照してください。 |
 |

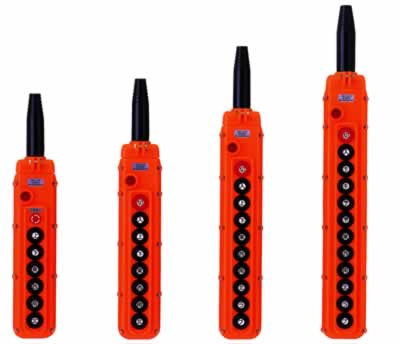

| MC59BIF-3WS |
MC59BIF-4WS |
MC59BIF-5WS |
MC59BIF-6WS |
 |
| MC59BIF-7WS |
MC59BIF-8WS |
MC59BIF-10WS |
MC59BIF-12WS |
|
■仕様
| 品番 |
釦数 |
押釦標準文字板 |
適用ケーブル径
(mm) |
ケーブル
アーマー |
図面 |
主要寸法(mm) |
重量
(Kg)※2 |
価格 |
| A |
B |
| MC59BIF-2WS |
2 |
上・下 |
8.0〜17.0 |
A |
図1 |
147.9 |
90.5 |
0.382 |
￥Mail- |
| MC59BIF-3WS |
3 |
 ・上・下 |
182.2 |
0.476 |
￥Mail- |
| MC59BIF-4WS |
4 |
上・下・東・西 |
211.7 |
0.531 |
￥Mail- |
| MC59BIF-5WS |
5 |
・上・下・東・西 |
13.0〜22.0※1 |
B |
241.2 |
100.5 |
0.617 |
￥Mail- |
| MC59BIF-6WS |
6 |
上・下・東・西・南･北 |
270.7 |
0.684 |
￥Mail- |
| MC59BIF-7WS |
7 |
・上・下・東・西・南･北 |
15.0〜25.5 |
C |
図2 |
319.7 |
110.5 |
0.822 |
￥Mail- |
| MC59BIF-8WS |
8 |
切・入・上・下・東・西・南･北 |
349.2 |
0.902 |
￥Mail- |
| MC59BIF-10WS |
10 |
切・入・上・下・東・西・南･北・ラ・ブ |
408.1 |
1.024 |
￥Mail- |
| MC59BIF-12WS |
12 |
切・入・主上・主下･補上・捕下・東・西・南･北・ラ・ブ |
17.0〜27.5 |
D |
図3 |
472.0 |
120.5 |
1.213 |
￥Mail- |
※1：φ20〜φ22でご使用の場合、注文時にお知らせ下さい。
※2：重量は、特殊フッ素樹脂性接点部ユニットを組付けた場合です。

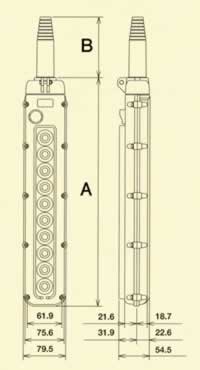

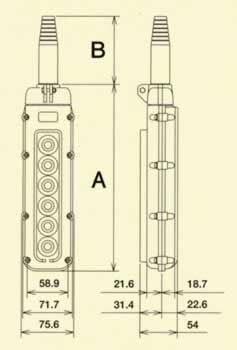

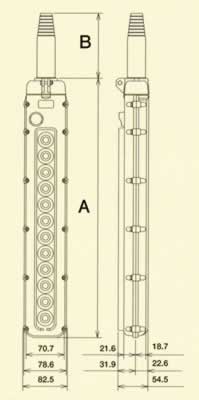

■寸法図
■ケーブルアーマー
| 切断位置図 |
形状 |
▽1 |
▽2 |
▽3 |
▽4 |
▽5 |
▽6 |
▽7 |
▽8 |
 |
A |
6.5 |
8.0 |
9.5 |
11.0 |
12.5 |
14.0 |
15.5 |
- |
| B |
11.5 |
13.0 |
14.5 |
16.0 |
17.5 |
19.0 |
20.5 |
- |
| C |
13.5 |
15.0 |
16.5 |
18.0 |
19.5 |
21.0 |
22.5 |
24.0 |
| D |
15.5 |
17.0 |
18.5 |
20.0 |
21.5 |
23.0 |
24.5 |
26.0 |
※ケーブルアーマーが安定した気密効果を果たすために、接続ケーブルの外径より1.5mm以上小さい内径の位置を選んで切断してください。 |
■注記
※接点部ユニットも特殊フッ素樹脂製の物があります。
※盲栓の場合、指示がなければブランクプレートではなく、ゴムブッシングが付きます。
※防水キャップには、フッ素ゴムやシリコンゴムの使用をお勧めします。
※耐久性に優れたポリアセタール製の2色成形文字板も用意ございます。 |
