■特長
●工場生産ラインの品質検査に
製品の品質を維持するために、乾燥工程、成型工程などで一定の風速が保てているかの確認や、風速分布の常時監視および制御を行えます。
●プリント基板の熱対策の評価に

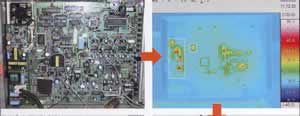

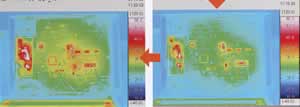

サーモグラフィ装置と併せて基板上の風速を測定し、電子基板の冷却効果の検証が行えます。風速プローブは室温+50~60℃に加熱されますが、鏡面体ですのでサーモグラフィ装置には熱源として写りません。
●局所排気装置・FFUの風量監視に
ドラフトチャンバ等での排出風量を監視、制御することによって、有害物や危険物取扱作業時の作業者への暴露・環境への漏出防止が行えます。FFU(ファンフィルタユニット)の目詰まり、交換時期の予測に風速値の変動が利用できます。
■住宅の24時間換気の監視に
常時換気では換気システムの効率性、経済性が要求されます。給気、排気量のバランシングや在宅時の風量アップ、窓開放時の風量ダウンなど、住宅の換気風量を直接的に常時監視する効果的な制御を行えます。
■温度補償回路について
当社の風速計は風の温度が変化しても、風速指示値に影響を与えないように、温度補償回路を設けております。温度可変洞(風の温度を変化させることができる風洞設備)を用いて、温度補償効果を実際の温度で確認しているますので、温度変化のある場所でも安心してご使用いただくことができます。

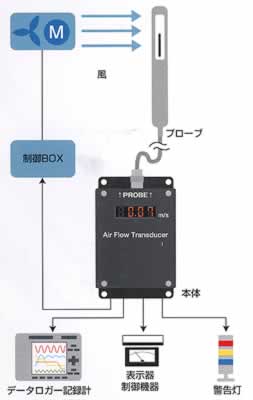

■計測システム例
■タイプ
ME6-332 |
ME6-332D |
指示タイプなし |
|
■仕様
品番 |
ME6-332 |
ME6-332D |
測定対象 |
清浄な空気流 |
測定範囲 |
最大 0.1~50m/s使用可能(プローブの測定範囲に準じる) |
測定精度 |
±(指示値の3%+0.1)m/s |
温度補償精度 |
|
0.1~4.99m/s |
5.00~9.99m/s |
10.0~24.9m/s |
25.0~50.0m/s |
5~40℃ |
±0.25m/s |
±0.50m/s |
±1.25m/s |
±2.50m/s |
40~80℃ |
±0.35m/s |
±0.70m/s |
±1.75m/s |
±3.50m/s |
|
外部出力 |
電流/電圧出力を内部スイッチで切り替え可能(出力範囲h風速レンジによる)
風速レンジ5段階(0~2、0~5、0~10、0~25、0~50m/s)
電流出力:DC4~20mA(最大負荷抵抗250Ω)
電圧出力:DC0~5V |
表示分解能※1 |
表示なし |
0.01m/s(0~2、0~5、0~10m/s時)
0.1m/s(0~25、0~50m/s時) |
電源電圧 |
DC12~24V |
消費電力
(参考値) |
約2.0W (電源電圧:12V、風速:約10m/s、表示器付き |
使用温度範囲 |
5~40℃(保存温度範囲:-10~50℃) |
外観寸法 |
約128(W)×78(D)×30(H) |
質量 |
約320g |
付属品 |
取扱説明書、本体ケース |
オプション |
プローブ、プローブケーブル(2m、5m、10m、20m、30m)、専用ACアダプタ |
価格 |
¥58,600- |
¥73,200- |
※計測には本体+ケーブル+プローブが必要となります。
※1:出力レンジ設定に連動し、表示範囲、桁数が変動します。
■トレーサビリティ証明
風速計は、素子の汚れや経年劣化により、指示値が変化してしまうとがあるため、定期的に校正する必要があります。(校正周期は使用環境・使用頻度によって異なります。)
弊社の風速計は国家基準・国家標準にトレースできる基準標準器を使用して校正しておりますので、国家基準・国家標準とのつながりを対外的に証明する「トレーサビリティ証明書」(トレーサビリティ体系図と校正証明書)の発行が可能です。
トレーサビリティ証明書が必要な場合は製品ご購入時にお申し付け下さい。

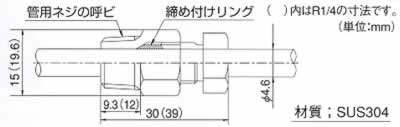

■コンプレッション・フィッティング
■オプション

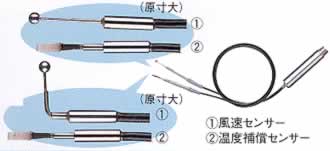

●互換プローブ
WPNK0962-00 |
WPNK0963-00 |
|
|
薄型軽量、固定ネジ穴付で取付け簡単 応答性約1秒 V:0.1~50m/s |
φ11の丈夫なSUSパイプ付なので、ダクトなどへの挿入に最適。 応答性約1秒 V:0.1~50m/s |

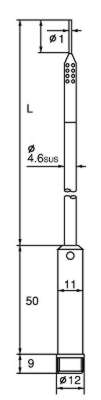

WPNK0964-01/WPNK0964-02 |
WPNK0965-00/WPNK0965-01 |
|
|
φ4.6のSUSパイプ。小さなダクト径にも適用可能。
応答性約3秒 V:0.1~50m/s
WPNK0964-01:L=80mm
WPNK0964-02:L=400mm |
より精巧な計測が可能なツノ付モデルとツノなしモデルをご用意。 応答性約7秒 V:0.1~25m/s
WPNK0965-00:ツノ有り
WPNK0965-01:ツノ無し |
WPNK0965-03/WPNK0965-04 |
WPNK0965-07/WPNK0965-08 |
|
|
L字型のセンサーで狭い場所への設置も可能。
応答性約7秒 V:0.1~25m/s
WPNK0965-03:I型
超小型センサーで狭い所への取付も簡単。
WPNK0965-04:L型 |

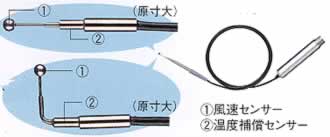

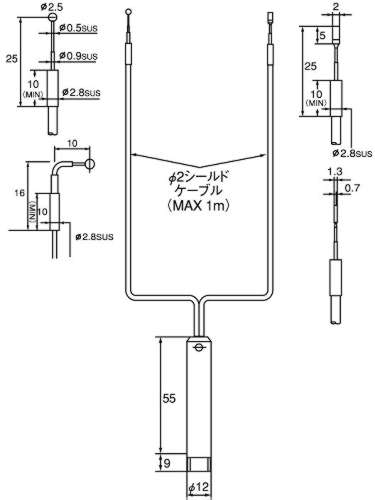

温度補償センサーと風速センサーを分離しているので、2つのセンサーを別々の箇所に設置できます。
応答性約7秒 V:0.1~25m/s
WPNK0965-07:I型
WPNK0965-08:L型 |
WPNK0965-09/10 |
|
|
50m/sの高風速域に対応。
応答性約7秒
V:0.1~50m/s
WPNK0965-09:プローブ長さ100m
WPNK0965-10:プローブ長さ410m |
|

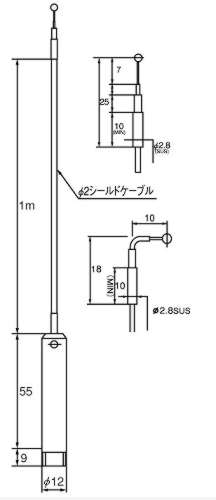

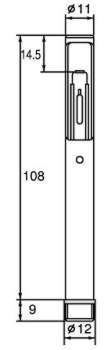

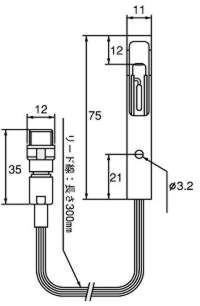

WPNK0962-00 |
WPNK0963-00 |
WPNK0964-01
(L=80㎜)
WPNK0964-02
(L=400㎜) |
WPNK0965-00
(ツノ有り)
WPNK0965-01
(ツノ無し) |
|
|
|
|
I型:WPNK0965-03
L型:WPNK0965-04 |
I型:WPNK0965-07
L型:WPNK0965-08 |
|
|
●プローブ仕様
品番 |
測定範囲 |
応答性
(風速1m/s、90%応答時) |
応答性
(風速1m/s、90%応答時) |
価格 |
WPNK0962-00 |
0.1~4.99m/s
5.0~9.99m/s
10.0~24.9m/s
25.0~50.0m/s |
±0.1m/s±1digit
±0.2m/s±1digit
±0.5m/s±1digit
±1.0m/s±1digit |
約1秒 |
¥27,000- |
WPNK0963-00 |
¥27,000- |
WPNK0964-01 |
0.1~50.0m/s |
- |
約3秒 |
廃番 |
WPNK0964-02 |
0.1~50.0m/s |
- |
約3秒 |
廃番 |
WPNK0965-00 |
0.1~4.99m/s
5.0~9.99m/s
10.0~25.0m/s |
±0.15m/s±1digit
±0.3m/s±1digit
±0.6m/s±1digit |
約7秒 |
¥69,700- |
WPNK0965-01 |
¥69,700- |
WPNK0965-03 |
¥57,700- |
WPNK0965-04 |
¥59,700- |
WPNK0965-07 |
¥54,700- |
WPNK0965-08 |
¥56,700- |
WPNK0965-09 |
0.1~4.99m/s
5.0~9.99m/s
10.0~24.9m/s
25.0~50.0m/s |
±0.15m/s±1digit
±0.3m/s±1digit
±0.75m/s±1digit
±1.5m/s±1digit |
約7秒 |
¥74,600- |
WPNK0965-10 |
¥74,600- |
●その他オプション
品番 |
品名 |
ケーブル長 |
価格 |
ME6AC-ADAPTER |
専用ACアダプター |
- |
¥Mail |
ME6CABLE-150402N |
2mプローブケーブル |
2m |
¥Mail |
ME6CABLE-150403N |
5mプローブケーブル |
5m |
¥Mail |
ME6CABLE-150404N |
10mプローブケーブル |
10m |
¥Mail |
ME6CABLE-150405N |
20mプローブケーブル |
20m |
¥Mail |
ME6CABLE-150406N |
30mプローブケーブル |
30m |
¥Mail |
|
