高性能ハイトゲージ/品番 MG12MH-350Sシリーズ

【詳細表示】

商品番号 MG12MH-350Sシリーズ

価 格

大型LCDバックライトによる合否判定機能とクラス最高レベルの精度・直角度実現した高性能高さ測定機

本器はクラス最高の精度±(2.8+5L/1000)μmを実現し、高さ測定を始めとして、段差、内・外幅、内・外径、円の中心間ピッチ(高さ成分)、倣い測定により自由曲面の最大・最小高さ・触れ測定が可能です。
また、測定データを最大9点記憶でき、一連の測定後に呼び出してピッチ演算(高さ成分)が可能です。
倣い測定ストロークは判定開始点から上下に約1mm

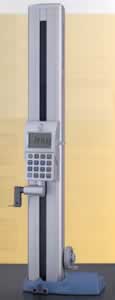

高性能ハイトゲージ
品番 MG12MH-350Sシリーズ

価格は下記をご覧下さい
■新開発の静電容量式リニアエンコーダ(注1)を搭載
●心臓部の位置検出には新しく開発した高精度・高分解能の静電式容量リニアエンコーダを使用、一度設定した原点を保持し、電源ON毎の原点設定が不要です。
※大きな環境変化があった場合は再設定が必要です。
(注1)特許登録済

■業界初のバックライト(赤・緑)による合否判定
公差判定時、液晶表示がGOは緑、NGは赤に点灯するとともに、-NG/GO/+NGを表示します。



■わかりやすい絵文字キー
使用頻度の高い「内径測定」「外径測定」「ピッチ演算」は絵文字キーに登録されていますので、直感的に選択が可能です。

■標準プローブで内径・外径・最大・最小・振れ測定が可能
独自の機構とソフトウェアにより、高さ測定以外に、倣い操作を行うことで内・外径、最大、最小、振れ測定が可能です。
※倣い測定ストロークは測定開始点から上下に約1mm

■豊富な測定子(オプション)
測定用途に応じて測定子を用意しています。

■補助グリップ
定盤上で移動を容易にするために、補助グリップを標準付属しました。※取外し可能

■外部出力
デジマチック出力、RS-232C出力を標準装備しています。

■スライダ上下ハンドル
測定の際に使用し、粗動・微動が可能です。


■測定例
●円ピッチ測定
測定データの記憶と演算機能により、円1〜3を1回づつ測定することで、A,B,C,Dを表示可能。
(円測定データH最大9点まで記憶)





■外観寸法
■仕様
品番 MG12MH-350S MG12MH-600S
測定範囲(ストローク) 0〜465mm(350mm) 0〜715mm(600mm)
最小表示 0.001mm/0.005mm (選択可)
精度
(20℃)
指示精度※1 ±(2.8+5L/1000)μm
繰返し精度※1 2σ≦1.8m
直角度(前後)※2 8μm 13μm
案内方式 ころがりベアリング
駆動方式 手動
測長ユニット 静電容量式リニアエンコーダ※3
測定力 1.6±0.5N
表示部 LCD
電源 ACアダプタ(オプション)/バッテリー(LR6×4)
電池寿命 約800時間(液晶バックライトを使用していない場合)
約260時間
(液晶バックライトを省電力モードで使用した場合、
但し、1日8時間稼動で100回測定した場合)
約6時間(液晶バックライトを常時点灯モードで使用した場合)
質量 22kg 27kg
使用温度範囲 10〜30℃
使用湿度範囲 20〜80%RH(但し、結露しないこと)
保存温度範囲 -10〜50℃
保存湿度範囲 5〜90%RH(但し、結露しないこと)
標準付属品 ボール径補正ブロック、φ5段付きプローブ
、補助グリップ、単3アルカリ電池(4本)
価格 \257,000- \330,000-

※1:指示精度・繰返し精度の値は、標準付属φ5段付きプローブを使用して平面部を高さ測定した場合の値です。直径・最小(大)値・変位・円ピッチ測定の場合は高さ測定と異なり、倣い測定時に測定力が変化するため、表の値より測定誤差が大きく生じる場合があります。

※2直角度の値は、レバーヘッド及びミューチェッカを使用してベース側面の基準面に対して平行に置いた平面部を測定した値です。左右方向の直角度は規定しておりませんので、測定物が円筒形の場合には測定誤差が生じる場合があります。

※3特許登録済(日本)

※4電池寿命は使用方法によって変動します。


■測定の幅を広げる多彩なオプション
●プローブ
品  番 品  名 価  格
MG122AAA792 ダイヤルゲージ用ホルダー ¥9,500.-
MG122AAA793 ホルダ(ロング) ¥9,500.-
MG122AAC072 デプス測定プローブ ¥27,500.-
MG125HZA173 スクライバ ¥16,500.-


●φ5段付きプローブ用替測定子
品  番 品  名 価  格
MG12226116 φ6カラー ¥1,700.-
MG122AAA788 φ4ボール測定子(偏芯軸タイプ) ¥16,500.-
MG122AAA789 φ6ボール測定子(偏芯軸タイプ) ¥18,500.-
MG122AAB552 φ10ボール測定子(同軸タイプ) ¥13,000.-
MG12957261 φ2ボール測定子(同軸タイプ) ¥12,000.-
MG12957262 φ3ボール測定子(同軸タイプ) ¥12,000.-
MG12957263 φ4ボール測定子(同軸タイプ) ¥13,000.-
MG12957264 φ14ボール測定子 ¥20,500.-
MG12957265 φ20ボール測定子 ¥27,500.-


●データ処理装置・接続ケーブル
品  番 品  名 価  格
MG12264-504 ミニプロセッサー \27,500-
MG12936937 接続ケーブル 1m \2,500-
MG12965014 接続ケーブル 2m \3,500-


●ACアダプタ
品  番 品  名 価  格
MG12526688 ACアダプター \2,500-

運賃、および消費税は、記載価格には、含まれていません。
