| ハンディー連続ガス測定器/品番 MI10X-2003R |
【詳細表示】
|
| 商品番号 |
MI10X-2003R |
価 格
|
 |
「小さい」けど「大きい」。
「小さい」ハンディサイズにポンプ内蔵ポータブル初！「大きい」画面を採用。
あらゆる作業の安全管理に。
＜特長＞
●小型・軽量・約300g
●可燃性ガス(%LEL)、酸素、一酸化炭素、硫化水素の4成分同時測定
●ブザー・ランプ・バイブレーション警報
●最大600時間のデータロガ機能付き
●専用Ni-Cd、アルカリ乾電池の2電源方式
●ポンプ内蔵の吸引式 |
ハンディー連続ガス測定器
品番 MI10X-2003R
価格 \193,300-
|
 |
①警報ランプ
4箇所に搭載。あらゆる角度から警報を確認できます
②表示画面
見やすい大画面に豊富な情報量、多成分のガス濃度を同時に表示します。
③センサ部
高性能センサでガスを測定します。
いわばMI10X-2003Rの心臓部です。 |
|

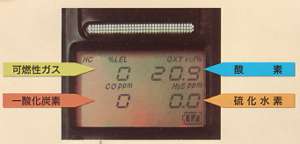

■画面例
測定時 |
ピークホールド表示 |
警報時 |
TWA表示 |
STEL表示 |
|
■可燃性・毒性ガス、酸欠の発生場所と人間の反応
●タンク・マンホール
終末処理場の原水タンク、雨水ピット、マンホールは、内部の水の腐敗や酸素を消費する好気性菌の増殖により、酸欠及び硫化水素中毒の好発生場所になっています。高濃度の硫化水素及び酸欠空気を一呼吸することで失神し、その際水の中にうつ伏せに倒れると溺死する危険”大”です。
●下水道
下水道の沈殿物には動物性タンパク質、各種処理工場や実験室からの硫酸塩や硫化ナトリウム、食品工場からのアミノ酸等、実に様々成分が含まれています。硫酸塩や硫化ナトリウムは容易に硫化水素を発生し、更に空気中の酸素を吸収する作用もあるため、元々密閉されて換気の悪い下水道内は硫化水素中毒と酸素欠乏のダブルパンチになってしまいます。
●バラストタンク船倉
船の重心を調節するために、水を出したり入れたりするバラストタンク。内壁の鉄板の酸化は驚くべきスピードで進行します。また、積荷の果実、穀物類の呼吸作用、冷凍に使用されるドライアイスの気化等で、酸素は大量に消費されてしまいます。タンク船倉内の空気は、常に酸欠状態と思うべきでしょう。
●ゴミ処理施設
残灰ピットの中の灰には、ゴミに含まれている各種の硫黄物が燃焼する際に生じた硫化物が含まれています。この硫化物が硫化水素発生の源となり、同時に酸欠状態が進行します。 |
■一酸化炭素の人間に対する作用と毒性
| 濃度(ppm) |
作用又は毒性 |
| 100 |
数時間の呼吸後でも目立った作用はない |
| 200 |
1.5時間前後は軽度の頭痛を引き起こす |
| 400～500 |
1時間前後で頭痛、吐き気、耳鳴り等を起こす |
| 600～1000 |
1～1.5時間前後で気を失う。 |
| 1500～2000 |
30分～1時間前後で頭痛、めまい、吐き気が激しくなり、意識を失う |
| 3000～6000 |
数分で頭痛、めまい、吐き気等が起こり、10～30分の暴露で死亡。 |
| 10000 |
直ちに意識喪失、死亡 |
|
■硫化水素の人間に対する作用と毒性
| 濃度（ppm） |
作用又は毒性 |
| 0.025 |
嗅覚でできる限界。但し個人差代 |
| 0.3 |
はっきり臭う |
| 3～5 |
中等度の強さの不快臭 |
| 10 |
目の粘膜が刺激される下限。許容濃度 |
| 20～40 |
強烈に臭うが、耐えられぬことはない。肺粘膜刺激の下限 |
| 100 |
2～15分で臭覚が鈍ま。1時間で眼、気道の刺激。 |
| 8～48時間の連続暴露で死亡することあり。 |
| 170～300 |
1時間暴露で重大な健康障害を起こさぬ限界 |
| 400～700 |
30分～1時間の暴露で生命の危険あり。 |
| 800～900 |
速やかに意識喪失、呼吸停止、死亡 |
| 1000 |
直ちに意識喪失、死亡 |
|
■可燃性ガスの性質及び危険性
| 主な性質 |
特徴的な臭気のある、無色圧縮液化ガス
水への溶解性：溶けない
比重 ：0.6
融点 ：-160℃
沸点 ：-12℃
発火点：460℃ |
| 危険・有毒性 |
発火性・爆発性：空気と爆発性混合ガスを作る
：爆発範囲＝1.8～8.4%
人体への影響 ：窒息性ガスで催眠作用がある。含有の空気を
30分間吸入すると意識消沈し、抑うつ状態になる。 |
|
■酸素欠乏に対する人間の反応
| O2濃度 |
症状 |
O2濃度 |
症状 |
| 21% |
自然酸素濃度 |
14～9% |
意識もうろう、頭痛、吐き気
顔面蒼白（チアノーゼ）全身脱力 |
| 18% |
安全限界
連続換気必要 |
10～6% |
昏倒、意識消失、全身の筋けいれん |
| 16～12% |
呼吸、脈拍数の増加
精神集中力の低下、頭痛
耳鳴り、吐き気 |
6%以下 |
意識不明、昏睡、呼吸停止、心臓停止
6分間で死亡 |
|
■仕様
| 検知対象ガス |
酸素(O2) |
硫化水素(H2O) |
一酸化炭素(CO) |
可燃性ガス(HC) |
検知範囲
基準レンジ（1デジット） |
0～25.0vol%
(0.1vol%) |
0～30.0ppm
(0.5ppm) |
0～150ppm
(1ppm) |
0～100%LEL
(1%LEL) |
| サービスレンジ |
25.4～40.0vol% |
30.5～100.0ppm |
151～500ppm |
- |
| 警報設定値 |
L警報 19.5vol%
LL警報 18.0vol%
OVER 40.0vol% |
1st 10.0ppm
2nd 30.0ppm
TWA 10.0ppm
STEL 15.0ppm
OVER 100.0ppm |
1st 25ppm
2nd 50ppm
TWA 25ppm
STEL 200ppm
OVER 500ppm |
1st 10%LEL
2nd 50%LEL
OVER 100LEL |
| 警報精度 |
±1.0vol% |
±3.0ppm |
±10ppm |
±10%LEL |
| 警報の種類 |
ガス警報：2段警報、STEL、TWA、OVER
故障警報：センサ接続、流量低下・回路故障、校正不良 |
| 警報の表示 |
ガス警報：ランプ点滅、ブザー断続、振動
故障警報：ランプ点滅、ブザー2重断続、故障内容表示、振動 |
| ガスサンプリング |
ポンプ吸引式 |
| 出力信号の種類 |
IrDAポート （データロガダウンロード用） |
| 電 源 |
専用Ni-Cd電池（標準仕様）又は単3形アルカリ乾電池 3本 |
| 連続使用時間 |
専用Ni-Cd電池：約5時間 (25℃無警報、無照明時）
単3形アルカリ乾電池：約15時間 (25℃無警報、無照明時） |
| 防 爆 性 |
本質安全防爆構造 ExiadⅡBT3X(第TC16840号） |
| 外 形 寸 法 |
約65(W)×171(H)×39(D) (mm) |
| 質 量 |
約300g （電池含む） |
| 使用温・湿度 |
-10～+40℃、85%RH以下（結露無きこと） |
| 機 能 |
LCD手動バックライト（警報時は自動点等）、STEL・TWA機能
ピーク値表示、時計表示、オートキャリーブレーション、データロガ機能
警報トレンド |
|
■標準付属品
・Ni-Cdバッテリーパック
・テーパーノズル
・ストラップ
■特別付属品
・皮ケース
・充電器
・サンプリングプローブ（カールチューブ付三段式）
・データロガ用マネジメントプログラム（上下セット）
・浮子式ガス採集器（8m) |
