| ローヘッド型低揚程中頻度ホイスト／品番 R-1-LD3シリーズ |
【詳細表示】 |
| 商品番号 |
R-1-LD3シリーズ |
価格 |
 |
ひとつ上をゆくパワフルな実力と優れた経済性の本格派です。 |
ローヘッド型低揚程中頻度ホイスト
品番 R-1-LD3シリーズ
価格は下記を参照下さい |

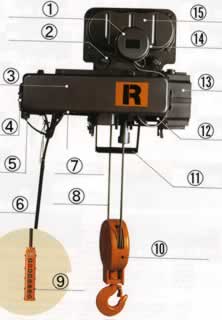

■各部名称
 |
①横行ブレーキ |
ディスクタイプの電圧形直流ブレーキ
ブレーキトルク調整可能 |
| ②締付ボルト |
溝付ナット+割ピンで固定 |
| ③制御盤 |
カバー がワンタッチで開けられる
キャッチクリツプ方式 |
| ④直流電磁石 |
メンテナンス容易、長寿命 |
| ⑤電磁ブレーキ付 |
自動調整装置付ディスクブレーキ |
| ⑥押しボタン用ケーブル |
耐震形ケーブル(吊下ワイヤ内蔵) |
| ⑦巻上モータ |
高抵抗カゴ形・F種絶縁
玉軸受は耐熱グリース入り |
| ⑧ワイヤロープ |
平行ヨリロープ使用
ロープ端末は圧接止め |
| ⑨押しボタンスイッチ |
プラスチックケース |
| ⑩フックブロック |
全面カバー・外れ止め付フック |
| ⑪巻上リミットスイッチ |
2段切巻上リミットスイッチ
(常用でのご使用はさけてください) |
| ⑫枠・巻胴 |
枠は堅牢強固は銅板製 |
| ⑬巻上げ減速部分 |
グリース潤滑・単純2段減速 |
| ⑭横行モータ |
かご形・Ｂ種絶縁 |
| ⑯横行減速部分 |
グリース潤滑・単純2段減速・密閉歯車箱 |
■標準仕様
| ●電源 |
3相200V 50/60Hz(220V 60Hzも使用てきます） |
| ●操作方法 |
押しボタン操作 懸垂、手押横行、鎖動横行/2点(上、下)
電動横行/6点(上、下、東、西、南、北) |
| ●定格 |
30分(JIS C 9620による |
| ●給電方式 |
トロリ給電、ケーブル給電共に使用可能です。但し、トロリ、ケーブル共付属しておりません。 |
| ●保護構造 |
JIS C 4004防滴形相当（簡易屋外径） |
| ●準拠規格 |
JIS C 9620電気ホイスト、クレーン構造企画 |
| ●塗装色 |
本体/メタリックグレー 、(マンセルN4.0相当)
フックブロック/マンセル7.5YR7/14
押しボタン/マンセル7.5YR7/13相当 |
| ●周囲温度 |
-5℃～+40℃(凍結なきこと) |
| ●周囲湿度 |
90%RH以下(結露なきこと) |
※手押横行、鎖動横行は本体とアタッチメントの別梱包納入となります。
※リフト用としてはご使用になれませんので、弊社にお問い合わせ下さい。
■仕様一覧表
| 品番 |
R-1-LD3 |
R-2-LD3 |
R-2.8-LD2 |
| 容量(t) |
1 |
2 |
2.8 |
| 揚程(m) |
低揚程 |
6 |
6 |
6 |
| 高揚程 |
12 |
12 |
12 |
| ワイヤーロープ |
普通形(3t以下) |
2本吊 |
φ8 |
φ10 |
φ12.5 |
普通形(3t以上)
ローヘッドダブルレール |
4本吊 |
φ6.3 |
φ8 |
φ9 |
| 構成 |
6×W（19）
B種JISG3525 |
6×Fi（29）
B種JISG3525 |
| 巻上 |
速度m/s
(m/min) |
50Hz |
0.112(6.7) |
0.1(6.0) |
| 60Hz |
0.133(8.0) |
0.12(7.2) |
| モータ |
容量（kW） |
50Hz |
1.2 |
2.2 |
3 |
| 60Hz |
1.4 |
2.6 |
3.6 |
| 定格電流(A) |
50Hz |
7.4 |
13.1 |
19 |
| 60Hz |
7.9 |
13.2 |
19.4 |
| 極数 |
4 |
横行
ローヘッド |
速度m/s
(m/min) |
50Hz |
0.35 |
(21.0) |
| 60Hz |
0.417 |
(25.0) |
| モータ |
容量（kW） |
50Hz |
0.22 |
0.5 |
| 60Hz |
0.26 |
0.6 |
| 定格電流(A) |
50Hz |
1.6 |
3.2 |
| 60Hz |
1.5 |
3.1 |
| 極数 |
4 |
※高揚程（ローヘッド形1～2.8t、ダブルレール形2.8t)は製作しておりません。
■寸法図
|
形式
|
R-1-LD3 |
R-2-LD3 |
R-2.8-LD2 |
| 容量（t） |
1 |
2 |
2.8 |
| 揚程（m） |
6 |
6 |
6 |
概略寸法
（mm） |
A |
426 |
415 |
437 |
| B |
583 |
656 |
695 |
| C |
418 |
465 |
478 |
| D |
343 |
455 |
515 |
| E1 |
100 |
105 |
105 |
| E2 |
100 |
105 |
105 |
| F1 |
105 |
110 |
110 |
| F2 |
120 |
175 |
175 |
| N |
405 |
485 |
515 |
| O1/O2 |
80/72 |
114/96 |
114/96 |
| P |
6000 |
6000 |
6000 |
| R |
495 |
572 |
619 |
| T |
58 |
77 |
80 |
| 最小屈曲半径(m) |
2.0(3.5)/〔5〕 |
3.0/〔7.5〕 |
3.0/〔7.5〕 |
| 概略質量（kg） |
170 |
260 |
350 |
フックブロック質量
（kg） |
8 |
15 |
25 |
I形鋼関連寸法
(mm) |
G |
H |
J |
Q |
U |
G |
H |
J |
Q |
U |
G |
H |
J |
Q |
U |
| 150×75×5.5 |
360 |
24 |
19 |
140 |
105 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| 200×100×7 |
372 |
48 |
19 |
140 |
155 |
453 |
40 |
23 |
167 |
140 |
- |
- |
- |
- |
- |
| 250×125×7.5 |
385 |
74 |
17 |
142 |
203 |
465 |
64 |
21 |
169 |
188 |
465 |
64 |
23 |
169 |
188 |
| 300×150×8 |
- |
- |
- |
- |
- |
478 |
90 |
20 |
170 |
237 |
478 |
90 |
22 |
170 |
237 |
※最小屈曲半径( )内は、下記I形鋼の場合を示します。
※適用I形鋼■■印は標準在庫仕様です。
※最小屈曲半径( ）内はUR形横行微速付きの場合を示します。 |
運賃、および消費税は、記載価格には、含まれていません。
