MITSUBISHI
高速タイプローヘッド形ホイスト/
品番 S-1-LD2シリーズ
【詳細表示】
商品番号 S-1-LD2シリーズ 価  格
最高に巻き上げたとき、レール下面とフック中心間の距離が非常に小さくなります。
天井の低いところに最適です。
高速タイプローヘッド形ホイスト
品番 S-1-LD2シリーズ
廃番
後継機種はこちら→S2-12-LD2シリーズ

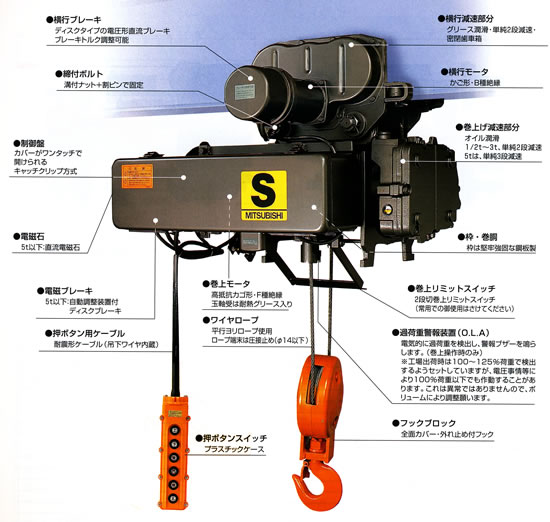

■特長

■安全装置
●過荷重警報装置(O.L.A)標準装備
(異電圧、容量表示特殊の場合はO.L.A不付となります。)
●非常ブレーキ(オプション)

■共通仕様
電源 3相200V 50/60Hz
220V 60Hz
操作方式 押ボタン操作 巻上、横行、走行1段押込み
1/2〜3t:6点(上・下・東・西・南・北)
5t以上:8点(入・切・上・下・東・西・南・北)
定格 30分 JIS C9620
給電方式 ケーブル給電、トロリ給電
(但し、トロリ・ケーブルとも付属しておりません)
周囲温度 -10〜+40℃(凍結なきこと)
周囲湿度 90%RH以下(結露なきこと)
保護構造 簡易屋外形(制御箱とモーター部はIP44相当)
屋外で使用の際は、防雨カバーの取付や退避場所を準備ください。
準拠規格 JIS C 9620 電気ホイスト、クレーン構造規格
塗装色 本体 メタリックグレー(マンセルN4.0相当)
フックブロック マンセル 7.5YR7/14
押ボタン マンセル 7.5YR7/13相当

■仕様
品番 ワイヤーロープ 巻き上げ 横行
ロー
ヘッド
構成 速度m/s
(m/min)
モーター 速度m/s
(m/min)
モーター
容量
(kW)
定格電流
(A)
極数 容量
(kW)
定格電流
(A)
極数
4本吊 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S-1/2-LD2 φ4 6×W
(19)
B種
JISG3525
0.183
(11)
0.217
(13)
1.0 1.2 6.9 6.5 4 0.35
(21)
0.417
(25)
0.22 0.26 1.6 1.5 4
S-1-LD2 φ6.3 0.14
(8.4)
0.167
(10)
2.0 2.4 12.6 12.4
S-1-HD2
S-2-LD2 φ8 6×Fi
(29)
B種
JISG3525
2.9 3.5 17.5 18.5 0.5 0.6 3.2 3.1
S-2-HD2
S-2.8-LD3 φ9 4.1 4.9 25.5 27.5
S-2.8-HD3
S-5-LD3 φ11.2 0.112
(6.7)
0.133
(8)
6.2 7.5 31 35.5 0.85 1.0 4.8 4.7
S-5-HD3

■寸法
品番 S-1/2-LD2 S-1-LD2 S-1-HD2 S-2-LD2 S-2-HD2
容量(t) 1/2 1 2
揚程(m) 6 6 12 6 12
概略寸法
(mm)
A 407 429 597 427 605
B 528 616 784 668 847
C 371 423 473
D 272 356 467
E1 58 100 105
E2 38 100 105
F1 120 140 135
F2 70 140 135
N 345 410 505
O 73 80 114
P 6000 6000 12000 6000 12000
R 400 495 588
T 66 58 95
最小屈曲半径(m) 1.2(4.0) 1.8(7.0) 1.8(5.0)
概略質量(kg) 130 195 205 295 330
フックブロック質量(kg) 5.5 8 15
I 形鋼関連寸法 (mm) G H J Q U G H J Q U G H J Q U
適用 I 形鋼 150×75×5.5 364 30 19 101 75 360 24 21 140 105
200×100×7 376 54 20 101 125 372 48 21 140 155 453 40 26 167 140
250×125×7.5 385 74 19 142 203 465 64 24 169 188
300×150×8 478 90 23 170 237
300×150×11.5 478 90 14 179 228
450×175×13
価格 廃番 廃番 廃番 廃番 廃番


品番 S-2.8-LD3 S-2.8-HD3 S-5-LD3 S-5-HD3
容量(t) 2.8 5
揚程(m) 6 12 8 12
概略寸法
(mm)
A 440 590 646 771
B 711 861 840 955
C 490 513
D 558 542
E1 105 110
E2 105 110
F1 175 185
F2 175 175
N 535 650
O 114 125
P 6000 12000 8000 12000
R 643 676
T 108 115
最小屈曲半径(m) 2.0 6.3
概略質量(kg) 390 425 570 640
フックブロック質量(kg) 25 42
I 形鋼関連寸法(mm) G H J Q U G H J Q U
適用 I 形鋼 150×75×5.5
200×100×7
250×125×7.5 465 64 26 169 188
300×150×8
300×150×11.5 478 90 16 179 228 512 72 31 189 219
450×175×13 524 96 27 193 365
価格 廃番 廃番 廃番 廃番


■寸法

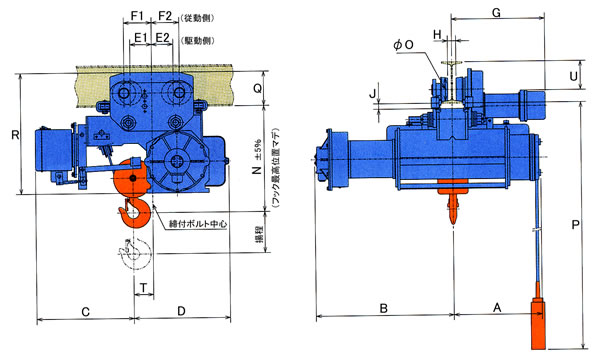

<S-1/2-LD2 ・ S-1-LD2/HD2 ・ S-2-LD2/HD2 ・ S-2.8(3)-LD3/HD3>

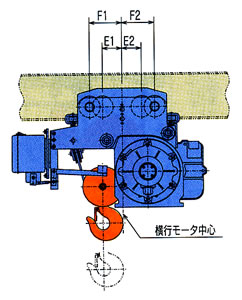

<S-5-LD3/HD3>


【注意】
1.最小屈曲半径欄の(  )は、右記I形鋼の場合を示します。●S-1/2、S1・・・・・・150×75×5.5 ●S2・・・・・・200×100×7
2.適用I形鋼の ■ 色部分は、標準仕様を示します。
3.標準仕様以外の広幅I形鋼を使用される場合は別売りの広幅I形鋼改造用部品セットをご使用願います。

運賃、および消費税は、記載価格には、含まれていません。
