| 電源監視データロガー／品番 SPWV-001-SET |
【詳細表示】
|
| 商品番号 |
SPWV-001-SET |
価 格
|
 |
特徴
●コンセントに差し込むだけでAC電源の状態を安全に、監視・記録することができます。
●サージ（電圧上昇変動）、サグ（電圧降下変動）、インパルス（瞬間的電圧変動）、周波数変動、位相角、停電等を監視・記録します。
●記録されたデータの解析はパソコンにて行います（Windows95，98，Ｍｅ，ＸＰ、3.1対応ソフト付）。
●解析データはグラフィク表示、テキストファイル表示ができます。
パソコンとの通信を赤外線式光センサーで行うため、AC電源から完全に絶縁され安全です。
●警報の設定値（パソコンから行います）を越えた場合は、LEDが点滅し異常を知らせます。 |
電源監視データロガー
品番 SPWV-001-SET
価格は下記をご覧下さい |
|
品番
|
価格
|
備考
|
|

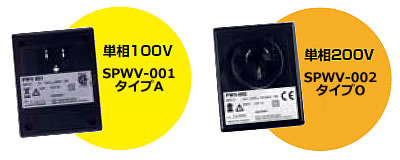

SPWV-001-SET（単相100Ｖ仕様）
|
￥95,000-
|
本体、通信ケーブル、
ソフトウエアのセット
|
|
SPWV-002-SET（単相200V仕様）
|
￥95,000-
|
本体、通信ケーブル、
ソフトウエアのセット
|
|
|
|
| |
品番 |
価格 |
備考 |
| |
SPWV-001 |
￥60,000- |
本体のみ |
| |
SPWV-002 |
￥60,000- |
本体のみ |
| 接続アダプタ |
SADP-200 |
￥2,000- |
SPWV-002専用 |
| 通信ケーブル |
SPWV-101 |
￥20,000- |
専用RS-232Cケーブル |
| ソフトウェア |
SPWVソフト |
￥15,000- |
Windows3.1または95 |
|
|
機器の定格
■単相100Ｖ仕様
| 公称電圧 |
100V/110V |
| 動作電圧 |
70Ｖ〜140Ｖ |
| 周波数 |
50Ｈz/60Ｈz |
■単相200Ｖ仕様
| 公称電圧 |
200V/240V |
| 動作電圧 |
140Ｖ〜270V |
| 周波数 |
50Hz/60Hz |
|
<共通仕様>
| 記憶容量 |
32KB、4000イベント |
| 記録方式 |
リングメモリ（上書き記録）、フルストップ式から選択 |
| サンプリング |
連続 |
| 作動環境 |
温度-40℃〜70℃ 湿度0〜95％（結露がないこと） |
| ケーシング材料 |
ノリル樹脂（Ｇ．E．社のPPO樹脂） |
| 電池・電池寿命 |
3.6Ｖリチウム電池 10年（設計値） |
| 通信・警報装置 |
光学式 赤色LED |
| 認可 |
CSA NRTL/C：UL1244：CE |
| 寸法・重量 |
85mm×68mm×33mm 120g |
|
|
ラインー中性点(H-N)
| |
単相100V |
単相200Ｖ |
| 検出範囲 |
0〜200Ｖrms |
0〜400Ｖrms |
| 精度 |
±1Vrms+感度限界 |
±2Vrms+感度限界 |
| 感度限界 |
1Ｖrms |
2Ｖrms |
|
中性点ー接地（N-G）
| |
単相100V |
単相200Ｖ |
| 検出範囲 |
3〜200Ｖrms |
0〜50Ｖrms |
| 精度 |
±1Vrms+感度限界 |
±0.25Vrms+感度限界 |
| 感度限界 |
1Ｖrms |
0.25Ｖrms |
|
|
インパルスの測定
| 検出範囲 |
ラインー中性点(H-N) 100〜2,500Ｖpeak
中性点ー接地（N-G） 50〜2,500Ｖpeak |
| 精度 |
±10％+感度限界 |
| 検出幅 |
最小1μs |
※波形データについては表示できません。 |
位相角
| 精度 |
±1°（20°〜180°、200°〜360°） |
| 感度限界 |
1° |
|
周波数の測定
| 検出範囲 |
45Ｈz〜65Ｈz |
| 精度 |
±0.1Ｈz（最小3サイクル） |
| 感度限界 |
0.1Hz |
|
時間の測定
■1秒未満のイベント
| 精度 |
ラインー中性点(H-N)±0.5サイクル
中性点ー接地（N-G）±1サイクル |
| 感度限界 |
ラインー中性点(H-N)0.5サイクル
中性点ー接地（N-G）1サイクル |
■1秒以上のイベント（タイムスタンプ）
|
