| デジタルLED表示板／品番 STKシリーズ |
【詳細表示】 |
| 商品番号 |
STKシリーズ |
価 格 |
 |
●測定値を「見える化」
●温度、風力、発電、騒音、水位など、センサー・計測器のアナログ信号をデジタルに変換し、超高輝度LED使用で視覚性抜群の大型デジタル表示板に表示します。
●屋内用と屋外用（防水・高輝度）をご用意。
●文字の高さは3種類。（55mm、100mm、160mm）
●白色表示、2段表示、3段表示等の特注にも対応可能。 |
デジタルLED表示板
品番 STKシリーズ
廃番 |
■特長
●温度、風力、発電、騒音、水位などのアナログ信号をデジタルに変換してLED表示します。
●入力信号、表示範囲などをご指定いただき、調整して出荷します。
●パルス、電圧パルス、正弦波、アナログ電流、アナログ電圧、90°位相、ラインドライバーなどの入力信号に対応可能。(オプション)
●圧力、回転、時間、比率、速度、位置決め制御、生産管理カウント、タクトスピードなども計測可能です。(オプション)
●設置場所に応じた各種表示文字サイズをラインアップ。屋内用、屋外用もご用意。
●異常停止、上／下限警報、同期パルス、ゼロなどの出力が可能です。（オプション）
●2段や3段の表示、両面表示タイプなど、様々なご要望に対応いたします。

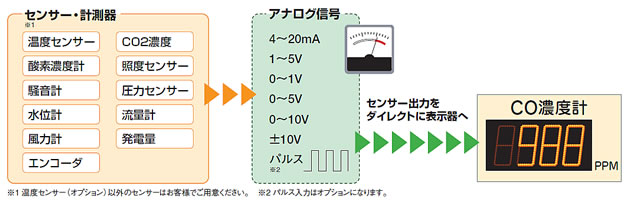

■タイプ＆使用例
■構成例
■仕様
| 品番 |
STK-14E |
STK-14M |
STK-14L |
| 設置環境 |
屋内 |
表示文字寸法
（H×W） |
50×35mm |
100×50mm |
160×80mm |
| 可視距離 |
約20m |
約40m |
約60m |
| 表示桁 |
4桁 |
| 表示可能範囲 |
3桁：-99～999、4桁：-999～9999
（お客様の指示により先の範囲でスケーリングします。） |
| 表示色 |
赤色 |
外形寸法
（突起物含まず）
（W×H×D） |
300×200×100mm |
450×300×100mm |
700×400×100mm |
| 材質・仕上げ |
鋼板・塗装（5Y 8.5/0.5） |
| 重量 |
約3kg |
約5kg |
約15kg |
| 消費電力 |
約30VA |
| 電源電圧 |
AC100V±10％（50/60Hz） |
| アナログ入力 |
4～20mA、1～5V、0～1V、0～5V、0～10V、±10V、パルス（オプション） |
| AD変換分解能 |
10ビット（入力範囲を1024に分割） |
| 表示更新周期 |
0.24、1、5、10、30、60、600秒から選択
（更新時の直前100msに10回サンプリングした平均値） |
| 出力（オプション） |
リレー出力（a接点）2点 最大定格：AC250V 2A/DC30V 2A |
| 使用温度 |
-20～50度 |
| 使用湿度 |
35～85％RH（結露なきこと） |
| 取付方法 |
天板に取付金具（アイボルト）付き |
| 文字 |
フォント |
丸ゴシック |
| タイトル |
5文字まで指定可能 |
| 単位 |
3文字まで指定可能 |
| センサー |
オプション
（温度センサーはメーカー用意あり。それ以外のセンサーはお客様でのご用意となります。） |
※ご注文時には「入力タイプ」「表示上限値/下限値」「表示更新時間」「タイトル文字」の情報が必要です。
| 型式 |
STK-23L |
STK-24L |
STK-23LL |
STK-24LL |
| 設置環境 |
屋外 |
表示文字寸法
（H×W） |
160×80mm |
515×280mm |
| 可視距離 |
約60m |
約80m |
| 表示桁 |
3桁 |
4桁 |
3桁 |
4桁 |
| 表示可能範囲 |
3桁：-99～999、4桁：-999～9999
（お客様の指示により先の範囲でスケーリングします。） |
| 表示色 |
高輝度赤色 |
外形寸法
(突起物含まず)
（W×H×D） |
300×200×100
mm |
450×300×100
mm |
1600×1100×300
mm |
2000×1100×300
mm |
| 材質・仕上げ |
鋼板・塗装（N3.0） |
| 重量 |
約15kg |
約200kg |
| 消費電力 |
約30VA |
| 電源電圧 |
AC100V±10％（50/60Hz） |
| アナログ入力 |
4～20mA、1～5V、0～1V、0～5V、0～10V、±10V、パルス（オプション） |
| AD変換分解能 |
10ビット（入力範囲を1024に分割） |
| 表示更新周期 |
0.24、1、5、10、30、60、600秒から選択
（更新時の直前100msに10回サンプリングした平均値） |
出力
（オプション） |
リレー出力（a接点）2点 最大定格：AC250V 2A/DC30V 2A |
| 使用温度 |
-20～50度 |
| 使用湿度 |
35～85％RH（結露なきこと） |
| 取付方法 |
背面にボルト付き |
| 文字 |
フォント |
丸ゴシック |
| タイトル |
5文字まで指定可能 |
| 単位 |
3文字まで指定可能 |
| その他 |
保護等級IP23 |
| センサー |
オプション
（温度センサーはメーカー用意あり。それ以外のセンサーはお客様でのご用意となります。） |
※ご注文時には「入力タイプ」「表示上限値/下限値」「表示更新時間」「タイトル文字」の情報が必要です。
■オプション
| 品名 |
備考 |
| タイトル文字/単位文字 |
タイトル5文字と単位3文字を超える場合、特殊フォントなど |
| 温度センサーBOX |
屋外ケース付き温度センサー（STK-23L/STK-24Lに対応）
-25～50℃、ケーブル帳2.5m |
| パルス入力 |
エンコーダからの入力に対応（Max.200Hz） |
| 出力 |
回転灯などの外部機器を接続して警報に。（回転灯等は含みません。） |
| ステンレス仕様 |
STK-23L/STK-24Lのみ対応。
塩害対策や環境の悪いところに。 |
| 特注仕様 |
白色表示、両面表示、2段・3段表示など |
|
