超小型CCDカメラ／品番 M244N3412L		【詳細表示】
商品番号	M244N3412L	価　格
注：モニターは別売です	画素数が34万画素に。 LED光源付で、特に拡大撮影時の光量不足を補います。 光源付ながら、カメラヘッドの大きさは、わずかφ14×100�o。暗く狭い場所でも使用できます。 映像出力信号はNTSC方式（一般のテレビ信号と同じ）です。お手持ちのテレビがモニターとしてそのままご利用になれます。また、ビデオキャプチャーを用いれば、パソコンへも映像を取り込めます。光源は特に、拡大撮影時に威力を発揮します。	超小型CCDカメラ 品番　M244N3412L 価格　\86,000-
■特長 ●光量不足に威力を発揮 特に、オプションのレンズアダプターを使用した拡大撮影の光量不足に威力を発揮します。光源を先端から離し、導光管に光を反射させることで、拡大撮影に最適な、柔らかい光を出します。 ●狭い場所でも使用可能 光源付ながら、カメラヘッドの大きさは、わずかφ14×100�o。またコントローラーとCCDカメラヘッドを切り離して、直径4�o、長さ960�oのケーブルで接続することにより、狭い場所での使用も可能です。 ●使い方もシンプル 究極の小型化を実現するために、電源スイッチさえ省略しました。ACアダプターを接続するだけで、電源が「ON」になります。あとは付属のAVケーブルで、テレビと接続するだけで画像を見ることが出来ます。 ●オプション使用で拡大撮影が可能 オプションのレンズアダプターを用いれば、拡大（マクロ）撮影が可能です。
■用途 ●半導体の検査に ●学校、研究室の実験用に ●金属表面の検査に ●毛髪、皮膚表面の検査に ●切手、紙幣の検査に ●塗装の仕上がり状態のチェックに ●宝石の識別に ●アパレル、クリーニング等における事故品の検査に

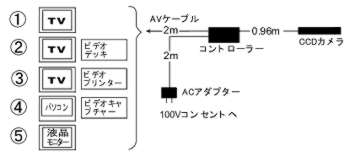

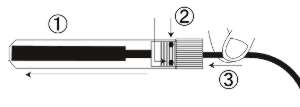

■使用方法 下の接続例のいずれかで接続し、画像を見ながらフォーカス調整をおこなってください。 また導光管が画面に写り込む場合は、カメラヘッドの調整も併せて行ってください。 ●接続例 �@TVへ接続してみる �ATVへ接続、ビデオで録画 �BTV+ビデオプリンターでプリントする �Cパソコン+ビデオキャプチャーで映像の取込み �D液晶モニターへ接続して見る ●フォーカス調整 導光管を外し、先端のレンズ部を回して調整します。 ●カメラヘッドの調整 （1）導光管を取り外す。 （2）六角レンチ(Ｍ2)でイモネジを取り外す。 （3）CCDカメラのヘッドを、導光管の先端のわずか手前まで押し出す。 �@ヘッド（カメラ部） �AM2サイズのイモネジが2ヶ所ついている。 �Bこの部分を手で持って前に押し出すとヘッドが 前方に移動します。

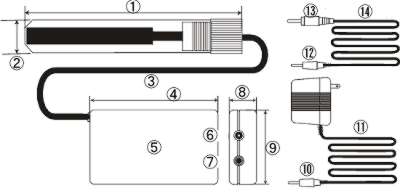

■外形寸法図 �@ヘッド（カメラ部）100�o �A14�o �Bケーブルφ4�o長さ1m �C58.5�o �D本体 �EDCプラグ入力 �Fビデオアウト �G12.5�o �H34�o �IDCプラグ �JACアダプター（ケーブル2m） �Kミニプラグ �LRCAプラグ �MAVケーブル（ケーブル2m）
■セット内容 ●光源付きCCDカメラ本体 ●AVケーブル ●ACアダプター
■仕様 品番 M244N3412L センサー 1/7インチ　CCDエリアセンサー 赤外線カットフィルター 有 表示画素数 34万画素 画素ピッチ 4.52×4.52μm 走査方式 2:1インターレース 映像出力信号 NTSC　コンポジットビデオ シャッタースピード オート 画角 水平：51° 垂直：42° 焦点距離 ｆ＝2.1�o 明るさ Ｆ＝2.8 光源 白色LED　4灯 筐体素材 透明カバー：アクリル ヘッド（カメラ部）：アルミ 本体：ABS樹脂 ヘッド・本体重量 60g（ACアダプター別） 使用温湿度 温度：0〜40℃ 湿度：20〜80%（結露なきこと） 電源電圧 付属ACアダプター　DC12V 消費電流 150mA以下
■オプション ●レンズアダプター �@CCDカメラ �Aレンズアダプター �B標準レンズ 品番　M244N3412L-OP1 価格　\4,900- ◇本体付属の標準レンズと組み合わせることで、 拡大（マクロ）撮影ができます。（望遠レンズではありません） ◇1セット4個入り　（内、予備1個）。 ◇（参考）アダプター数とモニターサイズ別の倍率 アダプター モニターサイズ別倍率 3インチ 5インチ 12インチ 14インチ 19インチ 21インチ 29インチ 1個 15 25 60 70 95 105 145 2個 36 60 144 168 228 252 348 3個 69 115 276 322 437 483 667

運賃、および消費税は、記載価格には、含まれていません。
