| 紫外線硬化補修材、水漏れ補修材／品番 WPSU-１５５ |
【詳細表示】
|
| 商品番号 |
WPSU-１５５ |
価 格
|
|
|
この紫外線硬化補修材はゴムのような柔らかいFRPシートがUV（紫外線）に触れる事によって硬化し、又、シートに含まれる樹脂によって素材を問わず強力に接着しながら強度を増していきます。
又、従来の熱硬化性FRPに比べ耐候性に優れ、耐熱温度も-30℃〜+200℃の範囲で使用できる画期的新メンテナンス材です。本製品は日本を始め世界各国で飛躍的に使用され、業種を問わず設備の延命化、修繕コストの削減、作業時間の短縮など、様々な分野で大きく貢献しています。
そして、従来からのライニング工法から環境に優しい21世紀型補修材として品質の安定した紫外線硬化型FRP（ガラス繊維強化プラスチック）を提供して参ります。 |
紫外線硬化補修材、
水漏れ補修材
★WPSU-155
ｻｲｽﾞ155mm×80mm
（梱包-20枚入）
価格￥40.000-
★WPSU-300
ｻｲｽﾞ300mm×225mm
（梱包-10枚入）
価格￥70.000-
★WPSU-450
ｻｲｽﾞ450mm×450mm
（梱包-5枚入）
価格￥85.000-
★WPR-1000
ｻｲｽﾞ920mm×10m
（梱包-1本入）
価格￥350.000- |
■特長
| ●施工が簡単 |
ﾊｻﾐ、ｶｯﾀｰﾅｲﾌ等で任意の形にカットでき、補修部に手で貼り付けるだけです。 |
| ●施工時間の短縮 |
貼り付け補修部が紫外線（太陽光）によって10分〜1時間で強力に接着しながら強度を増していきます。（屋内及び曇天の時は紫外線ランプで硬化させます。） |
| ●作業環境に優しい |
従来のライニング工法に比べて樹脂の調合など専門職を必要とせず、誰でも簡単に施工でき、ガラス等の飛散もなく安全でクリーンな作業環境を提供します。 |
| ●品質の安定 |
収縮はほとんどなく、FRPシート化によって安定した強度と仕上がりが得られます。 |
| ●施工後の処置が簡単 |
穴あけ、塗装、サンドがけができます。 |
| ●幅広い用途 |
防水性、絶縁性、耐候性、耐食性、耐衝撃性（200℃可）に優れ幅広い分野で使用出来ます。 |
| ●公的機関での認定 |
JIS A 1322｢建築用薄物材料の燃焼試験｣による防炎1級に合格、食品衛生法｢食品添加物の規格基準｣に適合、JWWA
Z108（日本水道協会規格）の｢水道用資機材の浸出試験｣に適合しています。国土交通省新技術情報システムに登録されています。No.CB-990022 |
■用途
| ●適合材料 |
金属、コンクリート、プラスチック、木材、ガラス等 |
| ●用途分類 |
（電気） |
制御盤、モーター、電線管、プルボックス、ケーブルダクト、送電鉄塔、照明柱、EP、空調機器、絶縁材料等 |
| （機械） |
タンク、配管、架台、保温材、手摺等 |
| （土木建築） |
コンクリート、屋根、雨樋、橋桁、水門、フェンス等 |
| （その他） |
浴室、コンテナ、マフラー、車、ボート、木材、プール、排水トラフ等 |
| ●業種 |
電力、ガス、石油、化学、パルプ、船舶、食品、電機、車輌、上下水道、鉄鋼、住宅、港湾施設、空港、その他全産業に及ぶ。 |
■使用説明書
ポリエステルレジンとグラスファイバーを一体化し、フィルムでラミネートした紫外線硬化型FRPシートです。従来のライニング工法と比べて、樹脂と硬化剤の混合ミス等による仕上がりのバラつきがなく、紫外線により短時間で硬化するので、作業はクリーンで簡単、時間がかかりません。また、特殊な道具を必要としませんので、どなたでもテープ感覚で補修が出来ます。 |
 |
■商品種類
|
品番
|
形状
|
厚み
|
寸法
|
重量
|
梱包
|
| WPSU-155 |
シート
|
1.5mm
|
155mm×80mm
|
40g/枚
|
20枚入
|
| WPSU-300 |
シート
|
1.5mm
|
300mm×225mm
|
200g/枚
|
10枚入
|
| WPSU-450 |
シート
|
1.5mm
|
450mm×450mm
|
610g/枚
|
5枚入
|
| WPR-1000 |
ロール
|
1.5mm
|
920mm×10m
|
42kg/本
|
1本入
|
■仕様
| 成分 |
ポリエステル（含 6%スチレン） |
| ガラス含有率 |
約30% |
| 耐圧 |
1.2MPa（容器の外部から貼付。硬化後、1.2MPaで漏れない事） |
| 耐熱温度 |
-30℃〜200℃［JIS K 7207］ |
| 比重 |
1.2 |
| 燃性 |
JIS A 1322防炎1級 |
| 絶縁破壊強さ |
22kV/mm［JIS C 2110］ |
| 硬化後の厚み |
1.5mm |
| シャルピー衝撃値 |
64.4ｋJ/平方m |
| 線膨張率 |
2.5×10の-5乗 |
| 硬化時間 |
10〜50分（日照条件により変化有り） |
| 吸水性 |
水は吸いません |
| 耐油性 |
石油・植物・動物系油の仕様に適します。 |
| 収縮性 |
硬化後14日にて0.2%以下 |
| 接着剤の強度 |
耐候性試験前1.92MPa［JIS K 6850］
耐候性試験後［JIS A 1415］5.22MPa［JIS K 6850］ |
| 引張り強度 |
30.9MPa |
| 耐候性 |
外観変化なし |
| 耐摩耗性 |
52.2mg以下（1000gf荷重で500回転後の損失） |
| 耐薬品性 |
使用可能：塩酸・硫酸等の酸、水酸化アンモニア等の弱アルカリ
使用不可：液化アンモニア等の強アルカリ |
| 形状 |
シートタイプ、ロールタイプ |
※記載の特性値は実測値であり保証値ではありません。 |
|
■耐圧試験（10ｋ-600A鋼管模擬貫通穴修繕 シュミレーション）
＜目的＞
1050A及び1200A鋼管外面補修工事に先駆けて性能を実証する為、この補修剤を鋼管の外面に巻きつける事により管内流体の漏洩を防止できることの検証を行った。
＜試験概要＞
耐圧試験用配管ブロックを製作し、模擬貫通穴を設ける。管外面をケレン（磨き処理）して補修剤を貼付け硬化させる。管内に常温水を注入、段階的に加圧し漏洩の有無を確認する。
＜検証＞
電気ポンプにて常温水道水を注入加圧。7kgｆ/平方cm保持150分放置にて漏洩なし。
|
■紫外線硬化補修材、水漏れ補修材を用いた工事例
・海水配管修繕工事（1050A/1200A鋼管 直管・エルボ・チーズ部）
・ダム・クレストゲート外補修工事（施工面積：45平方m ゲート外コンクリートクラック部）
・浄化センター管廊内コンクリート漏水修繕工事
・配管漏水他修繕工事
・上水配管水漏修繕
・照明灯用鉄柱地際部他防蝕処理工事
|

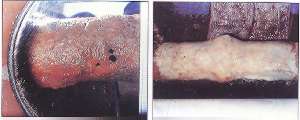

■施工例
★復水器連絡管修繕
 |
★蒸気配管修繕（管内蒸気温度154℃）
 |
|
★プール修繕
|
★雨水配管接合部修繕
|
★プルボックス腐食修繕
 |
★制御盤腐食修繕
 |
|
