| 3次元振動計測パックシリーズ リード線タイプ / WPVP-A3シリーズ |
【詳細表示】
|
| 商品番号 |
WPVP-A3シリーズ |
価 格
|
 |
●計測パックのリード線タイプです
●三軸(x, y, z)方向の振動(加速度)測定が可能
●モーションレコーダー単体でのスタンドアロン測定
（トリガー機能を追加）・メモリ記録
●PC(windows98)のシリアルポートに接続して
データの取り込み
●PC(windows98)のシリアルポートに接続して
データの取り込み
●PCに接続しながらリアルタイムの運動計測も可能
●測定データ取り込みソフトウエア付属
●測定データは市販表計算ソフト等で読込可能
|
3次元振動計測パックシリーズ リード線タイプ
品番 WPVP-A3シリーズ
価格は下記を参照下さい |
●用途例
◇人体などの動作、モーション測定・記録
◇各種機器の迅速な振動・動作の測定・記録
◇運搬物の搬送時モニタ |
|
 |

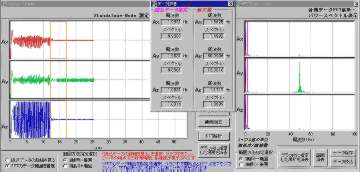

●付属ソフトの機能例
メモリに保存されたデータの読込と、
FFTによる周波数成分解析の様子 |
|
■仕様
|
項目
|
WPVP-Ａ3-04bc
|
WPVP-Ａ3-10bc
|
WPVP-Ａ3-20bc
|
WPVP-Ａ3-50bc |
単位 |
|
計測データ
|
3軸一体圧電型加速度センサによる振動波形
|
|
|
検出範囲
|
±20（±2）
|
±50（±5）
|
±100（±10）
|
±250（±25）
|
m/sec2
（G)
|
|
非直線性
（センサ仕様）
|
±2*1
|
％
|
|
多軸感度
（センサ仕様）
|
±10*1
|
％
|
|
応答周波数
（センサ仕様）
|
0.8〜1000*1
|
Hz
|
|
波形分解能
|
256
|
|
|
単独モード時
測定データ数
|
43200
|
|
|
測定時間
|
最大2時間23分20秒（200mSecサンプリング時）
コンピュータ接続リアルタイムモードですと長時間(ハードディスク容量分)測定可能です。
|
|
|
測定周期
|
1*2、2*2
5、10、50、100、200
|
msec
|
|
通信
接続規格
|
RS232C:D-sunb 9pin
|
|
|
通信速度
|
38400
|
bps
|
|
電源
|
リチウムボタン電池 CR2032×2
|
個
|
|
電池寿命
|
連続動作時、約5時間
|
時間
|
|
動作温度
|
-20〜+60
|
℃
|
|
外形寸法
|
W85×D50×H30（突起部含まず）
|
ｍｍ
|
|
本体重量
|
90
|
ｇ
|
|
付属品
|
PC接続ケーブル（1.5ｍ）、データ収集ソフトウェア（CD-ROM)
|
|
| 本体価格 |
￥75,000- |
￥75,000- |
￥75,000- |
￥75,000- |
|
|
別売りセンサー価格は、下記です。 |
|
| 品番 |
WPVP-Ａ3-04bc-SE |
WPVP-Ａ3-10bc-SE |
WPVP-Ａ3-20bc-SE |
WPVP-Ａ3-50bc-SE |
WPVP-Ａ3-100bc-SE |
センサーヘッド
価格 |
￥mail- |
￥mail- |
￥mail- |
￥40,000- |
￥40,000- |
*1測定物への取り付け方法により異なります。
*2PC接続リアルタイム計測時のみ
※上記仕様は、予告無く変更する場合がございます。
※上記仕様以外の製品につきましては別途ご相談下さい。
|
