床固定アーム関節型ジブクレーン／品番　M303BC-FFAJ1620K 【詳細表示】
商品番号 M303BC-FFAJ1620K 価　格

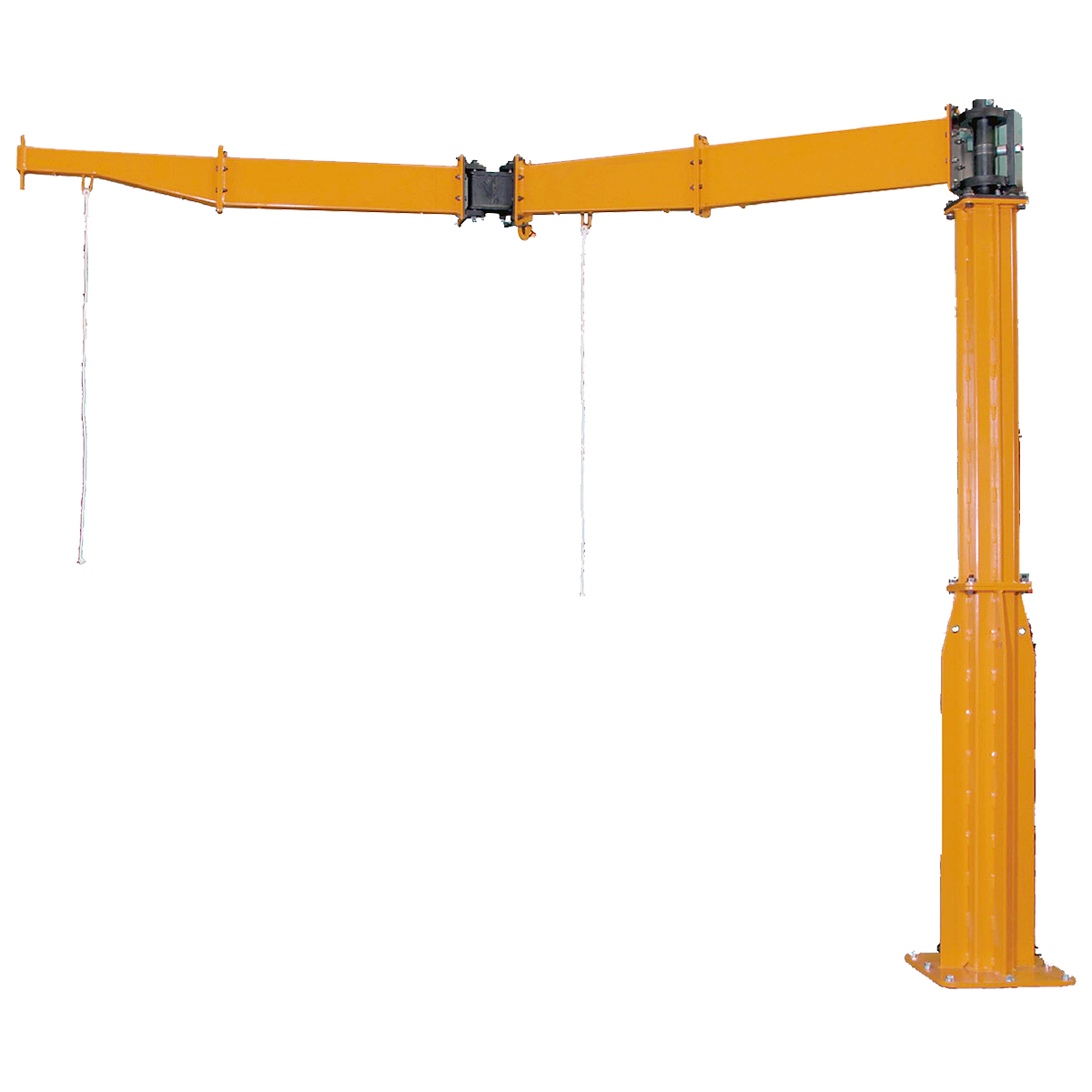

床固定アーム関節型ジブクレーン/M303BC-FFAJ1620K 床固定アーム関節型ジブクレーン
品番　M303BC-FFAJ1620K
価格は下記をご覧ください。
■特長
●自在間接式です。吊り上げ時、関節はあらかじめ曲がっている方向を起点に動作します。
●コンクリート床の任意の場所にアンカーボルトで固定設置できます。
●近くに固定する柱がなく、天井も高く、床以外に固定出来ない場所での使用に最適です。
●アームの組立、分解が非常に簡単です。
●アームは中央の関節が、左右に１８０°曲がるようになっているため、大変広い作業範囲を確保します。
●周りに障害物がない場合に、アーム全体が３６０°回転するため、作業範囲がさらに広がります。

■床アンカー固定部（床にアンカーボルトで直接固定）
規定強度以上のコンクリート床であれば設置場所は自由です。
※取付はユーザー様にての施工になりますアンカーボルトは付属されておりません。


■使用例
大型旋盤などへの加工物の取付、取外しに、機械のように設置して大変便利で作業効率を上げることができます。



■仕様
品　番 つり上げ荷重 揚程 アーム長 質量
M303BC-FFAJ1620K 160kg 3m 1987mm 284kg
M303BC-FFAJ1630K 2987mm 314kg
M303BC-FFAJ1640K 3987mm 332kg
M303BC-FFAJ2520K 250kg 3m 1968mm 377kg
M303BC-FFAJ2530K 2968mm 420kg
M303BC-FFAJ2540K 3968mm 443kg
M303BC-FFAJ4920K 490kg 3.1m 1958mm 575kg
M303BC-FFAJ4930K 2958mm 640kg
M303BC-FFAJ4940K 3958mm 675kg
※ 揚程には、チェーンブロックフック間最小距離が含まれておりません。



■寸法図（単位：mm）

品　番 柱 床固定部 ホイスト取付部
H H1 H2 H3 D4 T H4 D D1 D2 H5 D3 T1
M303BC-FFAJ1620K 3260 1430 1430 400 □150 18 □500 φ600 φ450 φ20 15 60 10
M303BC-FFAJ1630K
M303BC-FFAJ1640K
M303BC-FFAJ2520K 3250 1385 1385 480 □180 18 □500 φ600 φ450 φ20 15 60 14
M303BC-FFAJ2530K
M303BC-FFAJ2540K
M303BC-FFAJ4920K 3355 1400 1400 555 □200 25 □600 φ700 φ550 φ24 19 82 16
M303BC-FFAJ4930K
M303BC-FFAJ4940K



図面
番号		 品番 アーム長 旋回部アーム下
L L1 L2 L3 L4 L5 L6 K1 K2 E1 E2
① M303BC-FFAJ1620K 2000 - 800 - 800 - - 115 272 53 153
② M303BC-FFAJ1630K 3000 - - 500 500
③ M303BC-FFAJ1640K 4000 1000 1000 - -
① M303BC-FFAJ2520K 2000 - 750 - 750 - - 134 334 89 239
② M303BC-FFAJ2530K 3000 - - 500 500
③ M303BC-FFAJ2540K 4000 1000 1000 - -
① M303BC-FFAJ4920K 2000 - 690 - 690 - - 166 412 88 239
② M303BC-FFAJ4930K 3000 - - 500 500
③ M303BC-FFAJ4940K 4000 1000 1000 - -

運賃、および消費税は、記載価格には、含まれていません。
