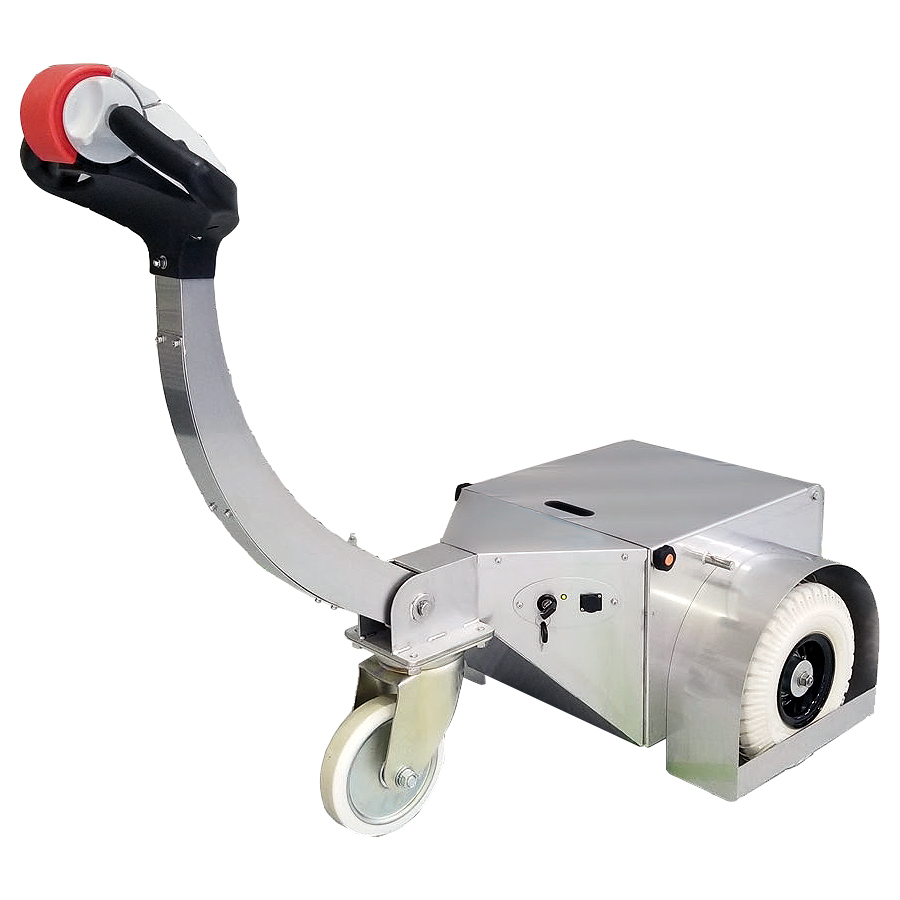

ステンレスカバー重量電動牽引台車ドライブユニット1000kg/品番 MB17ED-SUS1000K 【詳細表示】
商品番号 MB17ED-SUS1000K 価 格
ステンレスカバー重量電動牽引台車ドライブユニット1000kg/MB17ED-SUS1000K ステンレスカバー重量電動牽引台車ドライブユニット1000kg
品番 MB17ED-SUS1000K
●重量物搬送の省力化に

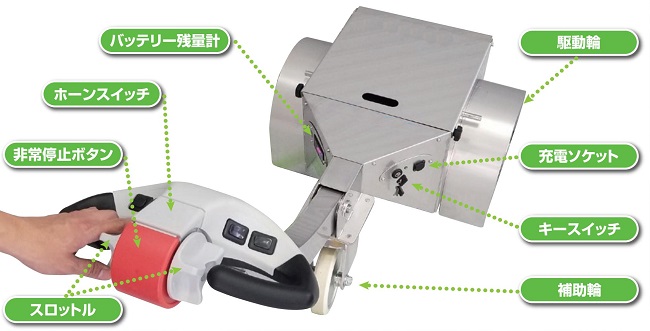

●ラクラクスロットル操作
●最大荷重1,000kg/1,500kg

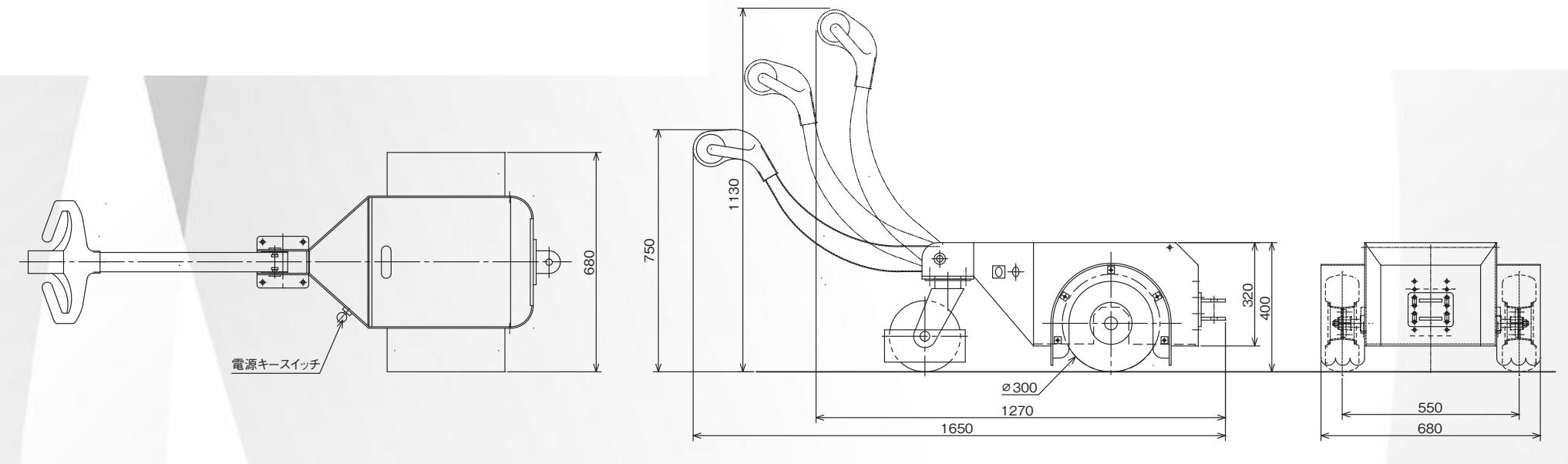

■仕様
品番 MB17ED-SUS1000K MB17ED-SUS1500K
最大けん引質量 1000kg 1500kg
全高 1130mm 1130mm
全幅 680mm 680mm
全長 1270mm 1270mm
走行装置 モーター DC24V600W DC24V800W
減速装置 ギヤー式 ギヤー式
ブレーキ 電磁ブレーキ 電磁ブレーキ
制御装置 無段変速 無段変速
走行速度 前進・後進 無段変速 無段変速
無負荷 0~約3km/H 0~約3km/H
負荷 0~約2km/H 0~約2km/H
駆動車輪 φ300 φ300
自重 約180kg 約185kg

運賃、および消費税は、記載価格には、含まれていません。
