屋上換気扇(標準型)/MC16NRF-R40FS

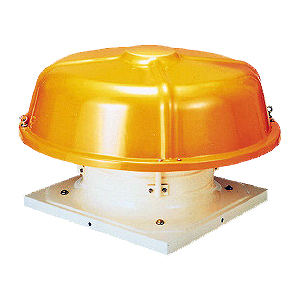

屋上換気扇(標準型) 品番　MC16NRF-R40FS

【詳細表示】

商品番号

MC16NRF-R40FS

価　格

屋上換気扇(標準型)
品番　MC16NRF-R40FS
価格は下記をご覧ください。

■特長
●屋上型換気扇
●超軽量、腐食に優れたFRPドーム採用
●整流板採用により低騒音化を実現
●3相200V電源

＜標準型＞
熱の溜まりやすい天井から空気を排出する最も効率の良い換気扇
雨水の侵入を防ぐポディ形状（ポディ側面を伝って上がってくる雨水も完全シャットアウト）。

＜低騒音型＞
屋上換気扇は建物屋上に設置しますので、取付位置によっては隣接建物の開口部や窓近くになる場合があり騒音のトラブルの原因となる場合があります。低騒音機種は、標準モータより多極化したモータを採用して、低騒音化を図っております。その為、標準モータよりも回転数が低くなり、ハネの風切り音の低下を実現しました。

＜風圧シャッター型＞
風圧シャッター採用で、停止時にはシャッターが閉まり、冬季の暖房の漏れを防ぎたい、停止時の逆風による風の侵入を防ぎたい、鳥の侵入を防ぎたい等の要望に対応

＜自然換気型＞
室内外の温度差と屋外風力を利用した、モータ・ハネを搭載しない省エネ自然換気扇です。屋上に開口を設けることにより、一定の換気量が必要のない倉庫や、騒音制限のある工場にもご利用可能・電力不要モデル

※停止時はシャッターが閉じておりますが、運転時は風圧でシャッターが開きます。

＜防食型＞
酸・アルカリ・塩酸などの腐食性ガスや液体を取り扱う工場には、防食型屋上換気扇を選定してください。防食型屋上換気扇はボディとモータに3級防食塗装を施した3級防食適合品です。

■寸法図

ハネ径	サイズ（mm）
ハネ径	A	B	C	D	E	F^※1	G^※2	H
400タイプの機種	900	418	630	50	300	260	560	25
500タイプの機種	1040	523	710	50	320	315	635	25
600タイプの機種	1200	623	800	55	370	339	709	25
750タイプの機種	1462	773	1000	65	455	460	915	35
890タイプの機種	1775	923	1250	65	560	420	980	35

※1：MC16NRF-NR50FESはF寸法は321、G寸法は641
※2：MC16NRF-TR60FESはF寸法は345、G寸法は715

■防食階級表(防食型モータ選定表)

■仕様

品番	ハネ径 (mm)	電源 (V)	モータ		定格電流値(A) ^※1	最大風量^※2 (m3/min)	騒音値^※3 (dB)	質量 (kg)
品番	ハネ径 (mm)	電源 (V)	公称出力	極数	50/60Hz	50/60Hz	50/60Hz	質量 (kg)
標準型
MC16NRF-R40FS	400	3相200	200W	4P	1.5/1.5	62/69	65/68	27
MC16NRF-NR50FS	500	3相200	400W	6P	2.1/2.2	81/95	61/64.5	39.5
MC16NRF-TR60FS	600	3相200	750W	6P	4.7/5.0	133/155	62.5/67.5	62.5
MC16NRF-TR75FS	735	3相200	1500W	6P	8.0/10.5	217/251	71/75	91.5
MC16NRF-TR90FS	890	3相200	2200W	6P	12.5/14.0	337/388	76.5/81	145
低騒音型
MC16NRF-R60FLS	600	3相200	400W	8P	2.9/2.9	92/105	56/58	57
MC16NRF-R75FL2S	735	3相200	750W	8P	4.9/6.1	200/233	62/65	89
MC16NRF-R90FL2S	890	3相200	1500W	8P	8.2/7.2	268/296	69/73	131
風圧シャッター型
MC16NRF-R40FES	400	3相200	200W	4P	1.5/1.5	62/69	65/68	31.5
MC16NRF-NR50FES	500	3相200	400W	6P	2.1/2.2	81/95	61/64.5	46
MC16NRF-TR60FES	600	3相200	750W	6P	4.7/5.0	133/155	62.5/67.5	70
MC16NRF-TR75FES	735	3相200	1500W	6P	8.0/10.5	217/251	71/75	102.5
MC16NRF-TR90FES	890	3相200	2200W	6P	12.5/14.0	337/388	76.5/81	157.5
自然換気型^※4
MC16NRF-R40FNS	ボディ同径（呼称）400タイプ							19
MC16NRF-R50FNS	ボディ同径（呼称）500タイプ							25.5
MC16NRF-R60FNS	ボディ同径（呼称）600タイプ							34
MC16NRF-R75FNS	ボディ同径（呼称）750タイプ							49
MC16NRF-R90FNS	ボディ同径（呼称）900タイプ							76.5
3級防食適合品
MC16NRF-R40FCS	400	3相200	200W	4P	1.5/1.5	62/69	65/68	27
MC16NRF-NR50FCS	500	3相200	400W	6P	2.1/2.2	81/95	61/64.5	39.5
MC16NRF-TR60FCS	600	3相200	750W	6P	4.7/5.0	133/155	62.5/67.5	62.5
MC16NRF-TR75FCS	735	3相200	1500W	6P	8.0/10.5	217/251	71/75	91.5
MC16NRF-TR90FCS	890	3相200	2200W	6P	12.5/14.0	337/388	76.5/81	145

※1：定格電流値は、屋上換気扇としての定格電流値を設定、表示しています。モータ銘板に記載されている電流値と一致しないことがありますのでご注意ください。
※2：最大風量は、静圧0Pa時の値です。
※3：騒音値は排気口1.5mでの計測値です。
※4：設置後でも自然換気型屋上換気扇にモータ・ハネを取り付けることにより、通常の強制換気扇に変更していただくことが可能です。

運賃、および消費税は、記載価格には、含まれていません。
