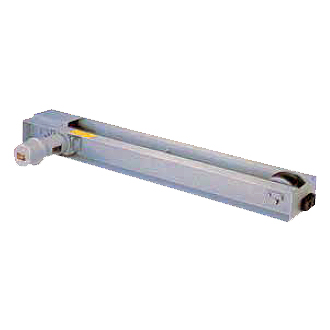

トップランニング形クレーンサドル（1t×10m/2t×8m）/ST-0.2D4

トップランニング形クレーンサドル（1t×10m/2t×8m）／品番　ST-0.2D4

【詳細表示】

商品番号

ST-0.2D4

価　格

トップランニング形クレーンサドル（1t×10m/2t×8m）
品番　ST-0.2D4
価格は下記をご覧ください。

■特長
●ホイストクレーン用として適用範囲も広く、一般に多く使用されています。
●フランジ付車輪
●フレームはチャンネル鋼使用

■サドル選定表

■サドルと主桁の(シングルガーダ)取付例
サドルと主桁の代表的な取付例を図1～4に示します。
走行レールの高さを一定にした場合、図1はレールと天井の間の余裕が大きい場合に適用可能で、吊上代が最大にとれます。
図2→図4と順次レールと天井間の余裕が小さくなる場合に適用され、同時に吊上代も小さくなっていきます。
※尚、ST-0.2D形で天井の余裕のない場合は柊15の様な方法で施工ください。（寸法図のM寸法による制約有）

形名	d	B
ST-0.2D形	M14	30
ST-0.4D形	M16	35
ST-0.75D	形M20	35

I形鋼巾	100	125	150
w	540	565	590
A	160	185	210

■共通仕様

形式		トップランニング形普通形
ガーター種類		シングル	ダブル
容量		1～5t
最大スパン		20ｍ
走行速度	50Hz	0.35 m/sec 21 m/min
	60Hz	0.417 m/sec25 m/min
電源		200V　50/60Hz 220V　60Hz
定格		25%ED 150回/時

■仕様

品番		ST-0.2D4	ST-0.4D4	ST-0.4D5-L
容量×スパン (t×m)		1×10 2×8	3×12	3×16
モータ容量 (kW)		0.26×2	0.4×2
定格電流 (50/60Hz)		(18A/15A)×2	(3.0A/2.4A)×2
始動電流 (50/60Hz)		(5.3A/4.7A) ×2	(12.3A/10.9A)×2
車輪径（材質）		φ140mm (FCD)	φ180mm (FCD)
最大輪重	シングルガーダ	16kN	24kN	28kN
	ダブルガーダ	-	-	-
適合する走行レール		15kg / 22kg

※保護構造⋯屋内形※装色⋯サドルフレーム部・ギヤードモータ部共に錆止塗装(グレー)。
※最大輪重とは、サドル選定表の最大巻上容量・最大スパンのクレーンにおいて、ホイストが片側の移動限度まで寄った場合を想定したもので、天井クレーンの設置される建物や走行レール架台が強度に耐えるかどうか判断するのに必要な数値です。

品番		ST-0.75D4	ST-0.75D4-W	ST-0.75D4-L
容量×スパン (t×m)		5×14	5×18	5×20
モータ容量 (kW)		0.75×2
定格電流 (50/60Hz)		(4.5A/3.8A)×2
始動電流 (50/60Hz)		(20.6A/17.5A)×2
車輪径（材質）		φ250mm(FCD)
最大輪重	シングルガーダ	40kN	40kN	54kN
	ダブルガーダ	-	54kN	54kN
適合する走行レール		22kg / 30kg

品番		ST-0.2D4	ST-0.4D4	ST-0.4D5-L
サイズ	A	1508	1748	2278
	B	1240	1440	1970
	C	359	423
	φD	140	180
	φE	165	204
	φF	165	205
	G	143	161.8
	H	84	88
	J	130	142
	K	162	182
	L	125	150
	M	7.5	27.5
	N	12.5	0
	P	62.5	75
	R	65	75
	S	230	260
	T	6	6.5
	U	99	119
	V	260	292
	Y	φ150	φ152

品番		ST-0.75D4	ST-0.75D4-W	ST-0.75D4-L
サイズ	A	2204	2904	3212
	B	1800	2300	2600
	C	466		467
	K	232		272
	L	200		250
	M	55		45
	P	100		125
	R	80		90
	T	7.5		9
	U1	167	367	371
	U2	167		171
	V	330		350
	W	12	-	-
	X	-	142	146

運賃、および消費税は、記載価格には、含まれていません。
