小型電動引張圧縮試験機(10N~50N)校正証明書付き/品番 M2749VZ-S201F-5R1M 【詳細表示】
商品番号 M2749VZ-S201F-5R1M 価 格

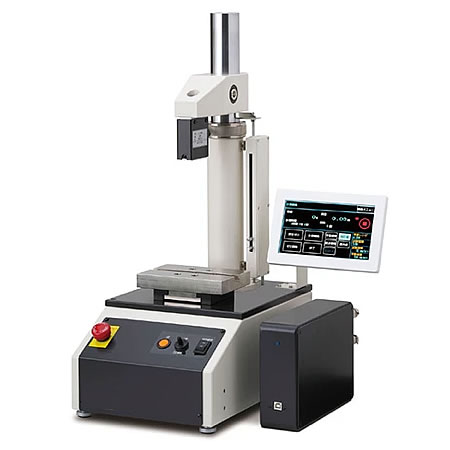

小型電動引張圧縮試験機(10N~50N)校正証明書付き/M2749VZ-S201F-5R1M 小型電動引張圧縮試験機(10N~50N)校正証明書付き
品番 M2749VZ-S201F-5R1M
価格は下記をご覧ください
最大荷重2kNまでの各種荷重測定ができるコンパクトサイズの引張圧縮試験機です。


■特徴
●中容量ですが昇降軸の1コラム式なので作業性が良い
●ボールねじの駆動式
●タッチパネル操作盤
●作業性に優れた1コラム式

■主な用途
●中程度の荷重の各種材料試験
●機構部品・製品の各種評価試験


■付属機器・拡張オプション
●アナログ外部出力
アナログ機器への接続用に、荷重と変位の値を10V/FSで出力するオプション
●速度特殊仕様
●ソフトウェア各種


■寸法図


※1:試料取付スパンは、ロードセルヘッドを昇降軸の最も高い位置に固定したときのロードセルと定盤との間隔です。
※2:ロードセルのねじ径は、試験機の最大荷重によって異なります。
1kN以上:M12P1.75メス、500N以下:M6P1オス
※3:保護カバーなどのオプションが含まれる場合、全幅62→88mmのType Bとなります。


■標準仕様
品番 M2749VZ-S201F-**** (※1)
最大荷重 2kN
最小単位 [型式別荷重レンジ組合せ表]/[荷重レンジ各仕様表]参照
荷重表示
荷重精度 JIS 1級試験機(測定指示値の±1%以内)
変位最小単位 0.01mm
駆動方式 ブラシレスモーター
速度範囲 5~500mm/min
ストローク 130mm
試料取付スパン 175~273mm
支柱までの距離 75mm
テーブル寸法 150×100 T溝付
安全装置 任意設定上下限リミットスイッチ
オーバーロード自動停止
基本機能 試験条件内部メモリ保存機能
ピークホールド機能
サイクル動作機能
破断点検出機能
開始点検出機能
自動送り機能
自動原点復帰機能
結果合否判定機能
外部出力(※2) USB
電源 AC100V 5A
本体重量 約29kg
外形寸法(※3) (W) 380×(D) 362×(H) 602mm
(※1)****欄に荷重記号が入ります。
(※2)オプションでアナログやプリンター用外部出力も増設できます。
(※3)記載の高さ寸法は、昇降軸を下限にした状態です。


■型式別荷重レンジ組み合わせ表
品番 使用範囲 設定荷重レンジ
2kN 1kN 500N 200N 100N 50N 20N 10N
M2749VZ-S201F-20R1M 40N~200N - - - - - - -
M2749VZ-S201F-20R2M 10N~200N - - - - - -
M2749VZ-S201F-20R3M 2N~200N - - - - -
M2749VZ-S201F-50R1M 100N~500N - - - - - - -
M2749VZ-S201F-50R2M 20N~500N - - - - - -
M2749VZ-S201F-50R3M 4N~500N - - - - -
M2749VZ-S201F-100R1M 200N~2kN - - - - - - -
M2749VZ-S201F-100R2M 40N~1kN - - - - - -
M2749VZ-S201F-100R3M 10N~1kN - - - - -
M2749VZ-S201F-200R1M 400N~2kN - - - - - - -
M2749VZ-S201F-200R2M 100N~2kN - - - - - -
M2749VZ-S201F-200R3M 20N~2kN - - - - -




■荷重レンジ各仕様表
荷重レンジ 最大荷重表示 最小分解能
2kN 2000N 1N
1kN 1000.0N 0.1N
500N 500.0N
200N 200.0N
100N 100.0N 0.01N
50N 50.00N
20N 20.00N
10N 10.000N 0.001N
※各レンジの使用範囲は、20~100%の間を推奨しています。
※荷重レンジ追加(ロードセル増設)のオプションで、上記以外の荷重レンジも製作できます。


■オプション
プリンター/品番 M2749VZ-S201F-PT1VAM
※プリンタ出力オプションの装着が必要です。


品番 M2749VZ-S201F-PT1VAM
印字方式 サーマルラインプリンタ
データ入力 デジマチック出力
記録紙 No,09EAA082(58x)
電源 AC100V(専用DCアダプタ)
本体重量 約390g
外形寸法 (W) 94×(D) 201×(H) 75mm
付属品 専用DCアダプタ/記録紙1巻/接続ケーブルC-201


■ソフトウェア/ソフト
データ処理ソフト/品番 M2749VZ-S201F-SP7M
引張圧縮試験機からの荷重及び変位データをパソコンに取り込み、荷重-変位グラフや荷重-時間グラフを描画して、各種演算処理などを行い、試験結果の印刷やデータ保存などを行えるソフトウェアです。

■荷重速度追従機能ソフトウェア
データ処理ソフトM2749VZ-S201F-SP7Mと併せてのご使用により、専用制御機能を拡張できるソフトウェア。
通常の引張圧縮試験機における荷重を加えていく速度(試験速度)は○○mm/minというように時間あたりの変位量で行いますが、試験規定によって、時間あたりの荷重の変化量(例:N/min)で試験を行う内容があります。
荷重をmm/minという一定速度で加えていくのとは異なり、荷重速度機能は、絶えず変化する荷重値をフィードバックさせながら時間あたりの荷重変化量を一定にするようにする機能となります。

品番 品名
M2749VZ-S201F-SP7M データ処理ソフト
M2749VZ-S201F-SP7M-ADD1 荷重維持機能ソフトウェア
M2749VZ-S201F-SP7M-ADD2 荷重速度追従機能ソフトウェア
M2749VZ-S201F-SP7M-ADD3 F-S(スイッチフィーリング)試験用ソフトウェア
M2749VZ-S201F-SP7M-ADD4 プログラム運転ソフトウェア

運賃、および消費税は、記載価格には、含まれていません。
