■特長
熱電対と同じ起電力を出力する
ローコストな放射温度センサーです。
汎用の温度調節器の熱電対入力に直接入力が可能です。
ワイドな測定範囲で幅広いニーズにもお応えします。
ノイズやエラーの原因となるコネクタ接続は不要。
3m/8m/15mケーブルをご用意しました。

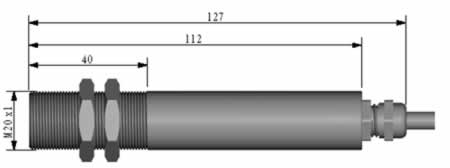

■外形寸法図

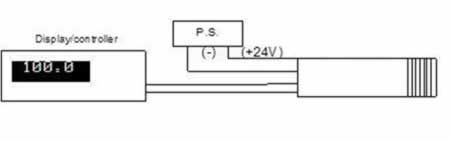

■接続図
出力は0-5VもしくはK熱電対のリニア出力です。
K熱電対出力タイプ |
電圧出力タイプ(0-5V) |
線色 |
機能 |
線色 |
機能 |
赤 |
DC24V+ |
赤 |
DC24V+ |
白 |
DC24V- |
黒 |
DC24V- |
黄 |
アナログ出力 + |
白 |
アナログ出力 + |
緑 |
アナログ出力 - |
緑 |
アナログ出力 - |
透明 |
グランド |
透明 |
グランド |

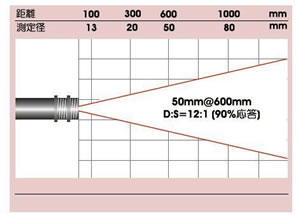

■測定視野範囲図
■共通仕様
測定温度範囲 |
0〜500℃ |
検出素子/測定波長 |
サーモパイル/8〜14μm |
測定視野範囲 |
12:1(50mm@600mm) |
光学系 |
Geレンズ |
応答時間 |
300ms(90%応答) |
放射率 |
0.95固定 |
使用周囲温度 |
0〜60℃ |
使用周囲湿度 |
10〜95%RH(結露なきこと) |
保護構造 |
IP65(NEMA-4) |
材質 |
ステンレス |
測定精度 |
±1.5%もしくは±1.5℃のどちらか大きい方(周囲温度23℃±5℃) |
再現性 |
±0.75%もしくは±1℃のどちらか大きい方 |
出力 |
0-5VもしくはK熱電対 |
電源電圧 |
DC24V±20% |
外形寸法 |
M20×127mm |
※取付ナット、ブラケットは付属です。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
■タイプ
価格 |
出力 |
出力ケーブル長 |
価格 |
M1241-IR4K-C1 |
K熱電対出力 |
1.8m |
廃番 |
M1241-IR4K-C3 |
3m |
¥26,100- |
M1241-IR4K-C8 |
8m |
¥29,700- |
M1241-IR4K-C15 |
15m |
¥35,100- |
M1241-IR4V-C1 |
0-5V出力 |
1.8m |
廃番 |
M1241-IR4V-C3 |
3m |
¥26,100- |
M1241-IR4V-C8 |
8m |
¥29,700- |
M1241-IR4V-C15 |
15m |
¥35,100- |
|
