デジタル開栓トルク計高性能タイプ標準テーブルセット品番 M1TXA-2N 【詳細表示】
商品番号 M1TXA-2N 価 格

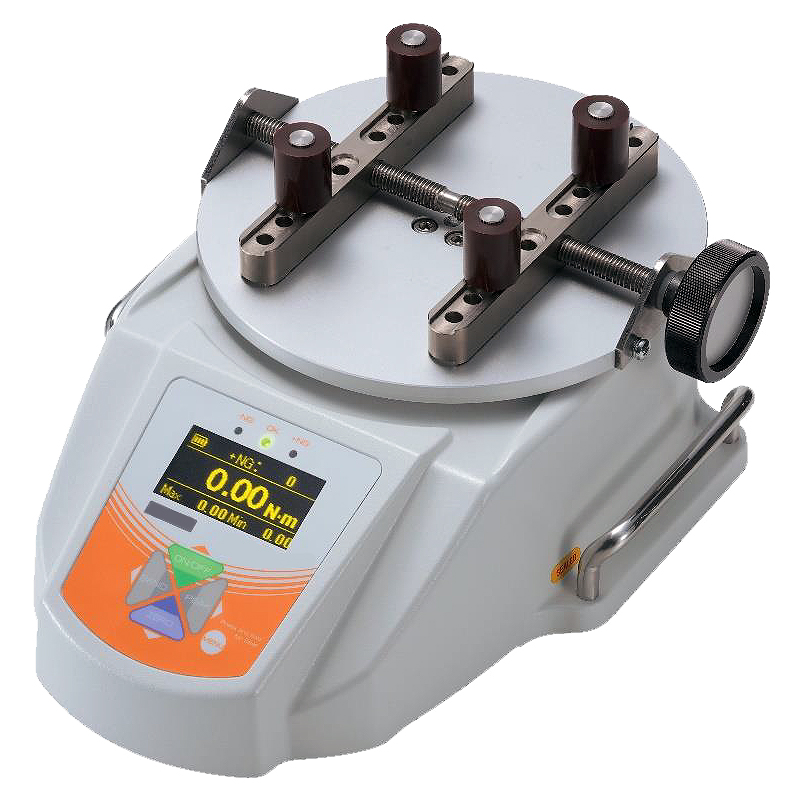

デジタル開栓トルク計高性能タイプ標準テーブルセット
品番 M1TXA-2Nシリーズ
価格は下記をご覧下さい
50N-cm~1000N-cm(10N-m)までのトルク測定をカバーする使いやすさと機能性を兼ね揃えた標準タイプスクリューキャップトルクメーターです。ペットボトルやビンなど様々な容器蓋の開栓・閉栓トルクの測定が可能です。
2000Hzの高速サンプリングで 、ピーク測定・グラフ作成の両方で高い再現性をえることができます。
また、高性能タイプ(M1TXAシリーズ)は標準タイプ(M1TXSシリーズ)の、高速サンプリングによる高い測定再現性や多様なデータ出力方式などの機能に加え、角度の入出力、USBメモリを接続できるのが特徴です。
少ノイズによる測定安定性の向上や、メーカー専用サイトでの機能追加(ファームウェアダウンロード)や各種ソフトウェア・取説などのダウンロードによる拡張性及び利便性を備えています。



■特長
●ピーク値、連続データ共に高い再現性を実現する高速サンプリング
最高2000 回/秒の高速サンプリングで測定値を更新するので、取りこぼしが少なく、ピーク値を正確に読み取ります。
別売のオプションソフトウェアを使用することで、最高2000回/秒のサンプリングでグラフ作成ができ、微細な荷重変化も視覚化して評価することができます。
※サンプル・測定条件によって、同等の結果が得られない場合もございます。

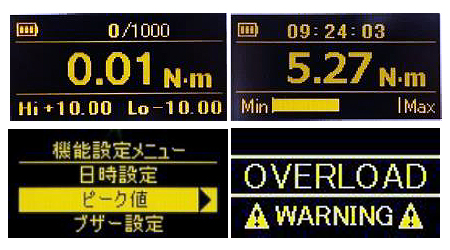

●明るく読みやすい有機EL の搭載と多彩な表示能力
有機EL は、コントラストに優れ視認性が高いので、測定結果の読み取りエラーが少なくなります。表示の画面を3 分割することが可能で、上下にカレンダーやバーグラフ・コンパレータ設定値など、表示内容を自分好みにカスタマイズできます。多言語対応の設定メニューや過負荷警告表示など多彩な表示能力を有しています。


●外部出力や豊富な機能で高まる測定の利便性
USB や無線、シリアル通信、アナログ出力など幅広いデータ出力の選択肢を備えることで、パソコンでのデータ管理から、各種機器との連動まで幅広い場面でご活用いただけます。
指定したトルク値で機械を止めるなどの外部機器の制御や、検査工程の効率化のため、作業工程に連動した検査装置を作りたい、といったニーズに対応いたします。

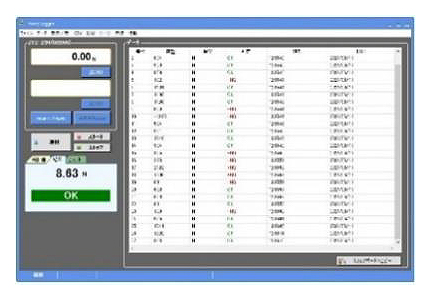

●付属のソフトウェアで、測定データおよび設定を簡単管理
USBケーブル及びソフトウェアが付属しているので、ご購入後すぐにPC でのデータ管理を行っていただくことが可能です。
また、トルクゲージ本体の設定内容の変更・保存ができるので、測定条件の管理を容易にします。
<主な機能>
・計測データを簡単に取り込み可能
・取得データの最大値、最小値、平均値等の統計の表示
・CSV 形式でのデータ保存可能
・毎秒10 回の連続データの取り込みが可能

<動作環境>
OS:Windows 8.1/10/11
ハード:CPU 1GHz 以上推奨、メモリ2GB 以上推奨、ハードディスク10GB(データ保存領域)以上
プラットフォーム:.NET Framework4.8 以上

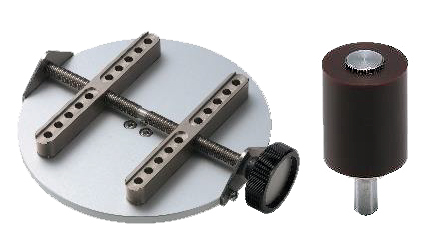

●標準テーブル・標準ピンが付属(M1TXA-2/5/10N、M1TXS-2/5/10N)
ペットボトルや缶、ビンなどのサンプルを置けるテーブルです。

最大トルク 10N-m
クランプ寸法 φ20~160mm
標準テーブル重量 約1.3kg
標準テーブル材質 鉄・アルミ
標準ピン重量 約28g/1 本
標準ピン材質 ステンレス・ウレタン

●多様なアタッチメントを提供し様々なトルク測定を実現
各種テーブル、ピンなどのアタッチメントがございます。サンプルに合わせて自由に取り換えてご使用いただけます。また、サンプルに合わせたアタッチメントの製作も行っております。(特注対応)

■拡張機能

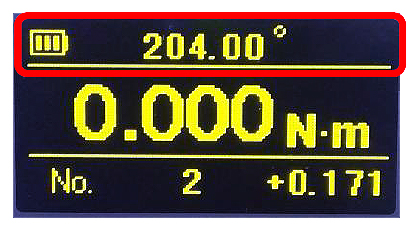

●角度の入出力機能を搭載
角度計搭載のトルクスタンドを接続することで、トルク-角度を測定することが可能になります。
また、付属もしくはオプションソフトウェアを使用することでPCにトルク-角度のデータを出力することが可能になります。


●USBメモリに連続データを保存
USBメモリに「連続データ(1、50、100個/秒)」「単一データ(ボタン操作)」をCSV形式で保存可能。
PCの持ち込めない場所で測定する場面でご活用いただけます。
※USBメモリは付属しません。

●多彩な表示

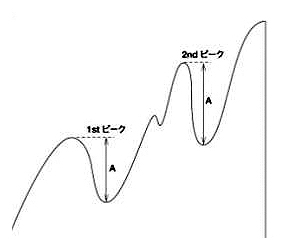

図のような2段階のピーク値を測定し、画面に表示することができます。
さらには、測定器本体に保存した内部データの最大値・最小値や平均荷重値を画面に表示することが可能で、測定結果の傾向を把握する際に便利です。

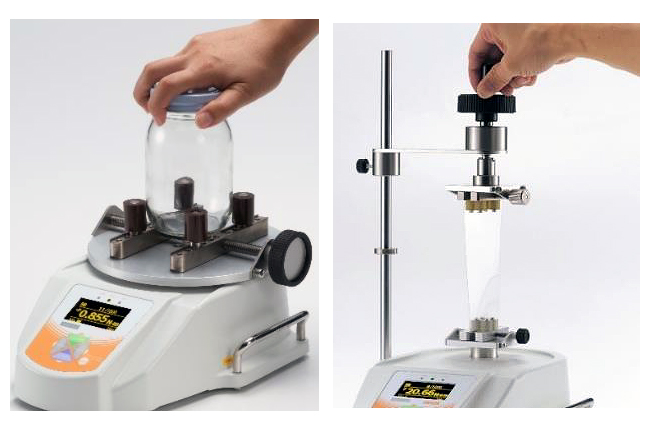

■使用例
容器蓋の開栓トルク測定 スマホなどの保護フィルム測定
※別売りの回転補助治具やオプションの小型テーブルを用いた測定イメージです。


■共通仕様
型式 M1TXA-N M1TXS-N
タイプ 高性能モデル 標準モデル
精度 ±0.5%F.S.±1digit
測定単位 N-m、N-cm(0.5N-mレンジのモデルはN-cmのみ)
表示 符号付4桁
表示更新 16回/秒
サンプリング速度 最大2000回/秒※1
バッテリー動作時間 約6.5時間(2時間満充電)※2
オーバーロード値 定格約200%
使用環境 温度:0~40℃
湿度:20-80%RH
機能 マルチ表示(上下2段選択表示)、ピークホールド(時計回転および反時計回転)、
内部メモリ(1000データ)、コンパレータ(合否判定)、画面表示反転、
符号反転、ゼロクリアタイマ、+NGアラーム、オフタイマ(自動電源オフ)、
感度設定、時刻・カレンダー表示、設定ロック
1st2ndピーク検出、
トルクピーク時角度検出※3
指定トルク時角度リセット※3
出力機能 USB/RS232C/±2VDCアナログ出力(D/A)/
コンパレータ3段階(-NG/OK/+NG)/オーバーロード警告
サブコンパレータ2段階(大小判定出力)、
USBメモリ、角度
オーバーロード警告 約110%F.S.(メッセージ表示・アラーム音)
外部接点 センド(接点ホールド)/ゼロリセット/ピークON・OFF設定
本体重量 約3.0kg(本体のみ)
約4.5kg(標準テーブル・標準ピン含む)
本体寸法 外観図を参照してください
付属品 ACアダプタ、検査成績書、ドライバCD(データ取り込みソフト付)、
USBケーブル、標準テーブル(2/5/10N-mレンジのみ)
USBメモリ用アダプタ※4
対応規格 JIS S0021-2(2018)
オプションスタンド トルク測定用電動スタンドについてはこちらをご覧ください。
※1:USBメモリでの連続データ取得は最大100回/秒となります。(100回/秒、50回/秒、1回/秒の中から切り替え可能)
※2:USBメモリもしくは角度計接続時はバッテリー消費が多くなります。
※3:角度計が別途必要となります。
※4:USBメモリは付属しておりません。


■仕様
品番 タイプ レンジ 表示 最小分解能
標準テーブルセット 本体のみ
- M1TXA-0.5N-Z 高性能モデル 0.5N-m
(50N-cm)
50.00N-cm 0.01N-cm
M1TXA-2N M1TXA-2N-Z 2N-m
(200N-cm)
2.000N-m
(200.0N-cm)
0.001N-m
(0.1N-cm)
M1TXA-5N M1TXA-5N-Z 5N-m
(500N-cm)
5.000N-m
(500.0N-cm)
0.001N-m
(0.1N-cm)
M1TXA-10N M1TXA-10N-Z 10N-m
(1000N-cm)
10.00N-m
(1000N-cm)
0.01N-m
(1N-cm)
- M1TXS-0.5N-Z 標準モデル 0.5N-m
(50N-cm)
50.00N-cm 0.01N-cm
M1TXS-2N M1TXS-2N-Z 2N-m
(200N-cm)
2.000N-m
(200.0N-cm)
0.001N-m
(0.1N-cm)
M1TXS-5N M1TXS-5N-Z 5N-m
(500N-cm)
5.000N-m
(500.0N-cm)
0.001N-m
(0.1N-cm)
M1TXS-10N M1TXS-10N-Z 10N-m
(1000N-cm)
10.00N-m
(1000N-cm)
0.01N-m
(1N-cm)










■オプション
多様なトルク測定を実現するため、幅広いアタッチメントをご用意しております。

<テーブル>
M1T-TB-00M M1T-TB-01M M1T-TB-02M

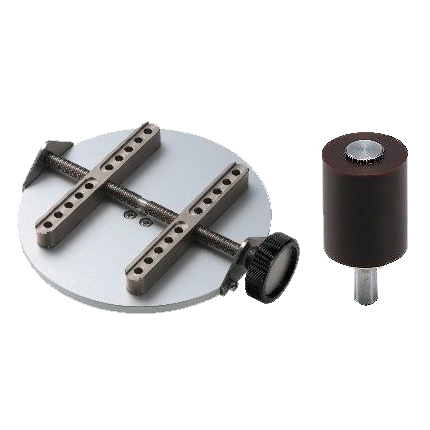

ペットボトルや缶、ビンなどのサンプルを置けるテーブルです。

アルミ缶、プラスチック容器などの滑りやすいサンプルに適しています。

電子基板、カメラレンズ、酒瓶など背が高いサンプルに適しています。

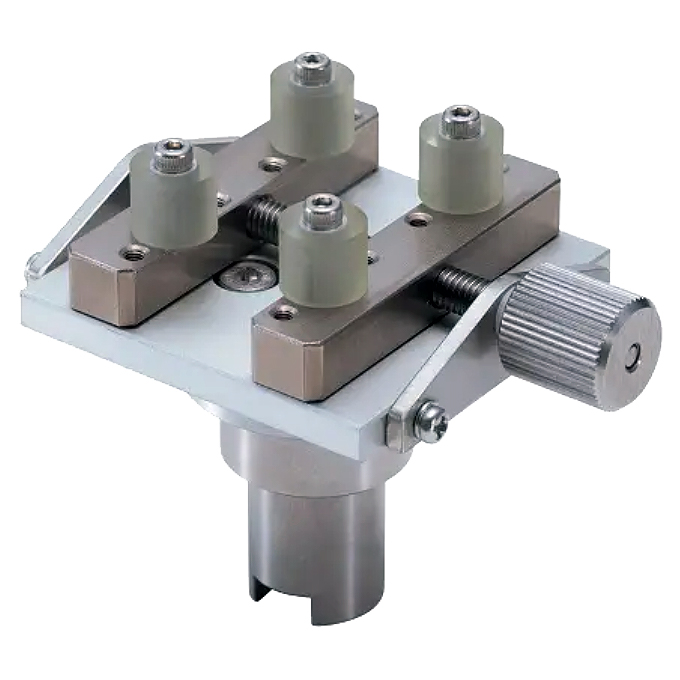

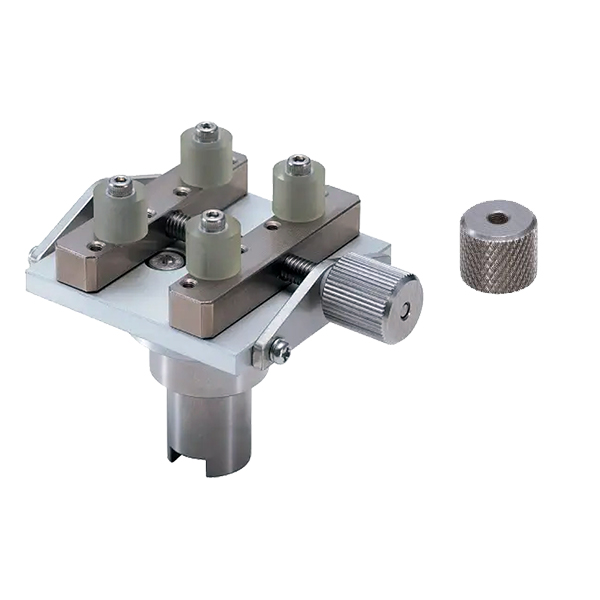

M1T-ST-00M M1T-ST-01M M1T-ST-02M

目薬のビンやカギを開ける際のトルクなど、小型のサンプルを測
るのに適しています。

コネクタなどのサンプルをしっかり固定するのに適しています。

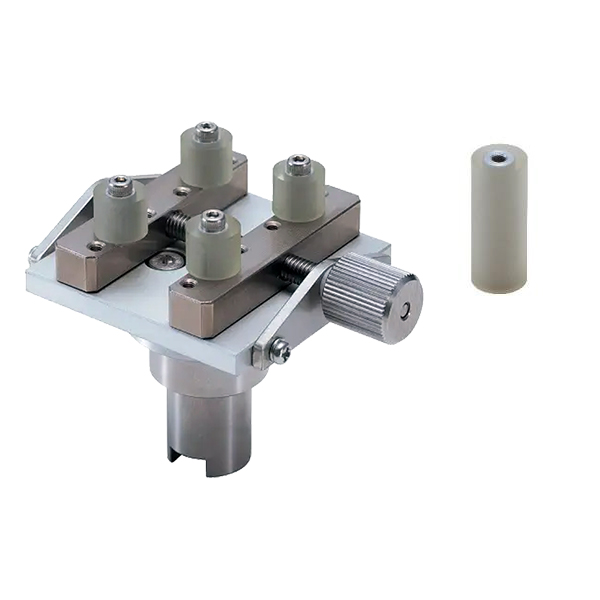

化粧品のビン、ドアノブ、電球などのサンプルに適しています。

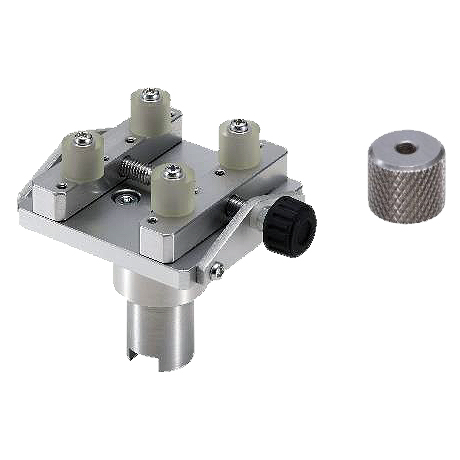

M1T-STL-00M M1T-STL-01M M1T-STL-02M

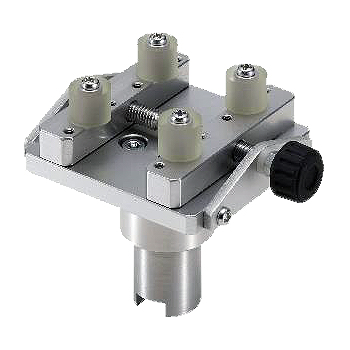

チューブなど小型サンプルの測定に適しています。

小型モーターなどのサンプルをしっかりと固定するのに適しています。

化粧品の容器など細く長いサンプルに適しています。

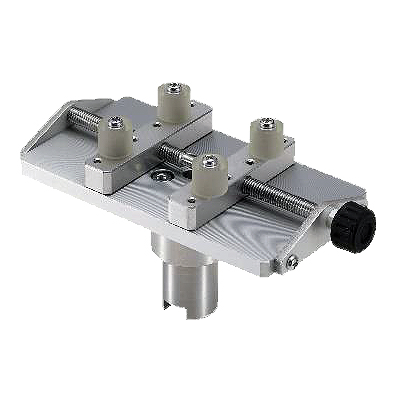

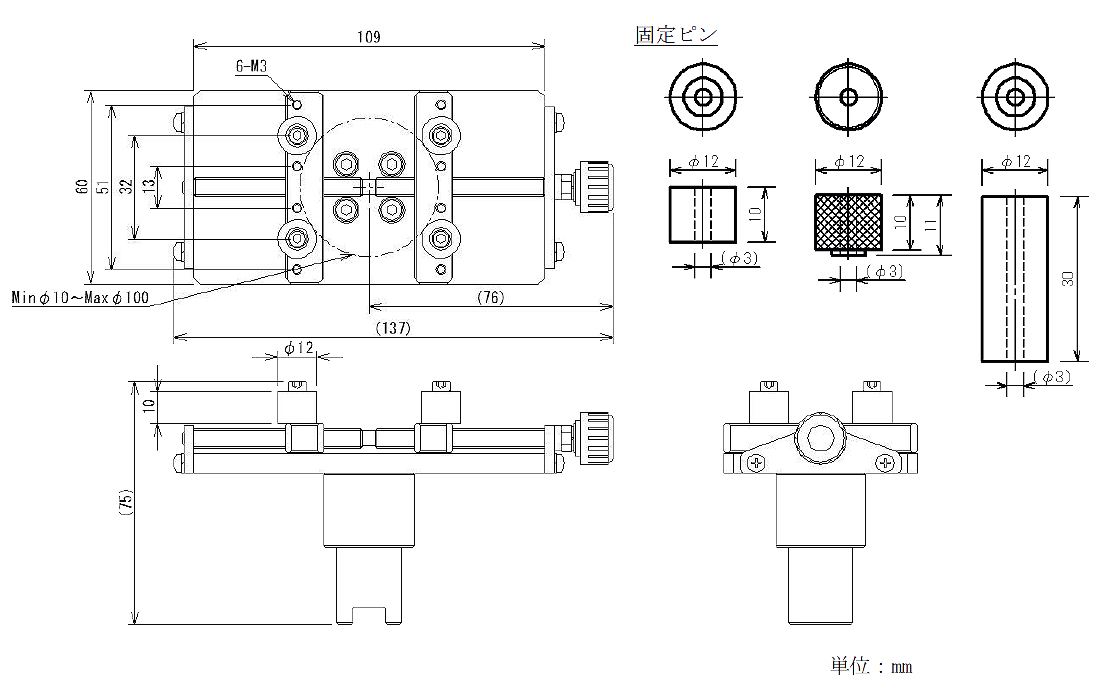

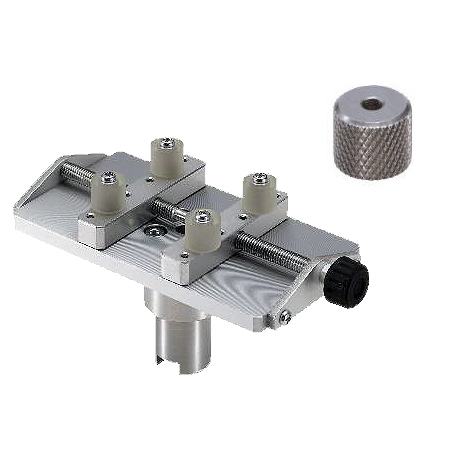

M1T-STLW-00M M1T-STLW-01M M1T-STLW-02M

ボリュームダイアルなどのサンプルを測るのに適した幅広タイ
プのテーブルです。

モーターなどのサンプルをしっかりと固定するのに適しています。

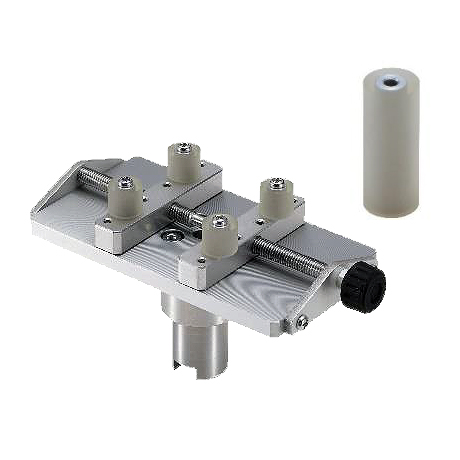

ボトル状の容器やおむつなど長く幅があるサンプルに適しています。

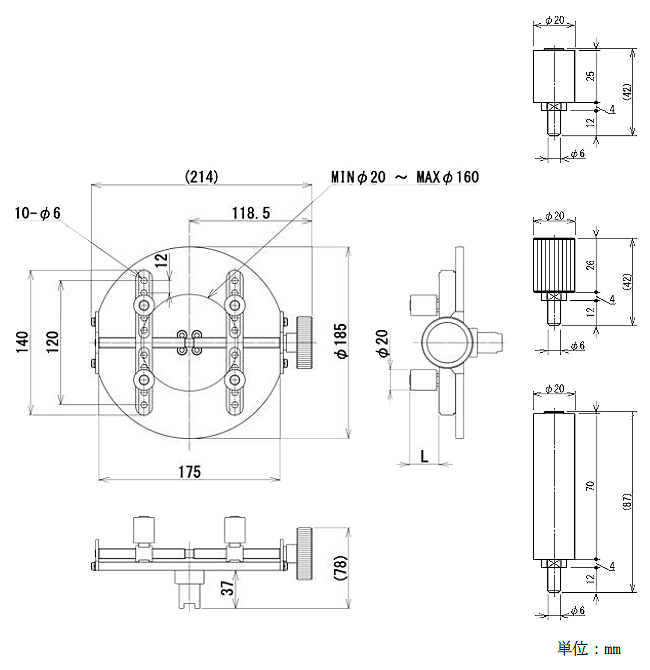

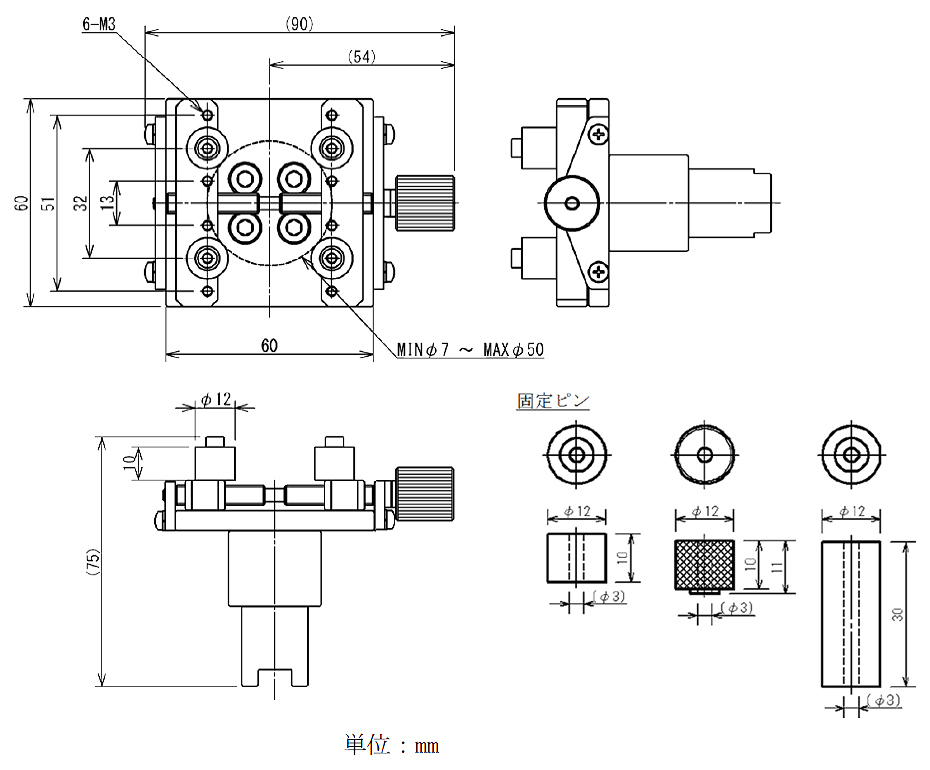

品番 テーブル ピン 寸法図
タイプ 最大トルク
(N-m)
クランプ寸法
(mm)
重量
(g)
材質 タイプ 重量
(g)
材質
M1T-TB-00M※5 標準 10 φ20~160 約1300
アルミ
標準 約28 ステンレス
ウレタン

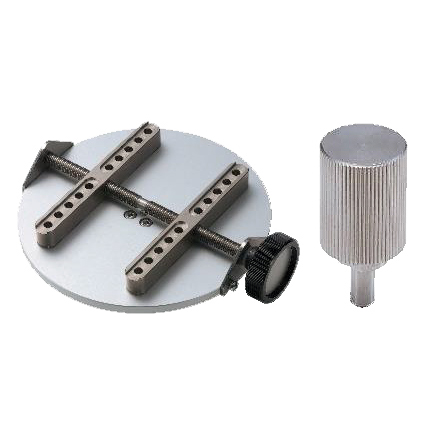

M1T-TB-01M※5 ギザ歯 約69 ステンレス

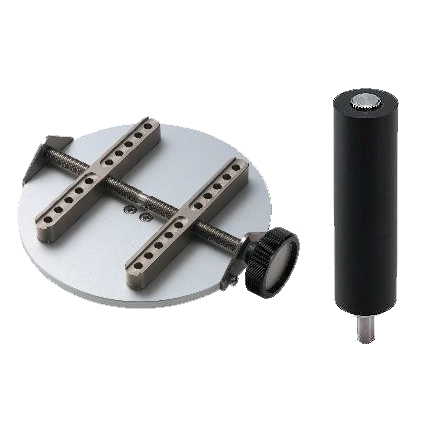

M1T-TB-02M※5 ロングクランプ 約67 ステンレス
ウレタン
M1T-ST-00M※5 小型 5 φ7~50 約370 標準 3 アルミ
ウレタン
M1T-ST-01M※5 ギザ歯 10 ステンレス
M1T-ST-02M※5 ロングクランプ 8 アルミ
ウレタン

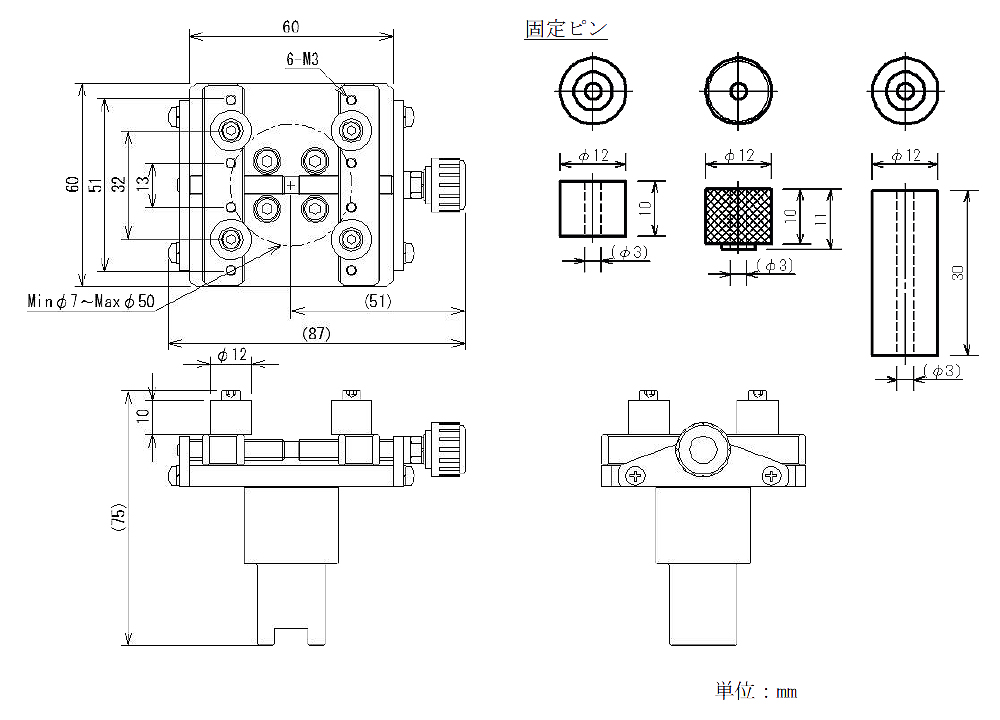

M1T-STL-00M 小型軽量 2 φ7~50 約170 アルミ 標準 3 アルミ
ウレタン
M1T-STL-01M ギザ歯 10 ステンレス

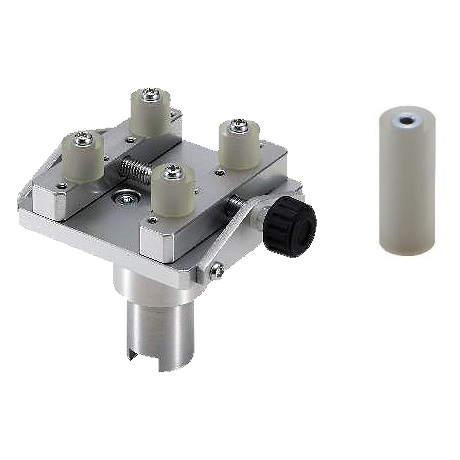

M1T-STL-02M ロングクランプ 8 アルミ
ウレタン
M1T-STLW-00M 幅広軽量 2 φ10~100 約220 標準 3 アルミ
ウレタン
M1T-STLW-01M ギザ歯 10 ステンレス
M1T-STLW-02M ロングクランプ 8 アルミ
ウレタン
※5:0.5N-mレンジでは使用できません

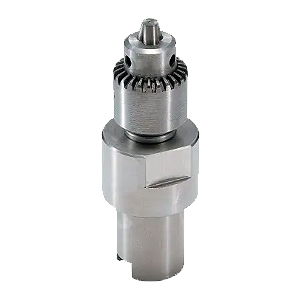

<ドリルチャック M1T-DCシリーズ>

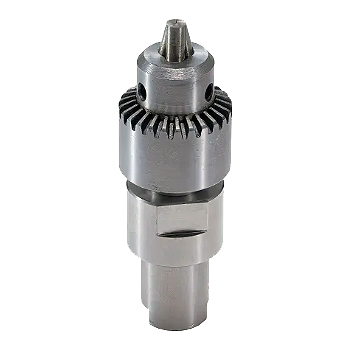

●三つ爪でワイヤーや丸棒状のサンプルをつかんで固定することができます。
●ワイヤー、撚り線のねじり、電子部品のトルク、電子部品の摺動トルクなどの測定に最適です。

M1T-DC-4 M1T-DC-6.5

品番 M1T-DC-4 M1T-DC-6.5 M1T-DC-13
最大トルク 5N-m 10N-m 10N-m
開き幅 φ0.5~4mm φ0.5~6.5mm φ1.2~13mm
重量 約190g 約290g 約670g
材質

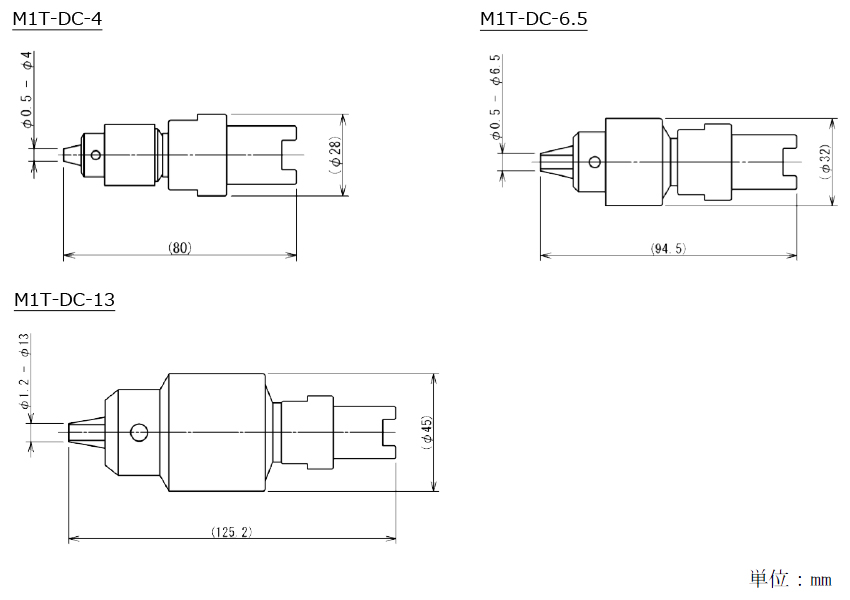

寸法図

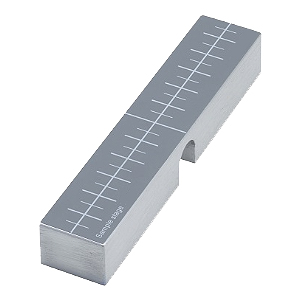

<サンプル固定台 M1TB-SP>
標準テーブル用サンプル固定台です。標準テーブルにセットすることで、ボトルなどの容器を安定して置くことができます。

品番 品名 サイズ 重量 材質
M1TB-SP サンプル固定台 120×24×H18mm 約130g アルミ

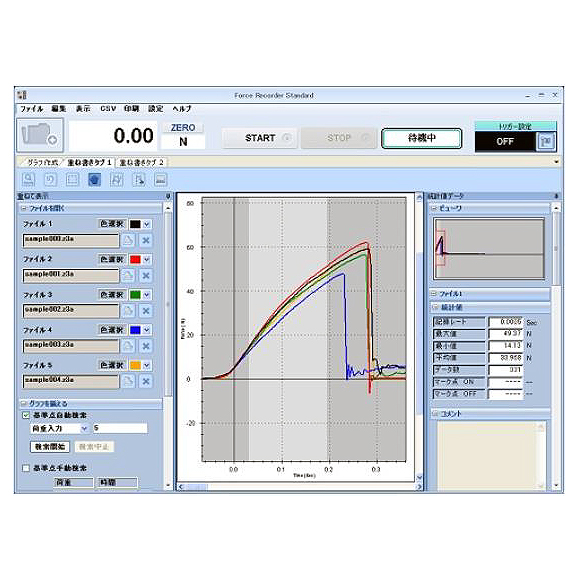

<グラフ作成ソフトウェア M1FR-LIGHT/STANDARD/PRO/PLUS>
●USBの高速通信(最大2000回/秒、Plusタイプは1000回/秒)でスムーズな荷重変化のグラフを作成できます。
●最大5つのグラフ(Standard/Professionalタイプ)を比較表示できます。(Plusタイプは最大10)
●測定の記録に便利なメモ機能搭載しています。
●グラフを画像データとして貼り付けることができるので、レポート作成が簡単になります。
●用途に合わせ、Lightタイプ、Standardタイプ、Professionalタイプ、Plusタイプの4つからご選択いただけます。

品番 M1FR-LIGHT M1FR-STANDARD M1FR-PRO M1FR-PLUS
グレード Light
(ライト)
Standard
(スタンダード)
Professional
(プロ)
Plus
(プラス)
特徴 グラフ作成の未の
シンプルタイプ
編集機能が付いた
標準タイプ
荷重-変位グラフを
作成可能
複数測定器で
同時に描画
作成グラフ 荷重-時間 荷重-時間 荷重-時間
荷重-変位
荷重-時間
最大データ取込速度 2000 回/秒 2000 回/秒 2000 回/秒 1000 回/秒
最大記録データ数 720 万 720 万 720 万 30 万
変位表示
グラフ重ね合わせ機能 ○(最大 5 本) ○(最大 5 本) ○(最大 10 本)
トリガー機能
荷重点マーキング
ボーダーライン設定
エリア選択機能
グラフスケーリング ○(自動) ○(自動) ○(自動) ○(自動/手動)
統計値出力
コメントの挿入
印刷
CSV ファイル変換
異なるファイル形式出力
フォースゲージ設定
操作履歴追跡機能
パスワード機能
対応OS Windows8.1/10/11
CPU 1GHz以上推奨
メモリ 2GB以上推奨 4GB以上推奨
ハードディスク 10GB(データ保存領域)以上
対応プラットフォーム .NET Framework4.6以上 .NET Framework4.8
以上
画面サイズ 解像度1024x768px以上 解像度
1920x1080px以上※6
※6:Windows10 の場合、 [ディスプレイ設定]内の[拡大縮小とレイアウト]の設定により、これ以上の解像度が必要とされる場合がございます。通常は推奨設定のままご利用いただき、表示レイアウトが崩れる場合は、設定の変更を行って下さい。





<その他>
M1BP-308 M1CB-108 M1CB-208
M1CB-808 M1CB-908 M1TB-AM-1M


品番 品名 特長
M1BP-308 交換用バッテリー バッテリーが消耗した時の交換用バッテリー

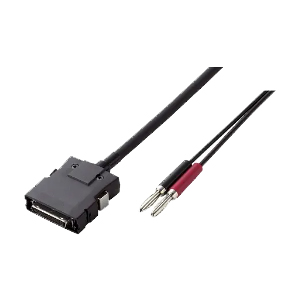

M1CB-108 アナログケーブル(3m) マルチメータ、オシロスコープなどのアナログ機器に接続

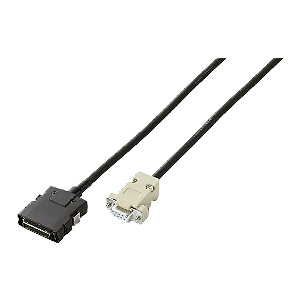

M1CB-208 RS232Cケーブル(3m) 独自のシステム含みパソコンなどと接続
M1CB-308 デジマチックケーブル(2m) ミツトヨデジマチックプリンタとフォースゲージを接続

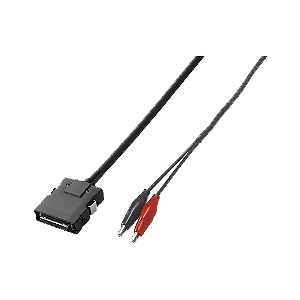

M1CB-808 外部接点ケーブル(3m) 外部接点を測定する際に外部機器と接続

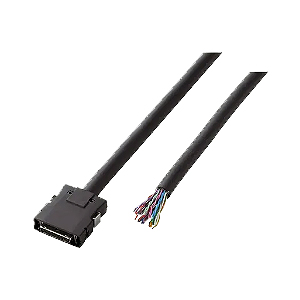

M1CB-908 オープンエンドケーブル(3m) PLCなど外部機器との接続するためのバラ線37ピン出力ケーブル

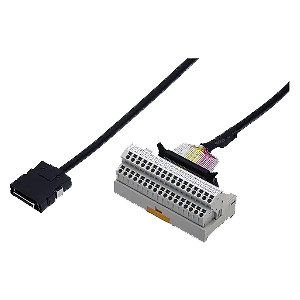

M1TB-AM-1M 端子台付ケーブル(1m) PLCなど外部機器との接続するための端子台付きケーブル

運賃、および消費税は、記載価格には、含まれていません。
