高荷重型デジタルフォースゲージ/品番 M1ZT-A2500Nシリーズ 【詳細表示】
商品番号 M1ZT-A2500Nシリーズ 価 格
高い追従性で荷重値をより正確にとらえます
日本語表記で、多彩な機能を簡単にセットアップ
USBメモリへの連続データ記録や変位(長さ)の入力など新たな入出力機能
高荷重型デジタルフォースゲージ
品番 M1ZT-A2500Nシリーズ
価格は下記をご覧下さい
■特長
●最大5000Nまで対応の高荷重型デジタルフォースゲージ
●最大2000回/秒の高い追従性で荷重値をより正確にキャッチ
●有機ELパネルで明るく読みやすいディスプレイ
●日本語によるメニュー表示や、表示したい項目が選べるマルチなディスプレイなど高い操作性
●USBメモリへの連続データ記録可能(M1ZT-Aシリーズ機能)
●変位計付きの計測スタンドと組み合わせることで、変位量を表示・出力することが可能(ZTA機能)
●2つのピーク値を取得可能(M1ZT-Aシリーズ機能)

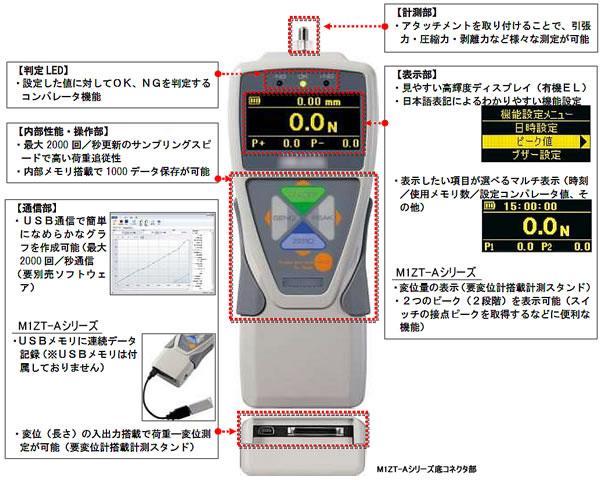

■各部説明
※実際の商品とは形状・デザインが違います。下記画像をクリックすると拡大します。



■使用例
ハンドユーズ より精密な荷重試験 荷重―変位試験
手で持って簡易的に引張力・圧縮力などを測定します。 計測スタンドと組み合わせ、速度、方向の再現性を高め、より精密な測定を行います。 変位計搭載計測スタンドと専用ソフトウェアで荷重―変位の特性評価を行います。

■付属品説明
データロガー簡易ソフトウェア
<主な機能>
●ピークデータ取得(※1)
●連続データ取得(秒10 データ)(※1)
●メモリデータ呼び出し(※1)
●CSV 形式保存

<動作環境>
●OS:Windows XP / Vista / 7(32bit/64bit)
●CPU:Pentium4 以上推奨
●メモリ:4GB 以上推奨
●.NET Framework4 以上

※1:取得可能データ:荷重/変位(要変位出力搭載計測スタンド)/時間
※2:特殊な環境では動作しないこともございますのでご了承ください

[フォースゲージの応用]
たとえばこんなことが可能です。
1.荷重値に合わせて外部機器を制御したい。(指定したチカラで機械を止める、動作を変えるなど)
2.指定の荷重値を負荷したい。(一定のチカラで物体を押さえつけるなど)
3.作業工程に連動した検査装置を作りたい。(検査工程の効率化など)
4.合否判定機能を利用して、不良品の早期発見につなげたい。(品質管理の徹底など)

■仕様
型式 M1ZT-Aシリーズ M1ZT-Sシリーズ
特徴 変位入出力やUSBメモリ記録など、
多彩な機能を持つ上位モデル
M1ZT-Aの性能はそのままに、
機能を絞った標準モデル
精度 ±0.2%F.S.±1digit
測定単位 N, (mN, kN)(※1)
荷重表示 符号付4桁(有機EL)
表示更新 10回/秒
サンプリング速度 最大2000回/秒(※2)
バッテリー動作時間 8時間
オーバーロード値 定格約200%
使用環境 温度:0 ?40°C 湿度:20 -80%RH
機能 マルチ表示(上下2段選択表示)/ピークホールド(引張および圧縮)/
内部メモリ(1000データ)/コンパレータ(合否判定)/画面表示反転/
符号反転/ゼロクリアタイマ/+NGアラーム/オフタイマ(自動電源オフ)/
感度設定/カレンダー表示
1st2ndピーク検出
荷重ピーク時変位検出
指定荷重時変位リセット
-
出力機能 USB/RS232C/ミツトヨデジマチック(※3)/2VDCアナログ出力(D/A)/
コンパレータ3段階(-NG/OK/+NG)/オーバーロード警告
サブコンパレータ2段階(大小判定出力)/
USBメモリ/変位
-
オーバーロード警告 約110%F.S.(メッセージ表示・アラーム音)
外部接点 センド(接点ホールド)/ゼロリセット/ピークON・OFF設定
本体重量 約1100g(※4)
寸法 本体・アタッチメント寸法図参照
付属品 ACアダプタ/検査成績書/ドライバCD(データロガー簡易ソフト付)/
アタッチメント(レンジにより付属は異なります)/USBケーブル/収納ケース
USBメモリ用アダプタ(※5) -
各種アタッチメント
詳細
付属アタッチメント
圧縮用オプションアタッチメント
引張用アタッチメント
※1:kNの表示も可能です。また、換算値としてkgの単位表示も可能です。
※2:USBメモリでの連続データ取得は最大100回/秒となります。
※3:ミツトヨデジマチック入力対象製品でも使用できないものもございます。
※4:レンジにより重量は若干異なります。
※5:USBメモリは付属しておりません。

品番 レンジ 表示 最小分解能 計測軸 付属アタッチメント
M1ZT-A2500N 2500N 2500N(2.500kN) 1N(0.001kN) M10 B1~8
M1ZT-A5000N 5000N 5000N(5.000kN)
M1ZT-S2500N 2500N 2500N(2.500kN)
M1ZT-S5000N 5000N 5000N(5.000kN)




■オプション

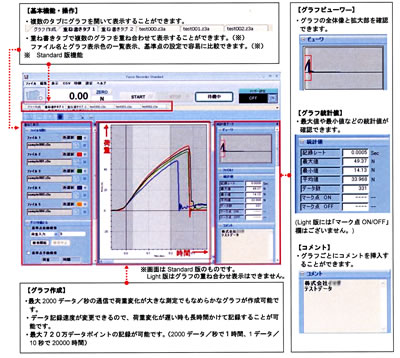

荷重グラフ作成ソフト

■動作環境
動作環境 対応OS:Windows XP/Vista/7(32bit/64bit)
対応
ハードウェア
CPU Pentium4(1GHz以上)以上推奨
メモリ 2GB以上推奨
ハードディスク 10GB(データ保存領域)以上
対応プラットフォーム .NET Framework4以上
実行環境 Microsoft Internet Explorer6.0 以上
Windows インストーラ3.1 以降
画面サイズ 解像度 1024 × 768 ピクセル以上
接続ポート USB1.1、USB2.0端子(※)
※USB3.0での動作は保証しておりません。

■特長
<M1FR-PRO>
・高荷重型デジタルフォースゲージM1ZT-Aシリーズ用ソフトウェア(変位計搭載の計測スタンドが必要となります)
・荷重-変位グラフ、荷重-時間グラフの描画が可能
・スイッチやクッションなど、感触(フィーリング)の分析に最適
・最大2000個/秒のデータ通信で、より実際の荷重推移に近いグラフを描画
・PC上でフォースゲージの機能設定、保存が可能
・5つのグラフの比較表示、設定荷重値での自動グラフ描画など、荷重値の分析に便利な機能を多数搭載

<M1FR-STANDARD / M1FR-LIGHT>
・高荷重型デジタルフォースゲージM1ZT-Aシリーズ、M1ZT-Sシリーズ用ソフトウェア
・荷重-時間グラフの描画が可能
・最大2000個/秒のデータ通信によりリアルタイムでのグラフ描画が可能
・フォースゲージの機能設定、保存が可能
・M1FR-STANDARDは5つのグラフを表示比較可能

■機能
品番 M1FR-PRO M1FR-STANDARD M1FR-LIGHT
作成グラフ 荷重 - 時間
荷重 - 変位
荷重 - 時間 荷重 - 時間
最大データ通信速度 2000回/秒 2000回/秒 2000回/秒
最大記録データ数 720万 720万 720万
変位表示 - -
グラフ重ね合わせ機能 -
トリガー機能 -
荷重点マーキング -
ボーダーライン設定 -
グラフ編集 -
グラフスケーリング
統計値出力
コメントの挿入
印刷
CSVファイル変換
異なるファイル形式出力
フォースゲージ設定
使用可能フォースゲージ M1ZT-Aシリーズ※ M1ZT-Aシリーズ
M1ZT-Sシリーズ
M1ZT-Aシリーズ
M1ZT-Sシリーズ
※変位計搭載スタンドと接続ケーブルが必要です。




●その他オプション
品番 品名 詳細
M1B-P308I バッテリー バッテリーが消耗した時の交換用バッテリーです。
M1FH-1H ハンドル フォースゲージを手で持って使用する際、大きな力
も安定して付加できます。
M1VR-PRINTER プリンター 表示値・内部メモリデータをその場で印字すること
が可能です。(オプションケーブルが必要です。)

運賃、および消費税は、記載価格には、含まれていません。
