■概要
M51DW-7811M-2Mシリーズは、羽車式の流量指示計です。
瞬時流量と積算流量が、ボタン操作で切換表示されます。
積算・瞬時の流量を手軽にチェック。アルカリ電池2個で動作するバッテリー式なので、どこでも測定が可能です。
永久磁石を内蔵した羽車の動きが、非接触で本体内のリードスイッチ素子で検出され、内部を通過する流体流量に
比例したパルス信号が出力されます。
10秒以上流入がないと自動オフとなり、積算流量は不揮発性メモリに記録されます。
流れがあると自動オンとなり、測定を開始します。
測定確度は±10％ですので、ローコストで目安の流量を知りたい用途にご利用ください。

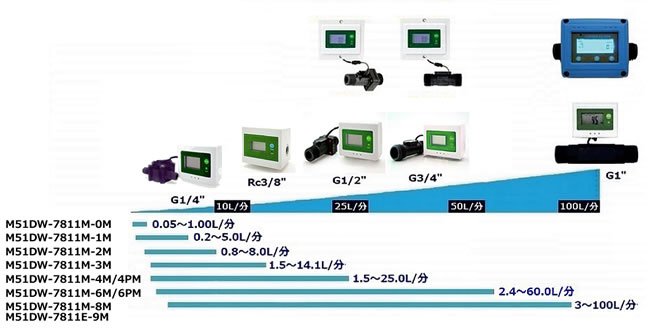

■製品タイプと測定確度
| M51DW-7811M-2M |
24℃の水道水で実験した参考値です |
 |
 |
| M51DW-7811M-3M |
24℃の水道水で実験した参考値です |
 |
 |
| M51DW-7811M-4M |
24℃の水道水で実験した参考値です |
 |
 |
■仕様
| 品番 |
M51DW-7811M-2M |
M51DW-7811M-3M |
M51DW-7811M-4M |
| 測定方式 |
羽車式 |
| 測定流体 |
水道水、浄水、冷却水など
（異物やスラリーなどが混入しないこと。流体粘度Max. 2mPas） |
| 表示内容 （切替表示） |
瞬時流量 及び 積算流量 （リセット可能） |
| 表示単位 |
瞬時： L/min 積算： L |
| 表示 |
5 桁LCD |
| 使用温度 |
0〜40℃ (凍結なきこと) |
| 使用圧力 |
Max. 0.6MPa (耐静水圧：Max. 2.5MPa) |
| 測定確度 |
±10% F.S. （流量範囲10〜90%では±5% F.S.） |
| 電源 |
（一体型）: アルカリ単4 電池×2 個 (バッテリー寿命750 時間)
（分離型）: アルカリ単3 電池×2 個 (バッテリー寿命1500 時間) |
| データ保護 |
EEPROM |
| 機械的寿命 |
40 万リットル以上 |
| 使用周囲環境 |
0〜50℃、RH30〜80% |
| 材質 |
表示部本体 |
ABS |
| センサ本体 |
POM またはPPS (機種による) |
| 羽車 |
プラマグ（ナイロン６系） |
| ピン |
SUS304 |
| Ｏ−リング |
EPDM |
| ケーブル |
PVC 被覆 （VCTF 1500mm） |
| タイプ |
分離型 |
一体型 |
分離型 |
| 口径 |
R1/4” |
Rc3/8” |
G1/2” |
| 接続口径 |
瞬時： 0.8〜8.0 L/分 |
瞬時： 1.5〜14.1L/分 |
瞬時： 1.5〜25.0L/分 |
| 測定流量 |
積算： 0〜99999 L |
積算： 0〜99999 L |
積算： 0〜99999 L |
製品寸法/表示部寸法
(W)×(D)×(H) |
71×35×56mm |
74×52×70mm |
71×35×56mm |
| 質量 |
140g |
170g |
140g |
| 圧力損失 |
Max. 20KPa |
| 保護構造 |
IP 44 |
| 価格 |
￥18,900- |
￥18,900- |
￥18,900- |
|
