X線異物検査機(L型二画面仕様)/品番 M606NX-600LH 【詳細表示】
商品番号 M606NX-600LH 価 格
X線異物検査機(L型二画面仕様)/M606NX-600LH X線異物検査機 X線異物検査機(L型二画面仕様)
品番 M606NX-600LH
廃番
■特長
●広範囲検出エリア(620mm X 300mm)
L型ラインセンサー採用により広範囲な検出エリアを実現しました。
●フルオートな操作環境
初期調整(キャリブレーション)、試験検査、電源OFFまでX線設備の複雑な操作を全て自動で行います。
●高精度センサー
高精度なX線ラインセンサーを使用し、300μm(マイクロメーター)の異物まで撮影することが可能です。
(注意:SUS球を基準としており、材質によっては、クリアな画像が得られないことがあります。
●超高速プロセッサー
大容量のX線撮影画像を高速に処理するため、64Bitの超高速CPU(Corei7)と大容量8GBのメモリーを搭載し、2倍以上の処理能力を実現しました。(メーカー比較) 仕様は予告なく変更することがあります。
●デュアルモニター
デュアルモニターを標準搭載し、異なった画面設定、ポイント拡大などを含め、
計6個の画面を同時表示しながら作業を進めることができます。
●フルカラー表示
フルカラーの検査画面がより異物発見を容易にします。
●可変速撮影
対象製品に応じて、高速、標準、低速(高精度)の3段階の速度を選択して撮影できます。
●メモリー機能
品種ごとに異なる、X線の強さ、画面設定、自動検出の有無、コンベア速度、撮影範囲といった設定条件、画像の補完などを、メモリーに保存可能です。(30種)
●トレーサビリティ
全ての画像を保存し、同時にその番号をラベルプリンターで出力することが可能です。
PC用カラープリンターを使用し、撮影画像をカラー出力したり、ネットワークを用いて、離れた場所に画像を転送することが可能です。
●簡易寸法測定
X線撮影画面から2点の長さを簡易測定することが可能です。(ベルト面)
●簡易自動判定
異物の見落としを極力すくなくするため、X線画像から異物検出のアシスタントを行います。
(100%検出を保証するものではありません)
●マルチランゲージ対応
海外での使用も想定し、日本語、英語、中国語を標準搭載、その他言語にも対応可能です。
●安全重視の設計
作業員が不用意に被爆しないよう、各種の安全対策が施されています。
●大型LCDによる状態表示
基本モニターのほかに、本体側に採用された大型液晶モニターでもX線検査装置の状態や投入の可否などを一目で確認することができます。
●X線保護機能
電源オンオフ時に負荷が掛からないよう、オートエイジングやオートクーリング機能を搭載しています。
さらに検査時には状況に応じてX線出力を自動調整し、X線管の長寿命を目指します。
●左右投入可能
設置状況に応じて、左右のどちらからでも製品投入が可能です。(設定変更が必要です)
●エコ省エネ機能
運転状況を検知し、無駄な消費電力を抑えるように、自動的に制御します。

■仕様
品番 M606NX-600LH
撮影方法 0°(L型)
搬送ベルト幅(mm) 600mm
ベルト速度 10m/分 15m/分 20m/分 (選択式)
ベルト搬送方向 右投入 左投入 (設定可)
検査品サイズ(mm) W×Hは図面参照、製品長=520〜1,400mm(可変)
トンネルサイズ(mm) 620(W)×300(H)
最大搬送重量 30kg
出入り口安全センサー
(手を入れるとX線停止)
有り
最小撮像能力 鉄球φ0.6mm以上 SUS線(WIRE) φ0.2×5mm(SUS304:7.93g/cu)
ラインセンサー 高解像度L型
ラインセンサー画素数 1216画素
センサー幅 全長917mm
X線管電圧 30〜80kV
X線管電流 0〜3mA
液晶ディスプレイサイズ 24インチワイド(デュアルモニター標準)
液晶ディスプレイ画素数 1920×1200画素(1920×1080)
OS Windows7(64Bit版)海外版 英語、中国語 対応
搭載メモリー 8GB
ハードディスク 1TB
撮影条件プリセット 30品種(カラー/反転/エックス線/ベルト出力等を記憶)
画像強調:LUT 検査品種毎に設定可(カラー表示可 反転可)
画像強調(エッジ強調) 有り
画像表示倍率 0.4倍 (縮小) 〜 16倍拡大の範囲(マウススクロール使用可)
画像印刷 PC用プリンタに自動、又は手動ボタンで印刷可
X線検査済ラベル
(ラベルプリンタはオプション)
X線検査済ラベル(会社名、製造番号他記載)自動印刷
画像保存機能 上記プリント内容付き画像を自動、
又は手動保存により製品検査後のトレーサビリティー可能
画像保存フォーマット TIFF/BMP/JPEG(複数選択可)
自動検針機能 標準(検知できない異物もあります)
本体サイズ 1,640×1,080×1,245(H)
電源電圧 AC90〜240V 50/60Hz(移設の場合はベルトモーター交換)
X線漏れ線量 1μSv/h以下
消費電力 0.8kVA
動作温度 5〜35℃
動作湿度 20〜80%RH(結露なき事)
重量 約680kg
オプション 投入用コンベア PC用プリンタ(各種選択可) ラベルプリンタ

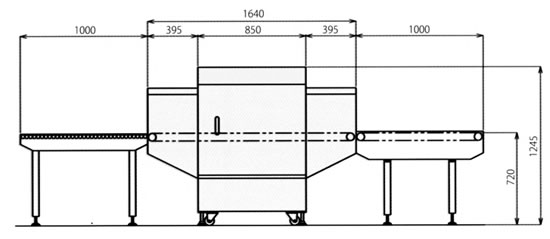

■寸法図
