省エネスイングノズルエアーガン／品番 M735S-60GG

【詳細表示】

商品番号

M735S-60GG

価　格

エアー量は一般的なフラットノズルの1/2
仕事率では5～10倍

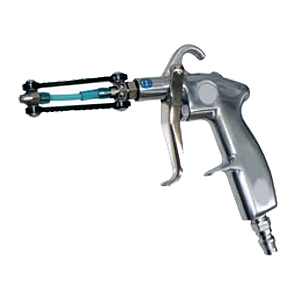

省エネスイングノズルエアーガン
品番　M735S-60GG
価格は下記をご覧下さい

従来の広角噴射ノズルでは噴射口径状を拡張・増設する事で広角対応をしているため、
噴射エネルギーは分散してしまい、より強力なエアーで広角噴射を実現していました。

省エネスイングノズルエアーガンでは、噴射の反作用をトグル機構に応用することで
ノズルが左右に高速スイング(毎分350～700回)し、
単一のノズルで噴射エネルギーを分散させる事なく広角噴射を実現しました。
振り幅は調整可能で、エアーの有効幅約300mm、実質の噴射有効幅は約500mmまで対応可能です。

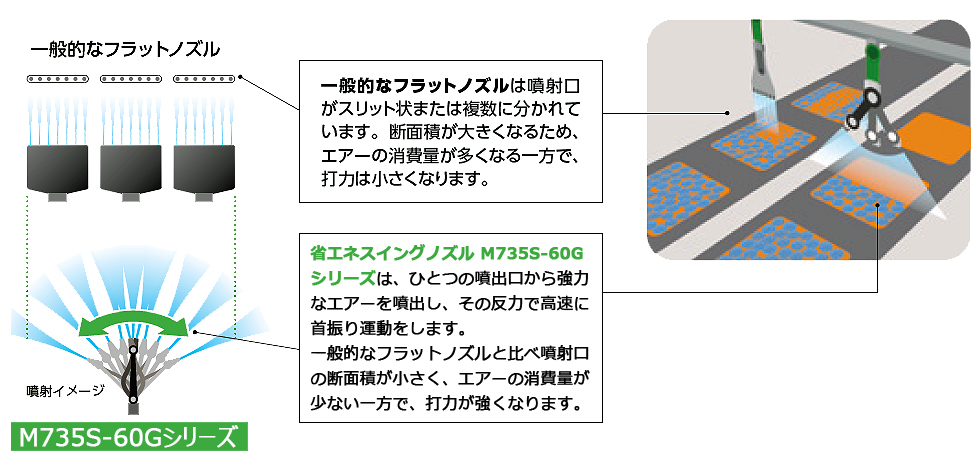

■他社製幅広フラットノズルとの違い
《他社製幅広フラットノズルイメージ図》

	他社ノズルA	他社ノズルB
吹き出し口形状
ノズル形状及び噴射イメージ

従来の他社製幅広フラットノズルは噴射口を拡張しているため、
エネルギーは分散してしまいます。

《省エネスイングノズルエアーガンイメージ図》

省エネスイングノズルエアーガンは、ノズルの形状を拡張しないので、
高速運動するため、噴射エネルギーが分散しません。

■主な使用・用途

●除塵
●水切り
●冷却
●乾燥
●薬剤除去
●冷却
●各種ライン取付けなど

■ラインナップ


省エネスイングノズルエアーガン M735S-60GG/M735S-70GG

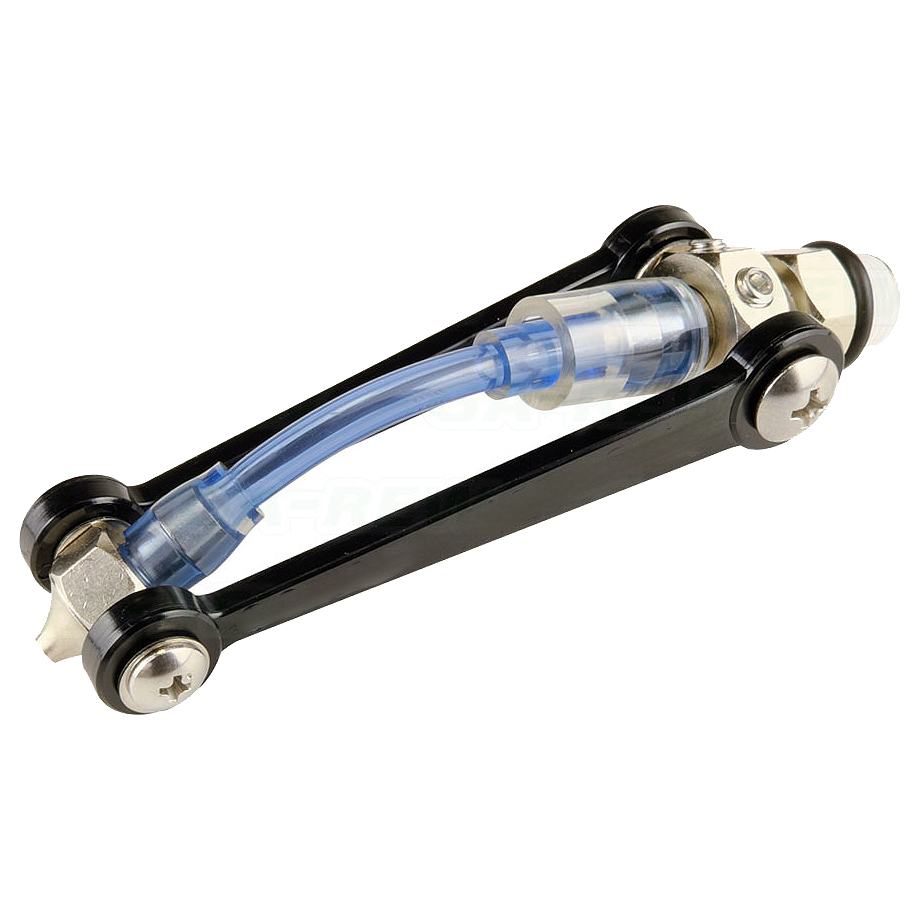

	省エネスイングノズル M735S-60G

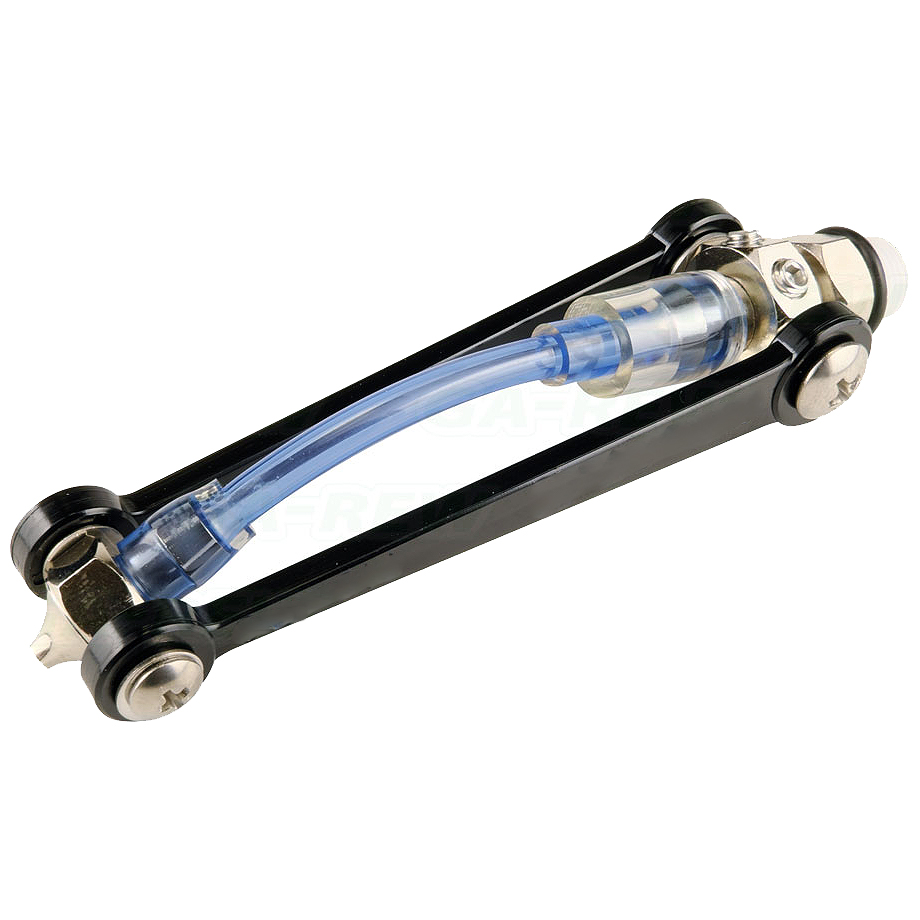

	省エネスイングノズル M735S-70G

■仕様

品番	M735S-60GG	M735S-60G	M735S-70GG	M735S-70G
本体寸法	177mm	80mm	187mm	90mm
ノズル径	φ2.3mm		φ2.0mm
エアー圧	0.4～0.6MPa		0.3～0.5MPa
エアー量	175(0.4MPa時)～215(0.6MPa時)リットル/分		130(0.3MPa時)～165(0.5MPa時)リットル/分
作動角度	50～100度		60～120度
使用温度	10～50℃		10～50℃
重量	270グラム	35グラム	270グラム	35グラム
接続部	カプラーオス 1/4	PT-1/8	カプラーオス 1/4	PT-1/8
価格	￥11,100.-	￥8,600.-	￥11,100.-	￥8,600.-

運賃、および消費税は、記載価格には、含まれていません。
