■特長
・アナログ式(機械式)トルクメータ、左右トルク対応。
・容器キャップの開栓トルク測定(キャップテスタ)、締付試験、回転抵抗の出力トルク、ばね力の測定、各種強度試験等多目的に使えるトルクメータです。
・クランプは4本のポールを移動、スライド式ですからどんな形状のものでもしっかり固定できます。
・本体はねじで固定しなくても使用できるため、持ち運びに便利です。
・型式末尾の −S は、最大値の測定に便利な置針付です。
・オプションの検定(校正)装置にて、お客様自身でも校正作業が行えます。
・色覚の個人差を問わず、できるだけ多くの人に使いやすいよう配慮して作られているとして、カラーユニバーサルデザインの認証をNPO法人 カラーユニバーサルデザイン機構から取得しました。
■用途
・容器キャップの開栓トルク測定
・作動トルク試験、強度試験など

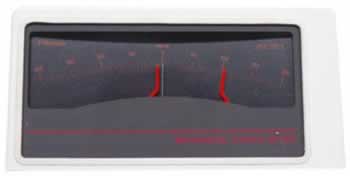

■置針の例 (赤い針が置針です)
■タイプ
MD312TM400CNT |
MD315TM2.5MNT |
|
|

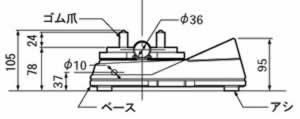

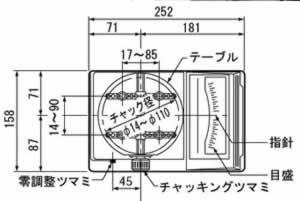

■寸法図
MD313TMタイプ/MD314TMタイプ |
|
MD312TMタイプ |
|
■仕様
●置針なし
品番 |
トルク測定範囲 |
精度 |
チャック可能径
(mm) |
寸法(mm) |
質量
(kg) |
置針付 |
価格 |
最小〜最大
(mN・m) |
1目盛
(mN・m) |
全長 |
全幅 |
全高 |
MD315TM1MNT |
0.2〜1 |
0.05 |
±2% |
φ6〜φ58 |
122 |
76.5 |
59 |
0.3 |
- |
¥100,700- |
MD315TM1.5MNT |
0.2〜1.5 |
0.05 |
- |
¥100,700- |
MD315TM2.5MNT |
0.5〜2.5 |
0.1 |
- |
¥100,700- |
MD315TM5MNT |
1〜5 |
0.2 |
- |
¥100,700- |
MD315TM7.5MNT |
1〜7.5 |
0.2 |
- |
¥100,700- |
MD314TM10MNT |
1〜10 |
0.2 |
φ14〜φ110 |
252 |
158 |
110 |
3 |
- |
¥122,700- |
MD314TM15MNT |
1.5〜15 |
0.5 |
- |
¥122,700- |
MD314TM25MNT |
2.5〜25 |
0.5 |
- |
¥122,700- |
MD314TM50MNT |
5〜50 |
1 |
- |
¥122,700- |
MD314TM75MNT |
8〜75 |
2 |
- |
¥122,700- |
品番 |
トルク測定範囲 |
精度 |
チャック可能径
(mm) |
寸法(mm) |
質量
(kg) |
置針付 |
価格 |
最小〜最大
(cN・m) |
1目盛
(cN・m) |
全長 |
全幅 |
全高 |
MD313TM10CNT |
1〜10 |
0.2 |
±2% |
φ14〜φ110 |
252 |
158 |
110 |
3 |
- |
¥111,600- |
MD313TM15CNT |
1.5〜15 |
0.5 |
- |
¥111,600- |
MD313TM25CNT |
2.5〜25 |
0.5 |
- |
¥111,600- |
MD313TM50CNT |
5〜50 |
1 |
- |
¥111,600- |
MD313TM75CNT |
8〜75 |
2 |
- |
¥111,600- |
MD312TM100CNT |
10〜100 |
2 |
φ18〜φ190 |
331 |
223 |
133 |
10.5 |
- |
¥123,200- |
MD312TM150CNT |
20〜150 |
2 |
- |
¥123,200- |
MD312TM200CNT |
30〜200 |
5 |
- |
¥123,200- |
MD312TM300CNT |
30〜300 |
5 |
- |
¥123,200- |
MD312TM400CNT |
40〜400 |
5 |
- |
¥123,200- |
MD312TM500CNT |
50〜500 |
10 |
- |
¥123,200- |
MD312TM600CNT |
60〜600 |
10 |
- |
¥123,200- |
MD312TM750CNT |
80〜750 |
10 |
- |
¥123,200- |
●置針付き
品番 |
トルク測定範囲 |
精度 |
チャック可能径
(mm) |
寸法(mm) |
質量
(kg) |
置針付 |
価格 |
最小〜最大
(mN・m) |
1目盛
(mN・m) |
全長 |
全幅 |
全高 |
MD314TM10MN-ST |
1〜10 |
0.2 |
±2% |
φ14〜φ110 |
252 |
158 |
110 |
3 |
○ |
¥137,200- |
MD314TM15MN-ST |
1.5〜15 |
0.5 |
○ |
¥137,200- |
MD314TM25MN-ST |
2.5〜25 |
0.5 |
○ |
¥137,200- |
MD314TM50MN-ST |
5〜50 |
1 |
○ |
¥137,200- |
MD314TM75MN-ST |
8〜75 |
2 |
○ |
¥137,200- |
品番 |
トルク測定範囲 |
精度 |
チャック可能径
(mm) |
寸法(mm) |
質量
(kg) |
置針付 |
価格 |
最小〜最大
(cN・m) |
1目盛
(cN・m) |
全長 |
全幅 |
全高 |
MD313TM10CN-ST |
1〜10 |
0.2 |
±2% |
φ14〜φ110 |
252 |
158 |
110 |
3 |
○ |
¥124,600- |
MD313TM15CN-ST |
1.5〜15 |
0.5 |
○ |
¥124,600- |
MD313TM25CN-ST |
2.5〜25 |
0.5 |
○ |
¥124,600- |
MD313TM50CN-ST |
5〜50 |
1 |
○ |
¥124,600- |
MD313TM75CN-ST |
8〜75 |
2 |
○ |
¥124,600- |
MD312TM100CN-ST |
10〜100 |
2 |
φ18〜φ190 |
331 |
223 |
133 |
10.5 |
○ |
¥136,200- |
MD312TM150CN-ST |
20〜150 |
2 |
○ |
¥136,200- |
MD312TM200CN-ST |
30〜200 |
5 |
○ |
¥136,200- |
MD312TM300CN-ST |
30〜300 |
5 |
○ |
¥136,200- |
MD312TM400CN-ST |
40〜400 |
5 |
○ |
¥136,200- |
MD312TM500CN-ST |
50〜500 |
10 |
○ |
¥136,200- |
MD312TM600CN-ST |
60〜600 |
10 |
○ |
¥136,200- |
MD312TM750CN-ST |
80〜750 |
10 |
○ |
¥136,200- |
|
