デジタルトルクレンチチェッカー/品番 MD31C-20N3Tシリーズ

【詳細表示】

商品番号 MD31C-20N3Tシリーズ

価 格

●一目でチェック結果がわかる、表示色による「合否判定機能」を搭載。
●簡単操作。クイックチェックで測定時間が大幅に短縮
●組み立てライン横でのトルクレンチの日常点検で品質向上
●校正コストの低減・適正化が可能。
●0.5N・m〜1400N・mまでシリーズ4機種
デジタルトルクレンチチェッカー
品番 MD31C-20N3Tシリーズ

価格は下記を参照下さい。
■用途
●予防保全的な使い方(最適な次回校正時期の推測)
継続的にチェックトルク値をプロットすると、管理限界を越えそうな時期を予測でき、代替トルク機器の準備や校正手配がスムーズに行え、生産に影響を与えません。
※無料のデータインプットツールでエクセルのワークシートにデータを簡単に取り込んで解析が可能です。
●品質工学的な使い方(締め付け保証)
※チェック間隔は公邸能力・損失金額・手直しコストなどから最適化します。
●校正コスト削減的な使い方(コスト低減)
量産工場に限らず、トルクレンチを校正に出す前のチェック用として使えば、「実は精度が悪くないのに校正に出していた…」という『無駄な校正コスト』が削減できます。


■特長
●簡単操作。ラインサイドでのトルクレンチの日常点検に最適。
●合否判定機能搭載。判定結果を表示部の色(白/青/赤)でお知らせ。
ラインサイドでの表示部の測定値を見て比較・検討しなくてもトルクレンチの合否(OK/NG)が一目でわかります。
●従来品()と比較し測定分解能が2倍に向上。1digit(1目盛)が細かくなりました。精度±1%+1digit。
●1000データメモリー。RS-232C準拠のD-SUB9ピンオスとUSB(Bタイプ)の2つの端子を用意。様々なPCと接続可能です。また無料のデータインプットツールがメーカーWEBサイトからダウンロードでご利用いただけます。
●トルクチェックを効率的に行えるアダプタを付属。ソケットアダプタ、六角アダプタセットを付属。(六角アダプタセットはMD31C-1000N3T、1400N2Tには付属しません。)
●MD31C-20N3Tはトルクドライバのトルクチェックにもご利用いただけます。
●グローバル設計。AC100〜240V±10%、CEマーク付きで海外でも安心してご利用いただけます。

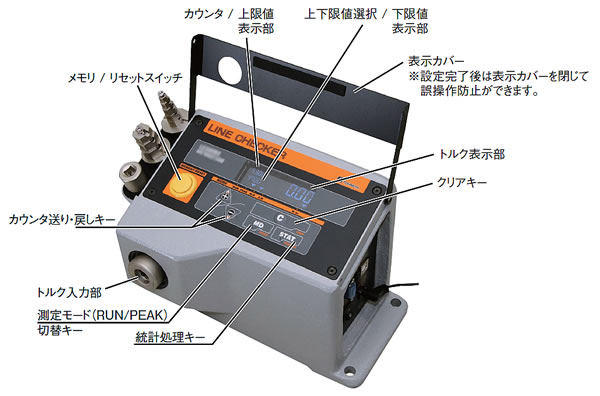

■各部名称

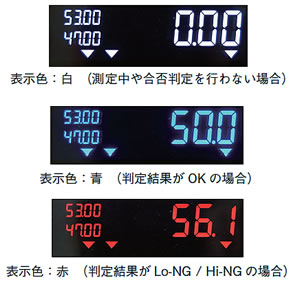

■合否判定
●測定完了後、設定した上下限トルク値に対し合否判定を行い、判定結果を赤/青で表示。
●自動判定なので、数値を確認する必要がありません。
●最大10の合否判定設定値が登録可能。



■タイプ
MD31C-200N3T MD31C-1000N3T

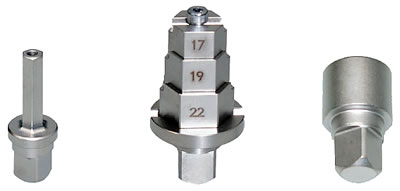

■付属品
トルクドライバ用 六角アダプタセット ソケットアダプタ


品番 MD31C-20N3T MD31C-200N3T MD31C-1000N3T MD31C-1400N2T
六角アダプタセット 角ドライブ 9.53 12.7 - -
六角寸法 6.35(トルクドライバ用)
8、10、12、13、14、17
8、10、12、13、14、
17、19、22
- -
ソケットアダプタ 差込角(メス) 6.35 9.53 12.7 19.0
差込角(オス) 9.53 12.7 19.0 25.4

■仕様
品番 トルク測定範囲(N・m) 差込角(mm) 寸法(mm) 精度 質量約
(kg)
測定モード 自動表示切替範囲 1目盛 □a 全長 全幅 全高
MD31C-20N3T PEAK 0.500〜0.998 0.002 9.53 278 160 167 ±1%+1目盛 10.5
1.00〜9.99 0.01
10.0〜20.0 0.1
RUN 0.500〜20.000 0.002
MD31C-200N3T PEAK 5.00〜9.98 0.02 12.7
10.0〜99.9 0.1
100〜200 1
RUN 5.00〜200.00 0.02
MD31C-1000N3T PEAK 50.0〜99.9 0.1 25.4 500 290 186 34
100〜1000 1
RUN 50.0〜1000.0 0.1
MD31C-1400N2T PEAK 100〜900 1 313 39
1000〜1400 10
RUN 100.0〜1400.0 0.2

■共通仕様
品番 MD31C-20N3T MD31C-200N3T MD31C-1000N3T MD31C-1400N2T
表示 ブラックマスク液晶(白・赤・青)
表示桁 3桁(PEAK)/5桁(RUN)
データメモリ 1000データ(カウンタ・時分・トルクデータ)
測定モード PEAK/RUN
ゼロ調整 Cキー、電源OFF/ONによるオートゼロ
合否判定機能 10件登録
データ出力 RS232C準拠、D-SUB9ピンオス、USBコネクタ(Bタイプ)対応シリアル通信
メモリ・リセット マニュアル/オート(0.1〜5.0secで任意可変)
使用温度範囲 0〜40℃
電源 AC100〜240V±10%
価格 ¥183,600- ¥183,600- ¥406,000- ¥486,000-





■オプション
●バッテリパック
トルク機器を工場内で移動して使用する場合や屋外作業に最適です。


品番 MD31P-1003T
バッテリパック本体 使用電池 リチウムイオンポリマー二次電池
定格出力 19V、2A
出力容量 8000mAh
使用時間 約7時間(満充電時)
外形寸法 (W)109×(D)73.6×(H)23mm
質量 225g
使用温度範囲 0〜40℃
12V変換ケーブル バッテリパック側 入力19V(ストレート付ラブ)
トルク機器側 出力12V 3A(L字変換プラグRC5320A EIAJ-4)
出力プラグ極性 センタープラス
充電用ACアダプタ 入力 AC100〜240V 50/60Hz
出力 DC19V 3.16A
充電時間 約3〜4時間
出力プラグ極性 センタープラス
出力コード長さ 約1.8m(黒色)
使用温度範囲 0〜40℃
価格 ¥55,500-
※使用する本体の品番を必ずご連絡ください。


●プリンタ&接続コード(プリンタ/パソコン用)
品番 品名 備考 価格
MD31C-NO382T プリンタ接続コード MD31EPP16M2T ¥7,700-
MD31C-NO383T パソコン接続コード D-SUB9ピン メス ¥5,000-
MD31C-NO385T パソコン接続コード USB B コネクタ ¥5,000-
MD31EPP16M2T プリンタ - ¥52,000-

運賃、および消費税は、記載価格には、含まれていません。
