■特長
●デジタルトルクチェッカ。世界最小の充電式ロータリートルク計です。(PATENTED)
●コードレスですから回転体にセットして使用できます。
●ナットランナに取り付けて、インラインで簡単にトルクチェックが行えます。
●上図（多軸締付装置への適用例）のように、スピントルクの入って無い軸にエキステンションバー（別売）を入れれ
ば、多軸締付作業と同時にトルクチェックが行えます。
●スピントルクを入れる位置は最もねじに近いので、トルク伝達損失等の影響を受け難く、計測原理
●上実際の締付トルクに近い値を測定します。
●精度±１％＋１ｄｉｇｉｔ。左右トルクを測定可能。
●測定データは100データまで自動でカウントアップしメモリでき、メモリ内のサンプル数・最大値・最小値・平均値も
表示できます。
■用途
・多軸締付装置のナットランナのトルクチェック。
・アングル形動力工具のトルクチェック。
・増し締めトルク・戻しトルク測定。
・ST1000N2は大型車ホイールナット締め付け用トルクレンチ、トルクチェックにも最適。
■タイプ
| MD31ST-50N2T |
MD31ST-100N2T |
MD31ST-N2BTシリーズ本体横 |
 |
 |
 |
■多軸締付装置適用例
■アングル形動力工具適用例

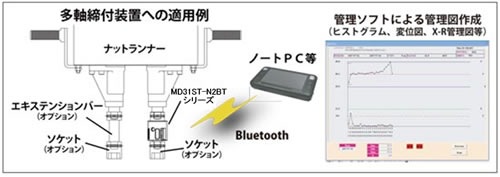

■多軸装置適用例とMD31ST-N2BTによるナットランナトルク確認システムの例
■共通仕様
| トルク精度 |
±1％＋1digi |
| 測定方向 |
左右 |
| 表示 |
7セグメントLCD表示 |
| カウンタ値 3桁（文字高さ3mm） トルク値 4桁（文字高さ7mm） |
| 単位、電池残量、測定方向 |
| 測定モード |
PEAK/RUN |
| データメモリ |
999データ |
| 演算機能 |
サンプル数、最大、最小、平均値 |
| データ出力 |
赤外線出力、USB出力（キー操作により通信モード切替） |
| 電源 |
ニッケル水素電池パック |
| 連続使用時間 |
10時間 |
| 充電器 |
入力 AC100V〜240V ±10％（PSE適合、CE準拠） |
| 充電時間 |
2時間 |
| その他機能 |
オートパワーオフ3分、オートゼロ、バッテリ残量表示4段階、
オートリセット（0.5〜5秒 0.5秒単位で可変） |
| 使用温度範囲 |
|
| 付属品 |
充電器 (ACアダプタ式)、バッテリパック（本体に内蔵）、
CD-ROM（USBドライバ）、USB接続コード、
長期保管用電源プラグ、電源変換プラグ、キャリングケース |
■標準タイプ仕様
| 品番 |
トルク測定範囲[N・m] |
角ドライブ |
質量 |
価格 |
| 最小〜最大 |
1digit |
mm |
約kg |
| MD31ST-10N2T |
2〜10 |
0.01 |
6.35 |
0.25 |
￥163,200- |
| MD31ST-20N2T |
4〜20 |
0.02 |
9.5 |
￥163,200- |
| MD31ST-50N2T |
10〜50 |
0.05 |
12.7 |
￥163,200- |
| MD31ST-100N2T |
20〜100 |
0.1 |
￥163,200- |
| MD31ST-200N2T |
40〜200 |
0.2 |
￥163,200- |
| MD31ST-500N2T |
100〜500 |
0.5 |
19 |
1.3 |
￥238,600- |
| MD31ST-1000N2T |
200〜1000 |
1 |
25.4 |
￥238,600- |
■Bluetooth対応仕様
| 通信方式 |
Bluetooth、赤外線出力、USB出力 |
| 無線通信距離 |
Bluetooth：10m
赤外線出力：30cm |
| 連続使用時間 |
Bluetoothオフ：約10時間
Bluetooth連続モード：約5時間
Bluetooth省電力モード※：約8時間 |
※省電力モードは間欠通信を行っているため、データ転送に最大約2秒の遅延が生じる場合があります。
| 品番 |
トルク測定範囲[N・m] |
角ドライブ |
質量 |
価格 |
| 最小〜最大 |
1digit |
mm |
約kg |
| MD31ST-10N2BT |
2〜10 |
0.01 |
6.35 |
0.25 |
￥Mail- |
| MD31ST-20N2BT |
4〜20 |
0.02 |
9.5 |
￥Mail- |
| MD31ST-50N2BT |
10〜50 |
0.05 |
12.7 |
￥Mail- |
| MD31ST-100N2BT |
20〜100 |
0.1 |
￥Mail- |
| MD31ST-200N2BT |
40〜200 |
0.2 |
￥Mail- |
| MD31ST-500N2BT |
100〜500 |
0.5 |
19 |
1.3 |
￥Mail- |
| MD31ST-1000N2BT |
200〜1000 |
1 |
25.4 |
￥Mail- |
■エキステンションバー
| 品番 |
適用機種 |
価格 |
| MD31-283T |
MD31ST-10N2T |
￥1,900- |
| MD31-281T |
MD31ST-20N2T |
￥3,200- |
| MD31-247T |
MD31ST-50N2T |
￥3,200- |
| MD31ST-100N2T |
| MD31ST-200N2T |
| MD31-248T |
MD31ST-500N2T |
￥16,600- |
| MD31-249T |
MD31ST-1000N2T |
￥20,400- |
■トルクレンチテスタ用ダウンアダプタ
角ドライブをワンサイズ小さく厚さ約2mmの変換アダプタ
| 品番 |
寸法(mm) |
許容トルク |
質量 |
価格 |
| 差込角(オス) |
差込角(メス) |
高さ |
外径 |
N・m |
約kg |
| MD31-DA3-2T |
9.5 |
6.35 |
12 |
13 |
14 |
5 |
￥6,900- |
| MD31-DA4-3T |
12.7 |
9.5 |
15 |
18 |
70 |
11 |
￥8,700- |
| MD31-DA6-4T |
19.0 |
12.7 |
19 |
28 |
220 |
34 |
￥9,200- |
| MD31-DA8-6T |
25.4 |
19.0 |
26 |
35 |
750 |
66 |
￥10,200- |
| MD31-DA12-8T |
38.1 |
25.4 |
44 |
55 |
2100 |
320 |
￥13,400- |
■トルクレンチテスタ用ラチェットアダプタ
3.75°の角度分解能で位置合わせがスムーズ。
| 品番 |
寸法(mm) |
外径 |
許容トルク |
質量 |
価格 |
| 差込角(オス) |
差込角(メス) |
高さ |
厚み |
N・m |
約kg |
| MD31-RA3T |
9.5 |
9.5 |
40.5 |
23 |
62 |
50 |
0.3 |
￥26,700- |
| MD31-RA4T |
12.7 |
12.7 |
49 |
28 |
90 |
200 |
0.9 |
￥26,700- |
| MD31-RA6T |
19.0 |
19.0 |
65 |
35 |
125 |
750 |
2.3 |
￥44,400- |
| MD31-RA8T |
25.4 |
25.4 |
86 |
51 |
190 |
2100 |
7.1 |
￥65,800- |
| MD31-RA12T |
38.1 |
38.1 |
111 |
60 |
234 |
3000 |
12.6 |
￥87,200- |
■オプション
| 品 番 |
品 名 |
備考 |
価 格 |
| MD31-379T |
接続コード |
MD31EPP16M2T |
￥8,700.- |
| MD31-384T |
接続コード |
パソコン |
￥2,300.- |
| MD31R-DT999T |
赤外線受信機 |
- |
￥43,400.- |
|
