電動テーブルリフト1段式(200kg) 品番 M1343E1PA-0206J-0502M 【詳細表示】
商品番号 M1343E1PA-0206J-0502M 価 格
電動テーブルリフト1段式(200kg)M1343E1PA-0206J-0502M 自然下降゛ゼロ″とコンパクトボディーを実現しました。
先進機能を満載し、進化したシザーリフト

電動式スクリューシリンダを採用していますので
油圧式には無い優れた特長をもっています。
電動テーブルリフト1段式(200kg)
品番 M1343E1PA-0206J-0502M
価格は下記をご覧ください
■特長
●(クリーン/清潔)
作動油を使用する油圧式と違って、油臭や油漏れがなく、周囲を汚す心配がありません。
※油汚れを嫌う場所でのご使用に適しています。
※ここで表現している“クリーン”とは、周囲を汚す心配がないという意味で使っております。
 半導体や液晶パネルの製造工程での“クリーン”とは違います。

●(サイレント/低騒音)
油圧式と比較して昇降運転時の騒音が極めて低い、静粛性に優れたシザーリフトです。

●(ゼロクリープ/自然下降“ゼロ”)
電動式スクリューシリンダにブレーキ付モータを採用していますので、テーブルを上昇させたまま長時間放置しても自然下降することなく停止位置を一定に保持することができます。

●(アキュレート/正確な停止精度)
モータ停止と同時にブレーキが働くため、精密な停止精度を実現しています。
※コンベヤラインやロボットでシート材などを段積み・段バラシするなどシザーリフトの停止精度を要求される用途に適しています。


■タイプ
・1段標準幅タイプ(500kg用) ・2段標準幅タイプ(500kg用) ・1段幅狭タイプ(500kg用)

■許容積載質量 0.2tonから4tonまで6種、101の機種揃え。

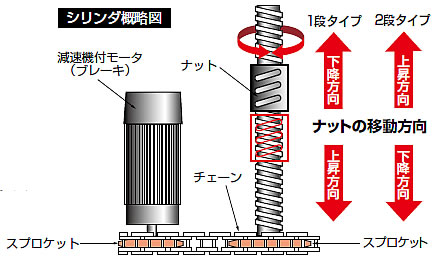

■電動式スクリューシリンダ
ボールネジをモータによって回転させてナットを移動させる。
この移動により本体を昇降させます。
シリーズはこの電動式スクリューシリンダの採用によりクリーンで、本体を上昇させた状態で長時間放置しておいても自然下降が全くありません。
これはモータに内蔵しているブレーキによりボールネジがロックされるからです。

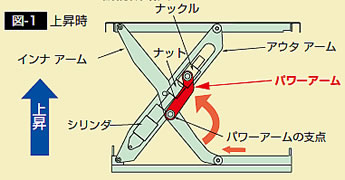

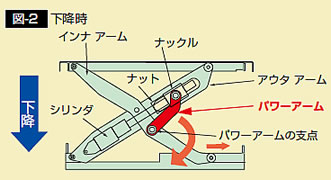

■パンタアーム 1段
●パンタアーム1段 標準幅タイプ(AZ・DZ)



●パンタアーム1段 幅狭タイプ(CZ)






※全機種、上昇端および下降端停止用リミットスイッチ(LS)が各々1個ずつ標準で付いています。


■パンタアーム 2段
パンタアーム2段 標準幅タイプ(AZ)





■用途
よくご使用になられている用途をご紹介いたします。

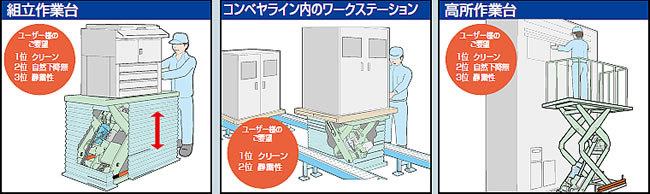

本体単独使用 ※昇降作業台

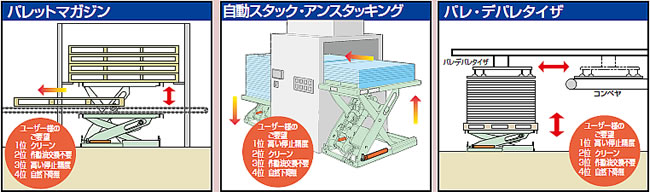

●装置・機械への組込 ※段積・段バラシ

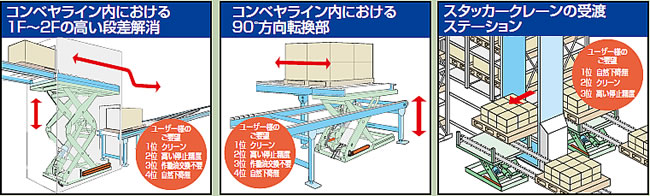

●コンベヤライン内での使用 ※段差解消


●その他


■外径寸法
パンタアーム 1段 200kg タイプ(J)

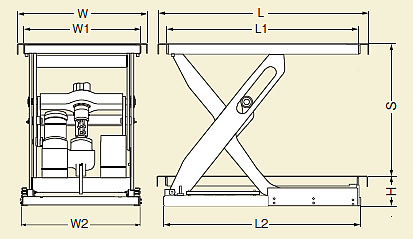

パンタアーム 1段 標準幅タイプ(AZ・DZ)
パンタアーム 1段 幅狭タイプ(CZ)

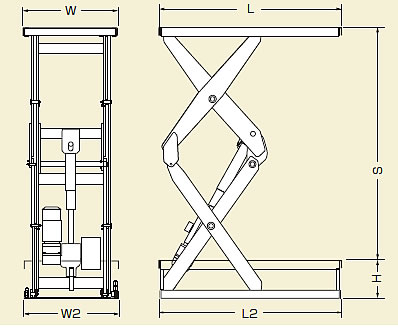

パンタアーム 2段 標準幅タイプ(AZ・J)


■標準仕様
操作スイッチ フットスイッチ(コード3m)
電源コード 5m(プラグ無し)
塗装色 日塗工旧513
電源 3相200V
安全装置 メンテナンスバー
テーブル板厚 200kg仕様 2.3mm
500、1000kg仕様 3.2mm
2000kg以上の機種 4.5mm
テーブル折り曲げ代 200kg仕様 45mm
500kg以上の機種 65mm
その他装備 リースニツプル、吊りフック用穴、上限・下限リミットスイッチ





■手配コードの説明
手配コードの各記号にはそれぞれ意味を持たせ、手配コード1つでシザーリフトの基本仕様の全てを示すことができます。



■仕様 単位: mm
品番 許容
積載
質量
(kg)
上昇
距離
パンタ
アーム
段数
テーブル寸法 収縮時
高さ
フレーム寸法
S W×L H W1×L1  W2×L2
M1343E1PA-0206J-0502M 200 630 1 500×1080 185 495×1080
M1343E1PA-0208J-0502M 800 1 500×1280 185 495×1280
M1343E2PA-0208J-0502M 2 520×760 210 515×760
M1343E2PA-0210J-0502M 1000 2 520×870 220 515×870
M1343E1PA-0504AZ-0702M 500 400 1 700×1000 170 634×946 630×960
M1343E1PA-0504AZ-0704M
M1343E1PA-0504CZ-0502M 500×1000 205 474×948 470×970
M1343E1PA-0504CZ-0504M
M1343E1PA-0504DZ-0807M 800×1100 185 691×1026 687×1040
M1343E1PA-0506AZ-0702M 630 1 700×1100 185 634×1036 630×1050
M1343E1PA-0506AZ-0704M
M1343E1PA-0506CZ-0502M 500×1000 205 474×1018 470×1040
M1343E1PA-0506CZ-0504M
M1343E1PA-0506DZ-0807M 800×1200 185 691×1106 687×1120
M1343E1PA-0508AZ-0702M 800 1 700×1300 185 643×1186 638×1200
M1343E1PA-0508AZ-0704M
M1343E1PA-0508CZ-0502M 500×1300 215 487×1220 478×1242
M1343E1PA-0508CZ-0504M
M1343E1PA-0508DZ-0807M 800×1300 185 700×1216 695×1230
M1343E1PA-0510AZ-0704M 1000 1 700×1500 210 665×1453 660×1470
M1343E1PA-0510AZ-0707M
M1343E1PA-0510CZ-0502M 500×1500 225 487×1468 478×1490
M1343E1PA-0510CZ-0504M
M1343E2PA-0510AZ-0804M 2 800×1100 245 780×1074 800×1090
M1343E2PA-0510AZ-0807M
M1343E1PA-0512AZ-0704M 1250 1 700×1800 230 665×1769 660×1786
M1343E1PA-0512AZ-0707M
M1343E1PA-0512CZ-0604M 600×1800 240 573×1777 560×1792
M1343E2PA-0512AZ-0804M 2 800×1200 255 780×1174 800×1190
M1343E2PA-0512AZ-0807M
M1343E1PA-0516CZ-0604M 1600 1 600×2300 265 587×2241 588×2256
M1343E2PA-0516AZ-0804M 2 800×1400 265 780×1324 800×1340
M1343E2PA-0516AZ-0807M
M1343E2PA-0520AZ-0804M 2000 2 800×1600 295 780×1574 800×1590
M1343E2PA-0520AZ-0807M
M1343E1PA-1004AZ-0804M 1000 400 1 800×1100 185 732×1071 727×1090
M1343E1PA-1004AZ-0807M
M1343E1PA-1004CZ-0604M 600×1100 240 582×1077 572×1097
M1343E1PA-1004CZ-0607M
M1343E1PA-1004DZ-0915M 900×1200 230 802×1171 797×1190
M1343E1PA-1006AZ-0804M 630 1 800×1200 185 732×1143 727×1162
M1343E1PA-1006AZ-0807M
M1343E1PA-1006CZ-0604M 600×1200 240 582×1140 572×1160
M1343E1PA-1006CZ-0607M
M1343E1PA-1006DZ-0915M 900×1300 230 822×1271 819×1290
M1343E1PA-1008AZ-0804M 800 1 800×1300 185 732×1203 727×1222
M1343E1PA-1008AZ-0807M
M1343E1PA-1008CZ-0604M 600×1300 245 587×1264 594×1284
M1343E1PA-1008CZ-0607M
M1343E1PA-1008DZ-0915M 900×1400 230 822×1371 819×1390
M1343E1PA-1010AZ-0807M 1000 1 800×1500 230 752×1451 749×1470
M1343E1PA-1010DZ-0915M 900×1500 230 822×1451 819×1470
M1343E1PA-1010CZ-0604M 600×1500 245 587×1480 594×1500
M1343E1PA-1010CZ-0607M
M1343E2PA-1010AZ-0907M 2 900×1300 315 880×1219 900×1240
M1343E2PA-1010AZ-0915M
M1343E1PA-1012AZ-0807M 1250 1 800×1900 250 756×1769 753×1797
M1343E1PA-1012AZ-0815M
M1343E1PA-1012CZ-0707M 700×1900 270 687×1838 676×1859
M1343E2PA-1012AZ-0907M 2 900×1400 325 880×1319 900×1340
M1343E2PA-1012AZ-0915M
M1343E1PA-1016CZ-0707M 1600 1 750×2300 280 737×2256 715×2276
M1343E2PA-1016AZ-0907M 2 900×1500 335 880×1469 900×1490
M1343E2PA-1016AZ-0915M
M1343E2PA-1020AZ-0907M 2000 2 900×1700 350 880×1619 900×1640
M1343E2PA-1020AZ-0915M

品番  モータ容量
(kW)
上昇時間 下降時間 本体質量
(kg)
 50/60Hz(秒) 50/60Hz(秒)
M1343E1PA-0206J-0502M 0.2 15/12 14/12 90
M1343E1PA-0208J-0502M 0.2 20/17 20/17 100
M1343E2PA-0208J-0502M 0.2 23/19 22/18 80
M1343E2PA-0210J-0502M 0.2 24/20 23/19 90
M1343E1PA-0504AZ-0702M 0.2 27/23 25/21 190
M1343E1PA-0504AZ-0704M 0.4 13/11 12/10 190
M1343E1PA-0504CZ-0502M 0.2 23/20 22/18 150
M1343E1PA-0504CZ-0504M 0.4 11/10 11/9 160
M1343E1PA-0504DZ-0807M 0.75 6/5 6/5 230
M1343E1PA-0506AZ-0702M 0.2 38/32 35/29 200
M1343E1PA-0506AZ-0704M 0.4 18/16 17/14 200
M1343E1PA-0506CZ-0502M 0.2 36/31 34/28 160
M1343E1PA-0506CZ-0504M 0.4 18/15 17/14 160
M1343E1PA-0506DZ-0807M 0.75 9/8 8/7 240
M1343E1PA-0508AZ-0702M 0.2 45/38 42/35 230
M1343E1PA-0508AZ-0704M 0.4 22/19 21/17 230
M1343E1PA-0508CZ-0502M 0.2 50/42 47/39 200
M1343E1PA-0508CZ-0504M 0.4 25/21 23/19 200
M1343E1PA-0508DZ-0807M 0.75 13/11 12/10 260
M1343E1PA-0510AZ-0704M 0.4 30/25 28/23 290
M1343E1PA-0510AZ-0707M 0.75 16/13 14/12 310
M1343E1PA-0510CZ-0502M 0.2 73/62 68/56 220
M1343E1PA-0510CZ-0504M 0.4 36/30 33/28 220
M1343E2PA-0510AZ-0804M 0.4 25/21 24/20 330
M1343E2PA-0510AZ-0807M 0.75 14/12 13/11 330
M1343E1PA-0512AZ-0704M 0.4 40/33 37/31 370
M1343E1PA-0512AZ-0707M 0.75 21/18 19/16 390
M1343E1PA-0512CZ-0604M 0.4 44/37 41/34 360
M1343E2PA-0512AZ-0804M 0.4 34/29 32/26 350
M1343E2PA-0512AZ-0807M 0.75 20/16 18/15 350
M1343E1PA-0516CZ-0604M 0.4 52/44 49/40 520
M1343E2PA-0516AZ-0804M 0.4 50/42 47/39 390
M1343E2PA-0516AZ-0807M 0.75 29/24 27/22 400
M1343E2PA-0520AZ-0804M 0.4 67/56 62/51 470
M1343E2PA-0520AZ-0807M 0.75 38/32 35/29 470
M1343E1PA-1004AZ-0804M 0.4 20/17 18/15 300
M1343E1PA-1004AZ-0807M 0.75 11/9 10/9 300
M1343E1PA-1004CZ-0604M 0.4 23/19 21/18 260
M1343E1PA-1004CZ-0607M 0.75 11/9 10/9 260
M1343E1PA-1004DZ-0915M 1.5 6/5 5/4 370
M1343E1PA-1006AZ-0804M 0.4 31/26 29/24 310
M1343E1PA-1006AZ-0807M 0.75 18/15 17/14 320
M1343E1PA-1006CZ-0604M 0.4 34/29 32/26 270
M1343E1PA-1006CZ-0607M 0.75 17/14 15/13 270
M1343E1PA-1006DZ-0915M 1.5 9/7 8/7 410
M1343E1PA-1008AZ-0804M 0.4 37/31 34/28 320
M1343E1PA-1008AZ-0807M 0.75 21/18 20/16 330
M1343E1PA-1008CZ-0604M 0.4 46/39 43/36 300
M1343E1PA-1008CZ-0607M 0.75 23/19 21/17 300
M1343E1PA-1008DZ-0915M 1.5 11/9 10/8 420
M1343E1PA-1010AZ-0807M 0.75 27/23 25/21 400
M1343E1PA-1010DZ-0915M 1.5 12/10 12/10 440
M1343E1PA-1010CZ-0604M 0.4 64/54 59/49 330
M1343E1PA-1010CZ-0607M 0.75 31/26 29/24 340
M1343E2PA-1010AZ-0907M 0.75 27/23 25/21 550
M1343E2PA-1010AZ-0915M 1.5 11/9 10/9 550
M1343E1PA-1012AZ-0807M 0.75 39/33 36/30 510
M1343E1PA-1012AZ-0815M 1.5 18/15 17/14 530
M1343E1PA-1012CZ-0707M 0.75 43/36 40/33 530
M1343E2PA-1012AZ-0907M 0.75 37/31 35/29 580
M1343E2PA-1012AZ-0915M 1.5 15/13 14/12 590
M1343E1PA-1016CZ-0707M 0.75 56/48 53/44 660
M1343E2PA-1016AZ-0907M 0.75 49/42 46/38 630
M1343E2PA-1016AZ-0915M 1.5 20/17 19/16 640
M1343E2PA-1020AZ-0907M 0.75 65/55 60/50 690
M1343E2PA-1020AZ-0915M 1.5 27/23 25/21 700
注1:機種によりメンテナンスバー格納時にメンテナンスバーが下部フレームよりはみ出す場合があります。 詳しくはメールかFAXにて問合せ願います。
注2:200kg仕様のシザーリフトは上部フレームとテーブルが一体構造になっているため、上部フレーム寸法は表示していません。(表中★印)
注3:下部フレームの幅寸法(W2)は、ホイールカバーを含む寸法です。
注4:1段パンタ式リフト(200kg仕様を除く)は下部フレームの幅寸法(W2)より、ホイールカバー固定ボルトの頭部がはみ出ています。











品番 許容
積載
質量
(kg)
上昇
距離
パンタ
アーム
段数
テーブル寸法 収縮時
高さ
フレーム寸法
S W×L H W1×L1  W2×L2
M1343E1PA-2004AZ-0907M 2000 400 1 900×1400 280 800×1325 871×1350
M1343E1PA-2004AZ-0915M
M1343E1PA-2004AZ-0922M
M1343E1PA-2004CZ-0707M 750×1600 315 726×1262 717×1290
M1343E1PA-2004CZ-0715M
M1343E1PA-2006AZ-0907M 630 1 900×1500 280 880×1425 871×1450
M1343E1PA-2006AZ-0915M
M1343E1PA-2006AZ-0922M
M1343E1PA-2006CZ-0707M 750×1400 315 726×1372 717×1400
M1343E1PA-2006CZ-0715M
M1343E1PA-2008AZ-0907M 800 1 900×1600 280 880×1573 871×1598
M1343E1PA-2008AZ-0915M
M1343E1PA-2008AZ-0922M
M1343E1PA-2008CZ-0707M 750×1600 320 726×1522 717×1550
M1343E1PA-2008CZ-0715M
M1343E1PA-2010AZ-0915M 1000 1 900×1800 300 880×1745 871×1770
M1343E1PA-2010AZ-0922M
M1343E1PA-2010CZ-0815M 800×1800 360 780×1764 786×1783
M1343E2PA-2010AZ-0915M 2 900×1400 433 870×1348 900×1370
M1343E2PA-2010AZ-0922M
M1343E1PA-2012CZ-0815M 1250 1 800×2000 370 780×1934 774×1953
M1343E2PA-2012AZ-0915M 2 900×1500 438 870×1458 900×1480
M1343E2PA-2012AZ-0922M
M1343E1PA-2016CZ-0815M 1600 1 800×2400 390 780×2371 786×2390
M1343E2PA-2016AZ-0915M 2 900×1700 458 870×1608 900×1630
M1343E2PA-2016AZ-0922M
M1343E1PA-3004CZ-0815M 3000 400 1 850×1500 370 796×1441 802×1462
M1343E1PA-3006CZ-0822M 630 850×1600 380 830×1546 836×1561
M1343E1PA-3008CZ-0822M 800 850×1800 390 830×1753 836×1768
M1343E1PA-3010CZ-0822M 1000 850×1900 400 830×1853 836×1868
M1343E1PA-3012CZ-0922M 1250 900×2200 450 880×2115 892×2130
M1343E1PA-3016CZ-0922M 1600 900×2700 465 880×2604 892×2615
M1343E1PA-4004CZ-0922M 4000 400 1 900×1700 435 880×1660 892×1681
M1343E1PA-4006CZ-0922M 630 900×1800 445 880×1667 892×1688
M1343E1PA-4008CZ-0922M 800 900×2000 450 880×1867 892×1888


品番  モータ容量
(kW)
上昇時間 下降時間 本体質量
(kg)
 50/60Hz(秒) 50/60Hz(秒)
M1343E1PA-2004AZ-0907M 0.75 26/22 24/20 630
M1343E1PA-2004AZ-0915M 1.5 11/9 10/8 640
M1343E1PA-2004AZ-0922M 2.2 8/6 7/6 640
M1343E1PA-2004CZ-0707M 0.75 26/22 24/20 510
M1343E1PA-2004CZ-0715M 1.5 11/9 10/8 510
M1343E1PA-2006AZ-0907M 0.75 41/35 38/32 660
M1343E1PA-2006AZ-0915M 1.5 17/14 16/13 670
M1343E1PA-2006AZ-0922M 2.2 12/10 11/9 680
M1343E1PA-2006CZ-0707M 0.75 38/32 35/29 540
M1343E1PA-2006CZ-0715M 1.5 16/13 14/12 550
M1343E1PA-2008AZ-0907M 0.75 53/44 49/41 700
M1343E1PA-2008AZ-0915M 1.5 22/18 20/17 710
M1343E1PA-2008AZ-0922M 2.2 15/13 14/12 720
M1343E1PA-2008CZ-0707M 0.75 49/41 45/37 580
M1343E1PA-2008CZ-0715M 1.5 20/17 19/15 590
M1343E1PA-2010AZ-0915M 1.5 27/23 25/21 760
M1343E1PA-2010AZ-0922M 2.2 19/16 18/15 770
M1343E1PA-2010CZ-0815M 1.5 30/25 28/23 770
M1343E2PA-2010AZ-0915M 1.5 21/18 19/16 860
M1343E2PA-2010AZ-0922M 2.2 15/13 14/12 860
M1343E1PA-2012CZ-0815M 1.5 38/32 35/29 840
M1343E2PA-2012AZ-0915M 1.5 28/23 26/21 900
M1343E2PA-2012AZ-0922M 2.2 20/17 18/15 910
M1343E1PA-2016CZ-0815M 1.5 48/41 45/37 1050
M1343E2PA-2016AZ-0915M 1.5 37/31 34/28 990
M1343E2PA-2016AZ-0922M 2.2 26/22 24/20 1000
M1343E1PA-3004CZ-0815M 1.5 14/12 13/11 730
M1343E1PA-3006CZ-0822M 2.2 17/15 16/13 9960
M1343E1PA-3008CZ-0822M 2.2 22/19 21/17 1010
M1343E1PA-3010CZ-0822M 2.2 27/23 25/21 1030
M1343E1PA-3012CZ-0922M 2.2 36/30 34/28 1220
M1343E1PA-3016CZ-0922M 2.2 47/40 44/36 1480
M1343E1PA-4004CZ-0922M 2.2 12/10 11/9 970
M1343E1PA-4006CZ-0922M 2.2 21/18 19/16 1130
M1343E1PA-4008CZ-0922M 2.2 28/24 26/22 1160
注1:機種によりメンテナンスバー格納時にメンテナンスバーが下部フレームよりはみ出す場合があります。 詳しくはメールかFAXにて問合せ願います。
注3:下部フレームの幅寸法(W2)は、ホイールカバーを含む寸法です。
注4:1段パンタ式リフト(200kg仕様を除く)は下部フレームの幅寸法(W2)より、ホイールカバー固定ボルトの頭部がはみ出ています。

運賃、および消費税は、記載価格には、含まれていません。

[トップページに戻る] [注文書] [見積り依頼] TEL 0729-64-8663 FAX 0729-61-4874

営業時間 AM9:00~PM7:00 営業日 月曜日~金曜日 定休日 土曜日 日曜日 祝日
