手動ロールチャックフック/品番 M671HS75-150シリーズ 【詳細表示】
商品番号 M671HS75-150シリーズ 価 格
ロール製品の倒立、吊下げ、搬送に!

<特長>
●メカロック方式採用により、エアーの供給・配管が不要です。倉庫など、エアー源のない場所でも使用できます。
●メカロック方式を採用する事により、エアー洩れによる製品の落下の心配がありません。
●ロール製品を紙管内で支持しますので製品を傷めません。
●ロック作業は、レバー操作により、スムーズに確実にできます。

※左画像の円板プレートはオプションです。
手動ロールチャックフック
品番 M671HS75-150シリーズ
価格は下記をご覧下さい
●本品は全くエアー源を使用せず、レバー操作によりメカ式に製品をロック致します。
ロール製品の倒立、吊下げにご使用いただけます。
ご使用の前には取扱方法をよくお読みの上、正しくお使い下さい。


■シリーズ
※左画像の円板プレートはオプションです。
M671HS75-150 M671HS75-300 M671HS149-500

■取扱方法
1.ストッパーを点線@矢印方向に引き、レバーをA矢印方向にロック解除位置まで下げてください。
2.ロールハンドリングシャフトをロール紙管に根本まで差し込んで下さい。
3.レバーを少し下げながら、ストッパーを@矢印方向に引くとレバーがB矢印方向に上がり、ロック状態となります。
4.吊り下げる場合は必ず本品のフックをご利用下さい。
※注意:搬送する時は人の危険防止の為、お客様にて製品にふれ止めを施してください。(下記参照)


■使用例

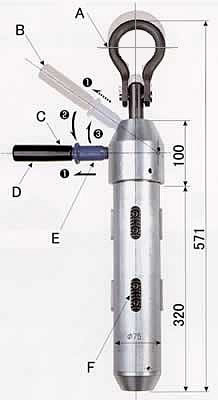

■外形寸法
A:フック
B:ロック位置
C:ロック解除位置
D:レバー
E:ストッパー
F:キーラグ

■仕様
品番 M671HS75-150 M671HS75-300 M671HS75-600
適用紙管内径(mm) 76〜78
許可荷重(kg) 150 300 600
ロック方式 キー式
操作方法 手動
自重(kg) 約 4 約 7 約 8.4

品番 M671HS100-150 M671HS100-300 M671HS120-300 M671HS149-500
適用紙管内径(mm) 101〜103 121〜123 150〜152
許可荷重(kg) 150 300 300 500
ロック方式 キー式
操作方法 手動
自重(kg) 約 5 約 8.5 約 10 約 10

運賃、および消費税は、記載価格には、含まれていません。
