■機能
| 1.横行ブレーキ |
ディスクタイプの電圧形直流ブレーキ
ブレーキトルク調整可能 |
| 2.締付ボルト |
溝付ナット+割ピンで固定 |
| 3.制御盤 |
カバー がワンタッチで開けられる
キャッチクリツプ方式 |
| 4.電磁石 |
3t以下：直流電磁石
5t以上：交流電磁 |
| 5.電磁ブレーキ |
3t以下：自動装置付きディスクブレーキ
5t以上：ギャップ調整容易なディスクブレーキ |
| 6.押しボタン用ケーブル |
耐震形ケーブル(吊下ワイヤ内蔵) |
| 7.巻上モータ |
高抵抗カゴ形・F種絶縁
玉軸受は耐熱グリース入り |
| 8.ワイヤロープ |
平行ヨリロープ使用
ロープ端末は圧接止め(φ14以下) |
| 9.押しボタンスイッチ |
プラスチックケース |
| 10.横行減速部分 |
グリース潤滑・単純2段減速・密閉歯車箱 |
| 11.横行モータ |
かご形・Ｂ種絶縁 |
| 12.巻上げ減速部分 |
オイル潤滑
1/2t〜3t、単純2段減速
5tは3段減速
7.5t以上は遊星2段減速 |
| 13.枠・巻胴 |
枠は堅牢強固は銅板製 |
| 14.巻上リミットスイッチ |
2段切巻上リミットスイッチ
(常用でのご使用はさけてください) |
15.過荷重警報装置
(O.L.A) |
電気的に過荷重を検出し、警報ブサーを鳴らします。(巻上操作時のみ)
※工場出荷時は100〜125％荷重で検出するようセットしていますが、電圧事情等により100％以下でも動作することがあります。これは異常ではありませんのでボリュームにより調整願います。 |
| 16.フックブロック |
前面カバー・外れ止め付フック |
安全装置
過荷重警報装置(O.L.A)1/2t〜60t標準装備
(異電圧、容量表示特殊の場合はO.L.A不付となります。特殊仕様品の場合は別途ご照会下さい。)
※非常ブレーキ1t〜60tオプション
■仕様一覧表
| 形名 |
容量(t) |
揚程
(m) |
ワイヤーロープ |
巻上 |
| 構成 |
速度m/s
(m/min) |
モータ |
| 容量（kW） |
定格電流(A) |
極数 |
| 低揚程 |
高揚程 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
| S |
2.8 |
6 |
12 |
6×Fi
（29）
B種
JISG3526 |
0.14
（8.4） |
0.167
（10） |
4.1 |
4.9 |
25.5 |
27.5 |
4 |
| 3 |
6 |
12 |
4.4 |
5.3 |
27 |
28.5 |
| 5 |
8 |
12 |
0.112
（6.7） |
0.133
（8） |
6.2 |
7.5 |
29 |
32.5 |
| 7.5 |
8 |
12 |
0.0967
（5.8） |
0.117
（7） |
8.3 |
10 |
37 |
44 |
| 10 |
8 |
12 |
0.0833
（5） |
0.1
（6） |
10 |
12 |
51 |
55 |
6 |
| 15 |
8 |
12 |
17 |
20 |
71 |
75 |
| 20 |
- |
12 |
0.07
（4.2） |
0.0833
（5） |
75 |
83 |
| 30 |
- |
12 |
IWRC6×Fi
（29）
B種
JISG3526 |
0.0467
（2.8） |
0.055
（3.3） |
77 |
84 |
| 40 |
6.5 |
- |
6×Fi
（29）
B種
JISG3526 |
0.035
（2.1） |
0.0417
（2.5） |
75 |
83 |
| - |
11.5 |
| 45 |
- |
12.5 |
IWRC6×Fi
（29）
B種
JISG3526 |
0.03
（1.8） |
0.0367
（2.2） |
77 |
84 |
| - |
19 |
| 形名 |
容量(t) |
横行 |
| ダブルレール |
速度m/s
(m/min) |
モータ |
| 容量（kW） |
定格電流(A) |
極数 |
| 50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
| S |
2.8 |
0.35
（21） |
0.417
（25） |
0.5 |
0.6 |
3.2 |
3.1 |
4 |
| 3 |
| 5 |
| 7.5 |
0.25
（15） |
0.3
（15） |
0.85 |
1.0 |
4.8 |
4.7 |
| 10 |
0.85 |
1.0 |
4.8 |
4.7 |
| 15 |
1.5 |
1.8 |
8.5 |
8.1 |
| 20 |
| 30 |
1.5×2 |
1.8×2 |
8.5×2 |
8.1×2 |
| 40 |
0.75×4 |
0.75×4 |
4.1×4 |
3.6×4 |
| 45 |
※1 40tは8本吊り、45tは6本吊りになりますのでご注意下さい。(40tについては別途ご照会願います)
※ テレコン内蔵タイプもありますので別途ご照会下さい。
■標準仕様
| ●電源 |
3相200V 50/60Hz(220V 60Hzも使用てきます） |
| ●操作方法 |
押しボタン操作
電動横行(3t以下)/6点(上、下、東、西、南、北)
電動横行(5t以上)/8点(入、切、上、下、東、西、南、北) |
| ●定格 |
30分(JIS C 9620による |
| ●給電方式 |
トロリ給電、ケーブル給電共に使用可能です。但し、トロリ、ケーブル共付属しておりません。 |
| ●保護構造 |
簡易野外形(野外で使用の際は、防雨カバーをお取り付けください) |
| ●準拠企画 |
JIS C 9620電気ホイスト、クレーン構造企画 |
| ●塗装色 |
本体メタリックグレー 、(マンセルN4.0相当) フックブロック マンセル7.5YR7/14 押しボタン/マンセル7.5YR7/13相当 |
| ●周囲温度 |
-5℃〜+40℃(凍結なきこと) |
| ●周囲湿度 |
90％RH以下(結露なきこと) |
※手押横行、鎖動横行は本体とアタッチメントの別梱包納入となります。
 |
 |
|

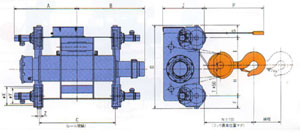

S-2.8,3
|
S-5 |
| 形式 |
S-2.8（3） |
S-5 |
| LR3A |
HR3A |
LR3A |
HR3A |
| 容量（t） |
2.8（3） |
5 |
| 揚程（m） |
6 |
12 |
8 |
12 |
| 概略寸法（mm） |
A |
440 |
590 |
646 |
771 |
| B |
711 |
861 |
920 |
1045 |
| C |
650 |
950 |
900 |
1150 |
| E |
680 |
680 |
| F |
125 |
167 |
| G |
75 |
88 |
| H |
468 |
517 |
| I |
605 |
418 |
| J |
410 |
540 |
| N |
345 |
346 |
| O |
52 |
125 |
| P |
6000 |
12000 |
8000 |
12000 |
| Q |
75 |
180 |
| R |
63 |
65 |
| S |
35 |
40 |
| T |
43 |
30 |
| V |
135 |
130 |
97 |
100 |
| W |
453 |
753 |
590 |
840 |
| X |
150 |
150 |
| Y |
175 |
175 |
| Z |
45 |
45 |
| 概略質量（kg） |
425 |
475 |
660 |
740 |
| フックブロック質量（kg） |
25 |
42 |
| 適量レール |
12kgレールまたは38mm角鋼 |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
 |
 |

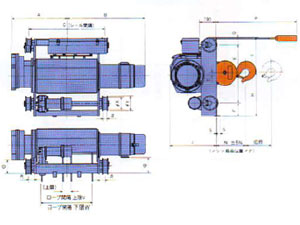

| S-7.5,10,15,20 |
S-30 |
| 形式 |
S-7.5 |
S-10 |
S-15 |
S-20-HR |
S-30-HR |
| LR |
HR |
LR |
HR |
LR |
HR |
| 容量（t） |
7.5 |
10 |
15 |
20 |
30 |
揚程
（m） |
8 |
12 |
8 |
12 |
8 |
12 |
12 |
12 |
概略寸法
（mm） |
A |
669 |
794 |
719 |
844 |
799 |
949 |
999 |
1209 |
| B |
1004 |
1129 |
959 |
1084 |
1085 |
1235 |
1235 |
1285 |
| C |
950 |
1200 |
950 |
1200 |
1000 |
1300 |
1300 |
1400 |
| E |
760 |
840 |
1000 |
1045 |
1190 |
| F |
170 |
170 |
220 |
220 |
220 |
| G |
223 |
233 |
243 |
248 |
242 |
| H |
570 |
613 |
760 |
790 |
850 |
| I |
583 |
630 |
703 |
723 |
802 |
| J |
543 |
543 |
743 |
748 |
763 |
| N |
630 |
710 |
860 |
910 |
1020 |
| O |
40 |
38 |
30 |
32 |
15 |
| P |
8000 |
12000 |
8000 |
12000 |
8000 |
12000 |
12000 |
12000 |
| Q |
75 |
30 |
85 |
120 |
115 |
| R |
77 |
82 |
84 |
84 |
89 |
| S |
45 |
55 |
55 |
55 |
55 |
| T |
50 |
53 |
70 |
70 |
80 |
| V |
105 |
80 |
100 |
100 |
110 |
135 |
125 |
150 |
| W |
660 |
910 |
620 |
870 |
660 |
960 |
945 |
990 |
| X |
190 |
190 |
250 |
250 |
250 |
| Y |
225 |
225 |
285 |
285 |
285 |
| Z |
52 |
52 |
58 |
58 |
73 |
概略質量
（kg） |
900 |
980 |
1250 |
1360 |
1900 |
2100 |
2500 |
3600 |
フックブロック質量
（kg） |
80 |
100 |
190 |
280 |
380 |
| 適量レール |
15kgレールまたは44mm角鋼 |
22kgレールまたは50mm角鋼 |
37kgレールまたは65mm角鋼 |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
 |
 |

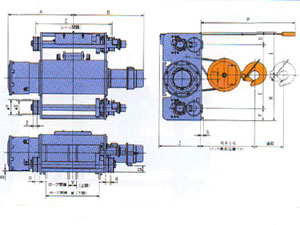

| S-40 |
S-45 |
| 形式 |
S-40 |
S-45 |
| LR |
HR |
LR |
HR |
| 容量（t） |
40 |
45 |
| 揚程（m） |
6.5 |
11.5 |
12.5 |
19.0 |
概略寸法
（mm） |
A |
1399 |
1749 |
1490 |
1840 |
| B |
1515 |
1865 |
1565 |
1915 |
| C |
1700 |
2400 |
1780 |
2480 |
| E |
1874 |
2144 |
| F |
287 |
520 |
| G |
287 |
350 |
| H |
681 |
807 |
| I |
619 |
670 |
| J |
930 |
1125 |
| N |
1110 |
1450 |
| P |
7500 |
12500 |
1100 |
16000 |
| T |
81 |
637 |
| X |
419 |
419 |
| Y |
350 |
350 |
| Z |
75 |
75 |
| 概略質量（kg） |
4800 |
5300 |
6000 |
6500 |
| フックブロック質量（kg） |
750 |
730 |
| 適量レール |
37kgレールまたは65mm角鋼 |
37kgレールまたは65mm角鋼 |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
|
