圧縮用ロードセル品番 WPCH

【詳細表示】

商品番号 WPCH

価 格

特徴
●圧入力シメ専用に広く使われているロードセルです。プレスや冶具の取付が容易で背も低く、圧入やカシメ等の荷重管理用として最適のロードセルです。
圧縮用ロードセル
品番 WPCH
価格は下記をご覧ください
■標準仕様
定格容量 5KN〜500KN
定格出力 1mV/V±1%
非直線性 0.5%R.O.
(300〜500KNは1%R.O.)
ヒステリシス 0.5%R.O.
(300〜500KNは1%R.O.)
繰り返し性 0.1%R.O.
推奨印加電圧 12V
許容印加電圧 18V
入出力抵抗 700Ω±1%
(5KNは350Ω±1%)
絶縁抵抗 2000MΩ以上
温度補償範囲 -10〜+70℃
許容温度範囲 -20〜+100℃
温度による零点の影響 ±0.01%R.O./℃
温度による出力の影響 ±0.01%/℃
許容過負荷 150%R.C.
■価格表

型番

定価

特価

WPCH-500K

¥mail-

¥mail-

WPCH-1T

¥mail-

¥mail-

WPCH-2T

¥mail-

¥mail-

WPCH-3T

¥mail-

¥mail-

WPCH-5T

¥mail-

¥mail-

WPCH-10T

¥mail-

¥mail-

WPCH-20T

¥mail-

¥mail-

WPCH-30T

¥mail-

¥mail-

WPCH-50T

¥mail-

¥mail-



■標準寸法図
大きさ(mm)
------------
 型  番

定格容量

φA

φB

C

D

φE

φF

G

重量
(kg)

WPCH-500K

5KN

40

35

50

1

24

10

2×4-M4深サ8

0.3

WPCH-1T

10KN

64

55

70

2

44

18

2×4-M5深サ8

0.95

WPCH-2T

20KN

64

55

70

2

44

18

1.0

WPCH-3T

30KN

64

55

70

2

44

18

1.0

WPCH-5T

50KN

64

55

70

2

44

18

1.0

WPCH-10T

100KN

64

55

80

2

44

12

1.3

WPCH-20T

200KN

88

80

100

2

60

20

2×4-M8深サ12

2.9

WPCH-30T

300KN

100

90

120

2

70

20

2×4-M8深サ15

4.6

WPCH-50T

500KN

134

120

150

2

90

30

2×4-M10深サ16

11

※WPCH-10TのみφF部分にφ18深サ5のサグリ穴が加工されています。

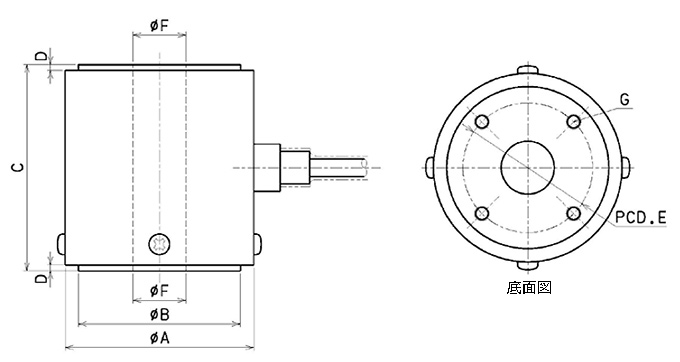

■外形図

■センサーの選択表

型番



定格
出力
mV/V

定格容量

N

KN

5

10

20

50

100

200

500

1

2

5

10

20

50

100

200

500

1000

圧縮型ロードセル
WPDCD 小型・軽量

2




WPCH プレス用

1




WPCM 超小型

1




WPCB ロードビーム

2




引張/圧縮用ロードセル
WPDUD 汎用

2




WPUL 高精度

2




WPUS 薄型

1.5〜2




WPUP 低容量・
高精度

1.2〜1.5


トルクメーター

N・m

KN・m




0.2

0.5

1

2

5

10

20

50

100

200

500

1

2


WPQF 非回転用

1


WPQR 連続回転用

1〜1.5
