| 小型電動ワイヤーロープホイスト(有線操作スイッチ)／品番 M278NH-N315T |
【詳細表示】 |
| 商品番号 |
M278NH-N315T |
価 格 |
 |

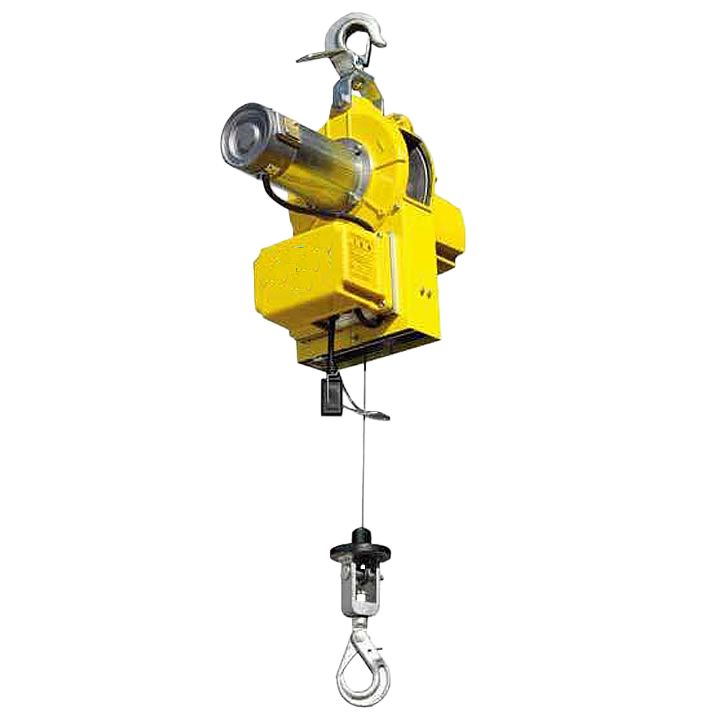

小型電動ワイヤーロープホイスト(有線操作スイッチ)
品番 M278NH-N315T
価格は下記をご覧ください |
業界ナンバーワンの出荷実績を誇るベビーホイストが生まれ変わりました。
手で持ち運べるホイストです。操作性が良く、安全機能も充実しています。
※M278NH-N300シリーズは旧来のタイプです。
また、シングルリモコンタイプ(R)、ダブルリモコンタイプ(WR)も用意しています。

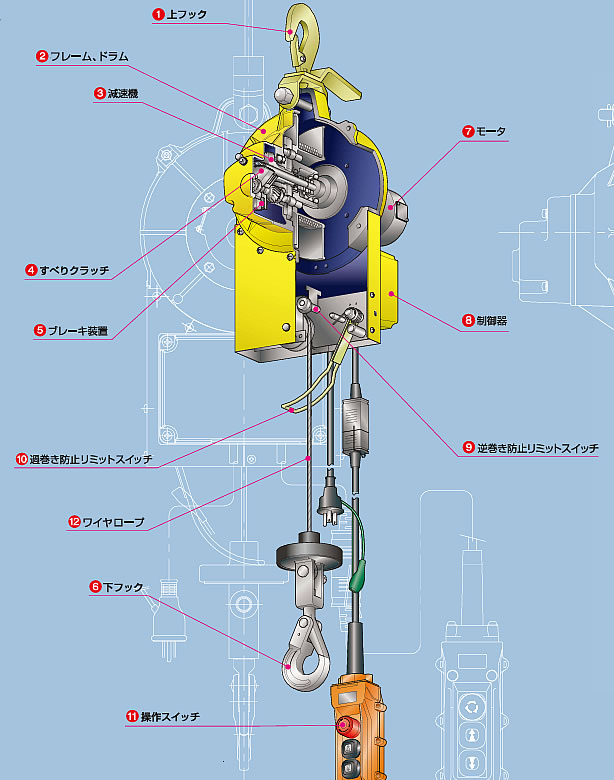

■各部名称と特長
1 上フック
上部フックは一点つりで全方向に回転します。
2 フレーム、ドラム
アルミを使用し、軽量でなおかつ頑丈な構造になっています。
3 減速機
ヘリカルギヤ使用のため、機械効率が良く、運転音が静かです。
4 すべりクラッチ
巻上げ中、荷の引っ掛けなどによる衝撃荷重が発生したときに、すべりクラッチ機構が働き、本体を保護します。
5 ブレーキ装置
当社独自のメカニカルブレーキと電子制御によるブレーキを併用することで確実に荷を停止させることができます。
※M278NH-N300シリーズは、メカニカルブレーキと発電抵抗ブレーキの併用です。
6 下フック
ロープの撚りによる回転を受流し、荷を回転しにくくします。
また、フ ックに荷をかけると自動的にロック されるラッチロック式を採用しています。
これにより、確実につり具の落下を防止します。
※M278NH-N300シリーズはラッチロッ ク式ではなく、外れ止め金具付き。
7 モータ
パワフルなDCモータを使用して います。
8 制御器
駆動回路を無接点方式としたことで、接点溶着による誤動作の心配がありません。
また、動作時の振動・衝撃に対する耐久性が格段に向上しました。
さらに、電圧・電流・運転時間などを監視し、故障を未然に防止する機能も搭載されています。
※M278NH-N300シリーズを除く
9 逆巻き防止リミットスイッチ
ワイヤロープのたるみ、乱巻き等の原因による逆巻を防止し、自動的に停止する安全装置です。
10 過巻き防止リミットスイッチ
巻上げの際に、過巻によるワイヤロープ切断、機械破損を防ぎます。
11 操作スイッチ
非常停止ボタン付きペンダントスイ ッチと無線送信機(特定小電力)、ダブルリモコン(無線送信機×2) の3種類を用意しています。
なお、無線送信機、ダブルリモコンにも非常停止ボタンと同等のボタンがあります。
無線性能は水平送信距離100m以上、垂直送信距離50m以上あり、従来より信頼性が向上しています。
※M278NH-N300シリーズは巻上·巻下ボタンのみのペンダントスイッチを採用
12 ワイヤロープ
専用のワイヤロープを採用したことで、従来より約2.5倍(メーカー比)の寿命を確保しました。
また、難自転性でもあるため従来品よりも荷の回転が少なくなり、操作性が向上しました。
さらにグリースを排除したことで、取扱いが容易になりました。
※M278NH-N300シリーズおよびM278NB-N820Tシリーズを除く
■寸法図M278NH-N300シリーズ
 |
| 寸法図 |
A |
B |
C |
| M278NH-N315T |
280 |
182 |
626 |
| M278NH-N320T |
280 |
182 |
626 |
| M278NH-N330T |
280 |
182 |
626 |
| M278NH-N420T |
373 |
182 |
801 |
| M278NH-N420RT |
373 |
182 |
801 |
| M278NH-N420WRT |
373 |
182 |
801 |
| M278NH-N430T |
373 |
182 |
801 |
| M278NH-N430RT |
373 |
182 |
801 |
| M278NH-N430WRT |
373 |
182 |
801 |
| M278NH-N720T |
388 |
220 |
801 |
| M278NH-N720RT |
388 |
220 |
801 |
| M278NH-N720WRT |
388 |
220 |
801 |
| M278NH-N730T |
388 |
220 |
801 |
| M278NH-N730RT |
388 |
220 |
801 |
| M278NH-N730WRT |
388 |
220 |
801 |
| M278NH-N740T |
388 |
220 |
801 |
| M278NH-N740RT |
388 |
220 |
801 |
| M278NH-N740WRT |
388 |
220 |
801 |
| M278NH-N815T |
420 |
220 |
808 |
| M278NH-N815RT |
420 |
220 |
808 |
| M278NH-N815WRT |
420 |
220 |
808 |
| M278NH-N820T |
420 |
220 |
808 |
| M278NH-N820RT |
420 |
220 |
808 |
| M278NH-N820WRT |
420 |
220 |
808 |
| M278NH-N830T |
420 |
220 |
808 |
| M278NH-N830RT |
420 |
220 |
808 |
| M278NH-N830WRT |
420 |
220 |
808 |
| M278NH-N930T |
450 |
220 |
808 |
| M278NH-N930RT |
450 |
220 |
808 |
| M278NH-N930WRT |
450 |
220 |
808 |
| M278NH-N950T |
450 |
220 |
808 |
| M278NH-N950RT |
450 |
220 |
808 |
| M278NH-N950WRT |
450 |
220 |
808 |
|
■動作
低速と高速の2速運転ができ、始動·停止がゆっくりで荷揺れの少ない運転が可能です。
■安全装置
●過巻き防止リミットスイッチ
●逆巻き防止リミットスイッチ
●すべりクラッチ
●非常停止ボタン(BH-N300シリーズを除く有線操作タイプ)
●停止ボタン(無線操作タイプ)
●電子制御による自己保全機能
■オプション
●操作中継コード(10m)：複数本つなぐことで非常停止付きペンダントスイッチのコードを揚程分まで延長可能です。
●非常停止付きペンダントスイッチ(無線操作タイプ用)：無線操作ができない状況ではこちらをご使用ください。
●雨カバー：ベビーホイストを雨や雪から保護します。
●マイティアーム/スライドアーム：ベビーホイストと組み合わせて使用することで使い勝手が向上します。
●定格荷重50kgから250kgまでさまざまな用途に使用可能
| 品番 |
揚程
(m) |
定格
荷重
(kg) |
高速巻上
速度(m/min) |
低速巻上
速度(m/min) |
ﾓｰﾀ
出力
(W) |
ワイヤ
ロープ
(m) |
つり
金具 |
操作
ｺﾈｸﾀ |
本体
重量
(kg) |
| 1層目 |
最外層 |
1層目 |
最外層 |
| M278NH-N315T |
15 |
60 |
24 |
27 |
- |
- |
300 |
φ3.5×16 |
ｽｲﾍﾞﾙ
ﾌｯｸ |
3芯
平型 |
8.5 |
| M278NH-N320T |
20 |
60 |
24 |
28 |
- |
- |
300 |
φ3.5×21 |
8.5 |
| M278NH-N330T |
30 |
50 |
25 |
31 |
- |
- |
300 |
φ3.2×31 |
8.5 |
| M278NH-N420T |
20 |
160 |
9 |
11 |
2.5 |
3 |
400 |
φ5×21 |
ﾗｯﾁ
ﾛｯｸ
ﾌｯｸ |
5芯
角型 |
15 |
| M278NH-N420RT |
20 |
160 |
9 |
11 |
2.5 |
3 |
400 |
φ5×21 |
15 |
| M278NH-N420WRT |
20 |
160 |
9 |
11 |
2.5 |
3 |
400 |
φ5×21 |
15 |
| M278NH-N430T |
30 |
130 |
10 |
13 |
2.7 |
3.5 |
400 |
φ5×31 |
15 |
| M278NH-N430RT |
30 |
130 |
10 |
13 |
2.7 |
3.5 |
400 |
φ5×31 |
15 |
| M278NH-N430WRT |
30 |
130 |
10 |
13 |
2.7 |
3.5 |
400 |
φ5×31 |
15 |
| M278NH-N720T |
20 |
130 |
18 |
23 |
6 |
6.5 |
600 |
φ5×21 |
15 |
| M278NH-N720RT |
20 |
130 |
18 |
23 |
6 |
6.5 |
600 |
φ5×21 |
15 |
| M278NH-N720WRT |
20 |
130 |
18 |
23 |
6 |
6.5 |
600 |
φ5×21 |
15 |
| M278NH-N730T |
30 |
110 |
19 |
27 |
6.5 |
7.5 |
600 |
φ5×31 |
15 |
| M278NH-N730RT |
30 |
110 |
19 |
27 |
6.5 |
7.5 |
600 |
φ5×31 |
15 |
| M278NH-N730WRT |
30 |
110 |
19 |
27 |
6.5 |
7.5 |
600 |
φ5×31 |
15 |
| M278NH-N740T |
40 |
100 |
20 |
30 |
6.5 |
8 |
600 |
φ4×41 |
15 |
| M278NH-N740RT |
40 |
100 |
20 |
30 |
6.5 |
8 |
600 |
φ4×41 |
15 |
| M278NH-N740WRT |
40 |
100 |
20 |
30 |
6.5 |
8 |
600 |
φ4×41 |
15 |
| M278NH-N815T |
15 |
250 |
9 |
11 |
2.9 |
3.2 |
580 |
φ5×16 |
17 |
| M278NH-N815RT |
15 |
250 |
9 |
11 |
2.9 |
3.2 |
580 |
φ5×16 |
17 |
| M278NH-N815WRT |
15 |
250 |
9 |
11 |
2.9 |
3.2 |
580 |
φ5×16 |
17 |
| M278NH-N820T |
20 |
230 |
9 |
12 |
3 |
3.7 |
580 |
φ5×21 |
17 |
| M278NH-N820RT |
20 |
230 |
9 |
12 |
3 |
3.7 |
580 |
φ5×21 |
17 |
| M278NH-N820WRT |
20 |
230 |
9 |
12 |
3 |
3.7 |
580 |
φ5×21 |
17 |
| M278NH-N830T |
30 |
180 |
10 |
14 |
3.2 |
4.5 |
580 |
φ5×31 |
17 |
| M278NH-N830RT |
30 |
180 |
10 |
14 |
3.2 |
4.5 |
580 |
φ5×31 |
17 |
| M278NH-N830WRT |
30 |
180 |
10 |
14 |
3.2 |
4.5 |
580 |
φ5×31 |
17 |
| M278NH-N930T |
30 |
200 |
15 |
21 |
5 |
6 |
800 |
φ5×31 |
19 |
| M278NH-N930RT |
30 |
200 |
15 |
21 |
5 |
6 |
800 |
φ5×31 |
19 |
| M278NH-N930WRT |
30 |
200 |
15 |
21 |
5 |
6 |
800 |
φ5×31 |
19 |
| M278NH-N950T |
50 |
100 |
17 |
26 |
6 |
9 |
800 |
φ4×51 |
19 |
| M278NH-N950RT |
50 |
100 |
17 |
26 |
6 |
9 |
800 |
φ4×51 |
19 |
| M278NH-N950WRT |
50 |
100 |
17 |
26 |
6 |
9 |
800 |
φ4×51 |
19 |
使用電源：AC100V 50/60Hz 電源コード2mm2 ×3芯×5m
※ ☐ 操作方式記号
無記号：有線操作タイプ R: シングルリモコンタイプ(無線×1) WR：ダブルリモコンタイプ(無線×2)
■操作方式3タイプ
作業現場の2ヶ所から便利に操作できる安全・効率アップのダブルリモコン
●二本掛けで荷重の安定性が大幅に向上
| 品番 |
揚程
(m) |
定格
荷重
(kg) |
高速巻上
速度(m/min) |
低速巻上
速度(m/min) |
ﾓｰﾀ
出力
(W) |
ワイヤ
ロープ
(m) |
つり
金具 |
操作
ｺﾈｸﾀ |
本体
重量
(kg) |
| 1層目 |
最外層 |
1層目 |
最外層 |
| M278NB-N820T |
10 |
460 |
4.5 |
6 |
1.5 |
1.9 |
580 |
φ6×22 |
ﾗｯﾁ
ﾛｯｸ
ﾌｯｸ5] |
5芯
角型 |
20 |
| M278NB-N820RT |
10 |
460 |
4.5 |
6 |
1.5 |
1.9 |
580 |
φ6×22 |
20 |
| M278NB-N820WRT |
10 |
460 |
4.5 |
6 |
1.5 |
1.9 |
580 |
φ6×22 |
20 |
| M278NB-N930T |
15 |
400 |
7.5 |
10.5 |
2.5 |
3 |
800 |
φ5.5×22 |
21 |
| M278NB-N930RT |
15 |
400 |
7.5 |
10.5 |
2.5 |
3 |
800 |
φ5.5×22 |
21 |
| M278NB-N930WRT |
15 |
400 |
7.5 |
10.5 |
2.5 |
3 |
800 |
φ5.5×22 |
21 |
使用電源：AC100V 50/60Hz 電源コード：2mm2 ×3芯×5m
※☐操作方式記号 無記号：有線操作タイプ
R：シングルリモコンタイプ(無線×1)
WR：ダブルリモコンタイプ(無線×2)
| M278NB-N820Tシリーズ |
M278NB-N930Tシリーズ |
 |
 |
※有線操作タイプは無線送信機では操作できません。
※無線操作タイプは非常停止付きペンダントスイッチでも操作可能ですが、非常停止付きペンダントスイッチと無線送信機のどちらでも操作可能な状態にはできません。
また、複数の無線送信機で1台のベビーホイストを 操作可能な状態にもできません。
※M278NH-N315TシリーズまたはM278NB-N820Tシリーズは、電源が投入された時の操作方式を保持しています。
ペンダントスイッチ、無線送信機の切り替えは必ず電源を切ってから変更を行ってください。
※シングルリモコンタイプをダブルリモコンタイプに仕様変更できません。
※シングルリモコンタイプの無線送信機でダブルリモコンタイプは操作できません。
※ダブルリモコンタイプは「専有」ボタンを押した無線送信機のみで操作可能です。
|
