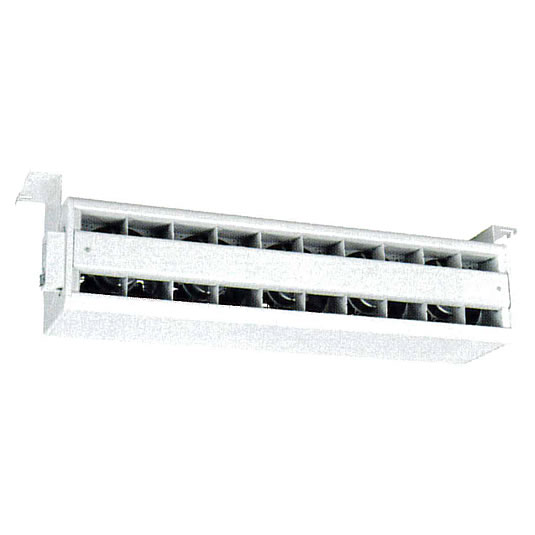

送風ファン(速度調整式)/M3177AF-3009SA-SCM

送風ファン(速度調整式)／品番　M3177AF-3009SA-SCM

【詳細表示】

商品番号

M3177AF-3009SA-SCM

価　格

送風ファン(速度調整式)
品番　M3177AF-3009SA-SCM

速度調節タイプ

■特長
●風量が3段階で調節可能。
●使用条件(人数、昼夜、季節など)に応じた風量制御が可能。
●専用コントロールスイッチを使うことで、有圧換気扇速度調節タイプと連動運転できます。
●速結端子台接続方式

■用途
●工場·倉庫·体育館の換気補助用途に。

■ご注意
●使用条件:本体周囲は温度–10℃～+45℃、常温において相対湿度 90% 以下。
この範囲を超えますと焼損、変形、回転不良、破損につながるおそれがあります。
●速度調節は必ず専用コントロールスイッチを使用してください。
専用コントロールスイッチ以外のスイッチを使用された場合、正しく速度調節ができません。
●速度調節タイプ以外のエアー搬送ファンと同じコントロールスイッチで運転できません。
●腐食性物質·塩害が発生する場所、油煙や塵埃の多く発生する場所でのご使用は避けてください。
●スプリンクラーの横方向 30cm 以内に設置しないでください。
●火災報知機がある場合は、吹出口が感知部から 1.5m 以上離れるように据え付けてください。

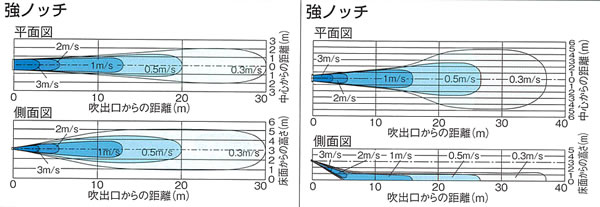

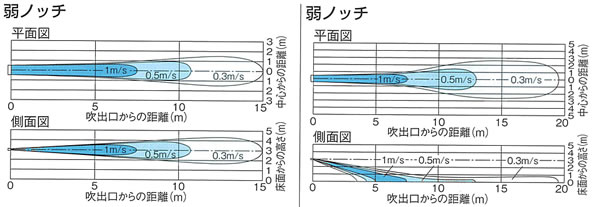

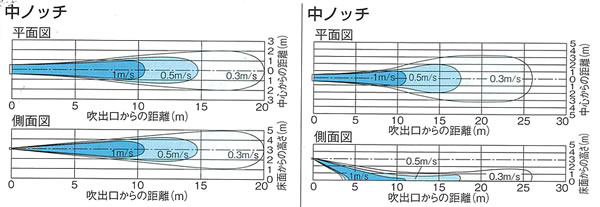

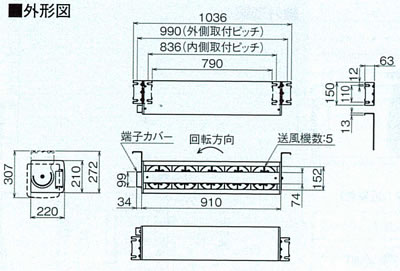

■風速分布

自由空間へ吹き出す場合	床面へ吹き出す場合（22.5°）

■角度調整

本体は取付面に対して、- 22.5°,-11.3°,0°,11.3°,22.5°, 33.8°,45°,56.3°,67.5°,78.8°,90°
,101.3°,112.5°,123.8°, 135°,146.3°,157.5°,168.8°,180°と19段階の角度調整が可能です。
※直据付の場合のみ67.5°～112.5°の角度調整はできません。

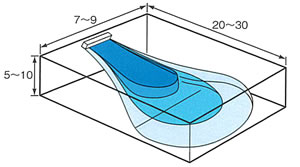

■設置の目安
エアー搬送ファン1台当たりの有効範囲
（単位：m）

※角度をつけて吹き出し、床面を沿わせることにより到達距離が延びる場合があります。
※障壁や梁、柱などの設置条件により、風速分布が異なる場合があります。
※建物条件により設置間隔を調整する必要があります。
※図中の風速分布は室内温度差、外風、空調機などによる外乱がない自由空間における測定値です。

■仕様

品番		M3177AF-3009SA-SCM
電源		単相100V
速調		強	中	弱
50Hz	消費電力(W)	118	92	69
	電流(A)	1.23	0.92	0.69
	平均吹出風速	7.7	5.7	4.0
	風量	1970	1450	1020
	騒音	53	46	35
	起動電流	2.23	1.24	0.82
50Hz	消費電力	151	102	69
	電流	1.58	1.03	0.70
	平均吹出風速	7.9	4.9	3.5
	風量	2020	1250	900
	騒音	56	42	31
	起動電流	2.18	1.23	0.82
質量(kg)		20.5

※専用コントロールスイッチは付属されておりません。
※風量は、オリフィスチャンバー方式による静圧 0Pa 時の値です。
※騒音は吹出口側中心位置より斜め 45°、1.5m の点における値です。

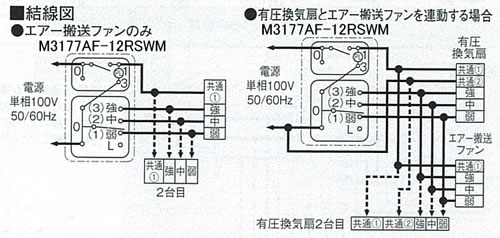

■システム部材
●速度調節タイプ専用コントロールスイッチ
●定格 /15A ●運転表示ランプ付
●プラスチック製パネル ●速度調節タイプ専用
●レバー操作で有圧換気扇 4段階、エアー搬送ファン3段階の風量調節可能。

■適用機種一覧　（50/60Hz）

機種名	品番	起動電源	最大負荷電流	制御可能台数
送風ファン(速度調整式)	M3177AF-3009SA-SCM	2.23/2.18	-	6

※適用機種以外の商品とは組み合わせできません。
※コントロールスイッチ1台につき上表の各商品の制御可能台数を運転できます。
※上記の起動電流または最大負荷電流の合計がコントロールスイッチの容量(15A)を超える場合は、2024年度版三菱換気送風機総合カタログ据付編の703ページを参照してください。
※取付ボックスは JIS C8340 の金属製1個用スイッチボックスをご使用ください。
