| エアー式チェンブロック0.25TON／品番 M4265SA-025EM |
【詳細表示】 |
| 商品番号 |
M4265SA-025EM |
価 格 |
 |
エアー式チェンブロック0.25TON
品番 M4265SA-025EM
価格は下記をご覧ください |
エアー式チェンブロック0.25TON
 |

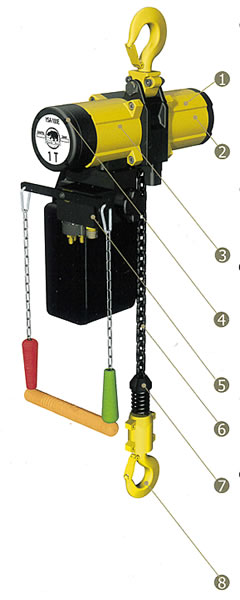

①高デューティ比、高精度ギアボックス
●高強度、低摩擦ベアリングに装着された調質鋼、高精度の遊星ギアが、ギアボックスの低メンテナンス性、高強度、長寿命、高い安全性 を確保。
●常に潤滑された状態が維持される密閉構造により、遊星ギアボックスのローコスト、長い運転間隔、高い安全率を維持。
●エアモーターの排気をギアボックスハウジングに向けて放出することで恒常的なギアの放熱を確保し、ギアの性能向上、寿命延長を促して います。
②オーバーロードリミッタ
定格荷重の125%で作動するよう出荷時に設定されたオーバーロードリ ミッタ(YSA-Eモデル標準配備)により安全性を最大化しています。
③ベーンエアモーター
●低圧でも高いエアモーター始動トルクが確保されるので、始動当初からベーンとシリンダー表面との間が圧縮エアのエネルギーで確実に シールされます。
●高耐用性、低摩擦の素材を用いたベーンにより、ホイストの高性能、ベーンの長寿命、エアモーターの低メンテナンス性を確保。
④自動ディスクブレーキ
給気が中断したとき、または運転中に給気系統が故障したとき、アスベストフリーのブレーキが自動的に作動します。
⑤非常停止システム
EU指令に従い、ペンダントのE-STOP非常ボタンが押されると、エアがエアモーター中の給気遮断バルブに向かい、エアモーターへの給気が 遮断されます。
⑥ロードチェーン
耐用性と強度が高い、高品質のDAT (Grade80) 表面硬化ロードチェーン。
⑦ロードチェーン上下リミットコントロール
●ロードチェーン両端における上下リミットとなる死端にチェーンストッパ装着。
●チェーンが上下リミットとなる死端まで来ると、チェーンスト ッパがリミット制御レバーを起動させ、給気バルブが閉じて給 気が遮断され、エアモーターが停止します。
⑧フック
360度回転のすべり軸受、高強度外れ止め金具付き |
■オプション
非常停止ボタン、ハンドル付きペンダント

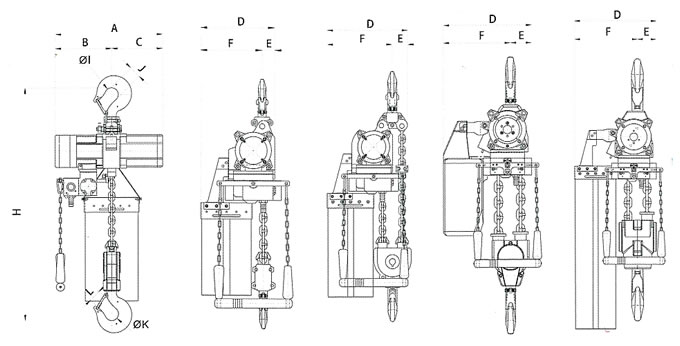

■寸法図
■寸法仕様
| 品番 |
正味重量
(ton) |
掛数 |
寸法（mm) |
正味重量
(kg) |
| H |
A |
B |
C |
D |
E |
F |
I |
J |
K |
L |
| M4265SA-025EM |
0.25 |
1 |
550 |
367 |
193 |
174 |
227 |
34 |
193 |
40 |
32 |
40 |
32 |
33 |
| M4265SA-050EM |
0.5 |
1 |
550 |
367 |
193 |
174 |
227 |
34 |
193 |
40 |
32 |
40 |
32 |
33 |
| M4265SA-100EM |
1 |
1 |
550 |
367 |
193 |
174 |
227 |
34 |
190 |
40 |
32 |
40 |
32 |
33 |
| M4265SA-200EM |
2 |
2 |
650 |
367 |
193 |
174 |
318 |
53 |
265 |
46 |
40 |
46 |
40 |
35 |
| M4265SA-300EM |
3 |
2 |
720 |
426 |
219 |
207 |
311 |
74 |
236 |
52 |
47 |
52 |
47 |
53 |
| M4265SA-600EM |
6 |
4 |
820 |
498 |
255 |
243 |
312 |
71 |
241 |
63 |
52 |
63 |
52 |
95 |
■規格
| 品番 |
正味重量
(ton) |
掛け数 |
チェーン寸法
(mm) |
標準揚程
(m) |
作業負荷 |
操作 |
| M4265SA-025EM |
0.25 |
1 |
φ6.3×19.1 |
3 |
2m |
ヒキヒモ式（TC）
またはペンダント式(PC) |
| M4265SA-050EM |
0.5 |
1 |
φ6.3×19.1 |
3 |
2m |
| M4265SA-100EM |
1 |
1 |
φ7.1×20.2 |
3 |
1Bm |
| M4265SA-200EM |
2 |
2 |
φ7.1×20.2 |
3 |
1Bm |
| M4265SA-300EM |
3 |
2 |
φ9×27 |
3 |
1Bm |
| M4265SA-600EM |
6 |
4 |
φ9×27 |
3 |
1Bm |
| 品番 |
給気圧力
(kg/cm2) |
ﾓｰﾀｰ
(kw) |
速度
(m/min) |
空気
消費量
(m3/min) |
ﾌﾞﾚｰｷ
型式 |
ﾘﾐｯﾄ
ｽｲｯﾁ |
接続
口径 |
騒音 |
ﾎｰｽ
寸法
(in) |
| 負荷 |
無負荷 |
| M4265SA-025EM |
6 |
1.5 |
18 |
2 |
ﾃﾞｨｽｸ
ﾌﾞﾚｰｷ |
上/下限 |
1/2" |
85 |
82 |
3/4" |
| 4 |
0.8 |
8 |
1 |
| M4265SA-050EM |
6 |
1.5 |
10 |
2 |
1/2" |
85 |
82 |
3/4" |
| 4 |
0.8 |
5.0 |
1 |
| M4265SA-100EM |
6 |
2.0 |
6.9 |
2 |
1/2" |
85 |
82 |
3/4" |
| 4 |
1.0 |
3.1 |
1 |
| M4265SA-200EM |
6 |
2.0 |
3.4 |
2 |
1/2" |
85 |
82 |
3/4" |
| M4265SA-300EM |
6 |
2.0 |
3.0 |
2.6 |
1/2" |
85 |
82 |
3/4" |
| M4265SA-600EM |
6 |
2.0 |
1.3 |
2.6 |
1/2" |
85 |
82 |
3/4" |
|
運賃、および消費税は、記載価格には、含まれていません。
