多機能電動ドライバ！様々なねじ締め条件にドライバ１本で対応
●ブラシレスモータ搭載
●トランスレスタイプ
●自動速度可変機能
●ねじ締めカウンタ機能内蔵
●リモートコントローラ設定機能
●電動ドライバ本体にＬＥＤ搭載
●オートリバース（自動逆転）機能
●キーロック機能
●動作設定を８チャンネル保存可能
●自動チャンネル切替え
●強制停止入力
●リンク機能
●外部入出力信号付き
●セキュリティ機能
●ビットブレーキ機能
■タイプ

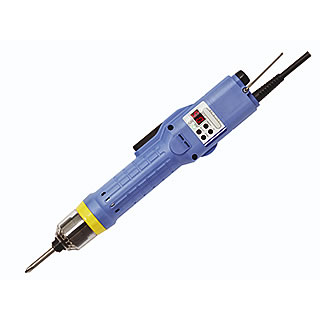

| M497LV-30S06LN |

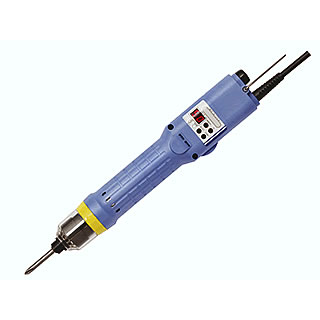

M497LV-30S06PN |
|
 |

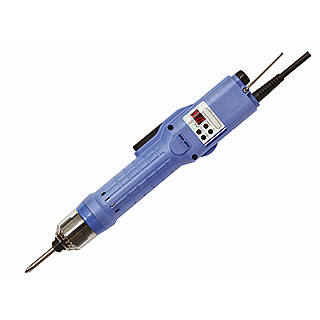

| M497LV-30S12LN |

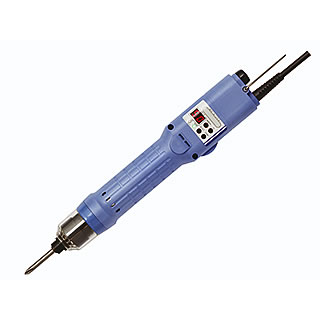

M497LV-30S12PN |
 |
 |

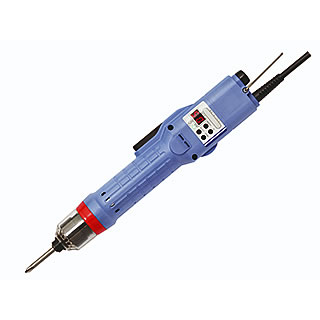

| M497LV-30S20LN |

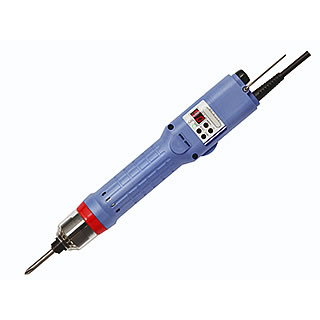

M497LV-30S20PN |
 |
 |
■仕様
| 品番 |
M497LV-30S06LN |
M497LV-30S06PN |
M497LV-30S12LN |
| スタート方式 |
レバースタート |
プッシュスタート |
レバースタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク |
低トルク用ばね(付属品) |
0.4～1.6 |
0.4～1.6 |
0.4～1.6 |
| 高トルク用ばね(標準装備) |
1.2～3.0 |
1.2～3.0 |
1.2～3.0 |
| 無負荷回転速度(回転/分) |
160～650 |
160～650 |
300～1,200 |
| 消費電力 |
45 |
45 |
45 |
適合ねじ
(mm) |
小ねじ |
2.6～5.0 |
2.6～5.0 |
2.6～5.0 |
| タッピンねじ |
2.5～4.0 |
2.5～4.0 |
2.5～4.0 |
| 適合ビット |
対辺5mm六角形状ビット |
| 本体質量(g) |
700 |
700 |
700 |
| 品番 |
M497LV-30S12PN |
M497LV-30S20LN |
M497LV-30S20PN |
| スタート方式 |
プッシュスタート |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク |
低トルク用ばね(付属品) |
0.4～1.6 |
0.4～1.6 |
0.4～1.6 |
| 高トルク用ばね(標準装備) |
1.2～3.0 |
1.2～3.0 |
1.2～3.0 |
| 無負荷回転速度(回転/分) |
160～650 |
500～2,000 |
500～2,000 |
| 消費電力 |
45 |
45 |
45 |
適合ねじ
(mm) |
小ねじ |
2.6～5.0 |
2.6～5.0 |
2.6～5.0 |
| タッピンねじ |
2.5～4.0 |
2.5～4.0 |
2.5～4.0 |
| 適合ビット |
対辺5mm六角形状ビット |
| 本体質量(g) |
700 |
700 |
700 |
| 品番 |
M497LV-45S06LN |
M497LV-45S06PN |
M497LV-45S12LN |
M497LV-45S12PN |
| スタート方式 |
レバースタート |
プッシュスタート |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク(Nm) |
2.0～4.5 |
2.0～4.5 |
2.0～4.5 |
2.0～4.5 |
無負荷回転速度
(回転/分) |
220～650 |
220～650 |
530～1,200 |
530～1,200 |
| 消費電力 |
45 |
45 |
45 |
45 |
適合
ねじ
(mm) |
小ねじ |
4.5～6.0 |
4.5～6.0 |
4.5～6.0 |
4.5～6.0 |
| タッピンねじ |
4.0～5.0 |
4.0～5.0 |
4.0～5.0 |
4.0～5.0 |
| 適合ビット |
対辺6.35mm六角形状ビット |
| 本体質量(g) |
870 |
870 |
870 |
870 |
| 品番 |
M497LV-70S06LN |
M497LV-70S06PN |
| スタート方式 |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク(Nm) |
3.8～7.0 |
3.8～7.0 |
無負荷回転速度
(回転/分) |
280～650 |
280～650 |
| 消費電力 |
45 |
45 |
適合
ねじ
(mm) |
小ねじ |
5.0～8.0 |
5.0～8.0 |
| タッピンねじ |
4.5～6.0 |
4.5～6.0 |
| 適合ビット |
対辺6.35mm六角形状ビット |
| 本体質量(g) |
870 |
870 |
■力強いねじ締めで、安定した組立品質確保に貢献
●モータの起動電流を制御(ソフトスタート機能)して無駄な発熱をカット。
効率的な廃熱構造で従来品と比較して、発熱を低減。
●ワイドなトルク幅で高精度を確保し、様々な締め付け作業に対応します。
●高出力化により、ねじ締め作業時の締付け速度低下を最小限に抑えました。
●長寿命カムとブラシレスモータの採用により、部品磨耗の低減を実現しました。
●グリーン調達部品採用による環境配慮設計、ブラシレスモータ採用によるカーボン磨耗粉からの解放、ビットアース構造採用によるビット帯電防止と、クリーンを追求しました。
●誤ってトルク設定を動かすことが無いよう、トルク調整リングが装着されています。
●ビット交換時の誤動作防止、狭い箇所での作業時のビット抜け防止など安全性を考慮し、引き式ホルダクランプを採用しています。
■タイプ

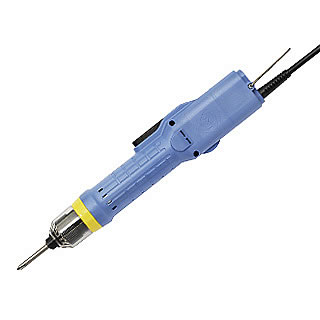

| M497LV-30A06LN |

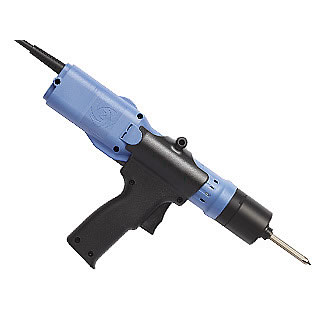

M497LV-45A06LN |
 |
 |
| M497LV-70A06LN |
 |
| 品番 |
M497LV-30A06LN |
M497LV-30A06PN |
M497LV-30A12LN |
| スタート方式 |
レバースタート |
プッシュスタート |
レバースタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク |
低トルク用ばね(付属品) |
0.4～1.6 |
0.4～1.6 |
0.4～1.6 |
| 高トルク用ばね(標準装備) |
1.2～3.0 |
1.2～3.0 |
1.2～3.0 |
| 無負荷回転速度(回転/分) |
650 |
160～650 |
300～1,200 |
| 消費電力 |
45 |
45 |
45 |
適合ねじ
(mm) |
小ねじ |
2.6～5.0 |
2.6～5.0 |
2.6～5.0 |
| タッピンねじ |
2.5～4.0 |
2.5～4.0 |
2.5～4.0 |
| 本体質量(g) |
700 |
700 |
700 |
| 品番 |
M497LV-30A12PN |
M497LV-30A20LN |
M497LV-30A20PN |
| スタート方式 |
プッシュスタート |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク |
低トルク用ばね(付属品) |
0.4～1.6 |
0.4～1.6 |
0.4～1.6 |
| 高トルク用ばね(標準装備) |
1.2～3.0 |
1.2～3.0 |
1.2～3.0 |
| 無負荷回転速度(回転/分) |
1,200 |
2,000 |
2,000 |
| 消費電力 |
45 |
45 |
45 |
適合ねじ
(mm) |
小ねじ |
2.6～5.0 |
2.6～5.0 |
2.6～5.0 |
| タッピンねじ |
2.5～4.0 |
2.5～4.0 |
2.5～4.0 |
| 本体質量(g) |
700 |
700 |
700 |
| 品番 |
M497LV-45A06LN |
M497LV-45A06PN |
M497LV-45A12LN |
M497LV-45A12PN |
| スタート方式 |
レバースタート |
プッシュスタート |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク(Nm) |
2.0～4.5 |
2.0～4.5 |
2.0～4.5 |
2.0～4.5 |
無負荷回転速度
(回転/分) |
650 |
650 |
1,200 |
1,200 |
| 消費電力 |
45 |
45 |
45 |
45 |
適合
ねじ
(mm) |
小ねじ |
4.5～6.0 |
4.5～6.0 |
4.5～6.0 |
4.5～6.0 |
| タッピンねじ |
4.0～5.0 |
4.0～5.0 |
4.0～5.0 |
4.0～5.0 |
| 本体質量(g) |
870 |
870 |
870 |
870 |
| 品番 |
M497LV-70A06LN |
M497LV-70A06PN |
| スタート方式 |
レバースタート |
プッシュスタート |
| 入力電源 |
AC100V |
AC100V |
| プラグ形式 |
アース付き3Pプラグ(3m) |
| 出力トルク(Nm) |
3.8～7.0 |
3.8～7.0 |
無負荷回転速度
(回転/分) |
650 |
650 |
| 消費電力 |
45 |
45 |
適合
ねじ
(mm) |
小ねじ |
5.0～8.0 |
5.0～8.0 |
| タッピンねじ |
4.5～6.0 |
4.5～6.0 |
| 本体質量(g) |
870 |
870 |
|
