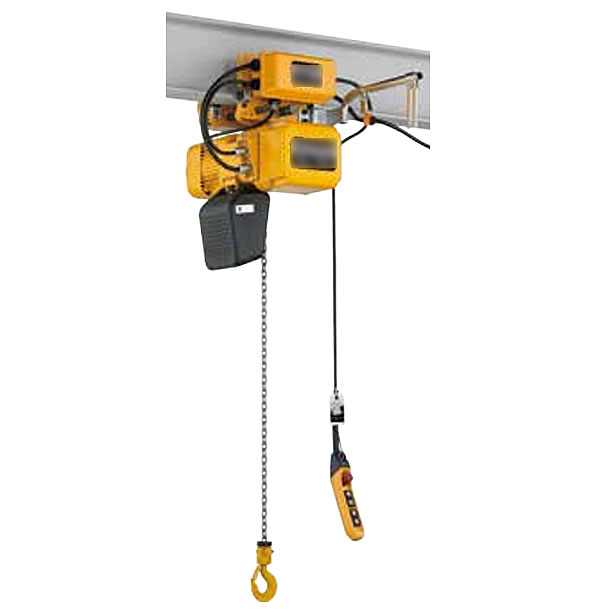

電動トロリー付電動チェーンブロック1速型(上下巻上1速横行20m/分50Hz1速式)／ 品番　M75R2M001H-S-4M		【詳細表示】
商品番号	M75R2M001H-S-4M	価　格
		電動トロリー付電動チェーンブロック1速型(上下巻上1速横行20m/分50Hz1速式) 品番　M75R2M001H-S-4M 価格は下記をご覧ください。

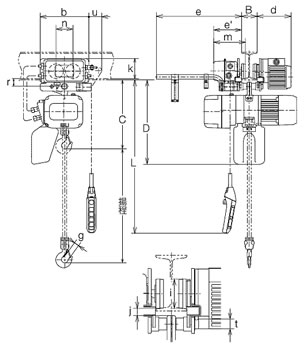

電動トロリー付電動チェーンブロック1速型(上下巻上1速横行20m/分50Hz1速式) ■特長 ●給電ケーブルはついておりません。給電方式に応じご相談ください。 ●揚程（ロードチェーン）・押ボタンコードの長さは、それぞれ標準仕様以外の長さもご相談に応じます。 ●ロードチェーンは焼入れチェーンのため継ぎたしができませんのでご注意ください。 ●操作方法はテルハ用5点（上下・横行）ボタン式、クレーン用7点（上下・横行・走行）ボタン式があります。 ●操作回路は24Vの低電圧となっておりますので、クレーン用7点ボタン式の場合は別途クレーン用制御箱をお求めください。 ●押ボタンスイッチには、非常停止ボタンが標準装備されています。 非常停止ボタンを押すことにより、モータの回路を手元で遮断することができます。 ●同一レールに複数台使用で互いに衝突の可能性がある場合は、緩衝用バンパーが必要となります。 ●2台つり作業の場合は、定格荷重に余裕をもった巻上機を選定する必要がありますので事前にメーカーへご相談ください。 ●標準揚程以外では、5～20mまで1m単位でお受けいたします。 （2.8～5tは10mまで、7.5～20tは6.0mまで） 上記以外の場合は、別途お問い合わせください。 ■寸法図 ■寸法(mm) 品番 ﾚｰﾙ下面から 下フックまでの 距離：C D b d e e' g i j k m n r t u M75R2M001H-S-4M 375 450 315 220 515 179 27 95 22 130 205 109 51 31 83 M75R2M001H-S-6M M75R2M001H-L-4M M75R2M001H-L-6M M75R2M003S-S-4M M75R2M003S-S-6M M75R2M003S-L-4M M75R2M003S-L-6M M75R2M003H-S-4M 395 510 M75R2M003H-S-6M M75R2M003H-L-4M M75R2M003H-L-6M M75R2M004L-S-4M M75R2M004L-S-6M M75R2M004L-L-4M M75R2M004L-L-6M M75R2M004S-S-4M M75R2M004S-S-6M M75R2M004S-L-4M M75R2M004S-L-6M M75R2M005S-S-4M M75R2M005S-S-6M M75R2M005S-L-4M M75R2M005S-L-6M M75R2M010L-S-4M 435 550 31 M75R2M010L-S-6M M75R2M010L-L-4M M75R2M010L-L-6M M75R2M010S-S-4M M75R2M010S-S-6M M75R2M010S-L-4M M75R2M010S-L-6M M75R2M015S-S-4M 505 630 325 225 520 184 34 110 27 125 212 118 60 36 76 M75R2M015S-S-6M M75R2M015S-L-4M M75R2M015S-L-6M M75R2M020L-S-4M 570 39 M75R2M020L-S-6M M75R2M020L-L-4M M75R2M020L-L-6M M75R2M020S-S-4M 585 M75R2M020S-S-6M M75R2M020S-L-4M M75R2M020S-L-6M M75R2M025S-S-4M 620 830 340 226 521 186 125 29 131 215 132 68 43 70 M75R2M025S-S-6M M75R2M028S-L-4M 765 900 44 M75R2M028S-L-6M M75R2M030S-S-4M 815 M75R2M030S-S-6M M75R2M030S-L-4M M75R2M030S-L-6M M75R2M048S-S-4M 900 910 400 281 528 192 47 140 44 145 233 150 86 54 56 M75R2M048S-S-6M M75R2M048S-L-4M M75R2M048S-L-6M M75R2M050S-S-4M M75R2M050S-S-6M M75R2M050S-L-4M M75R2M050S-L-6M ●D寸法は、揚程4mの場合です。 ●巻上機の寸法は懸垂形[単体]をご覧ください。 ■仕様 品番 定格 荷重 (t) 基本 本体 標準 揚程 (m) 巻上モータ3相200V 出力 (KW) 電流値(A) 反復定格 (%ED) 200V 50Hz 200V 60Hz 220V 60Hz M75R2M001H-S-4M 125kg B 4 0.56 3.8 3.2 3.6 60 M75R2M001H-S-6M 6 M75R2M001H-L-4M 4 M75R2M001H-L-6M 6 M75R2M003S-S-4M 250kg C 4 M75R2M003S-S-6M 6 M75R2M003S-L-4M 4 M75R2M003S-L-6M 6 M75R2M003H-S-4M 4 0.9 5.1 4.6 4.7 M75R2M003H-S-6M 6 M75R2M003H-L-4M 4 M75R2M003H-L-6M 6 M75R2M004L-S-4M 490kg 4 0.56 3.8 3.2 3.6 M75R2M004L-S-6M 6 M75R2M004L-L-4M 4 M75R2M004L-L-6M 6 M75R2M004S-S-4M 4 0.9 5.1 4.6 4.7 M75R2M004S-S-6M 6 M75R2M004S-L-4M 4 M75R2M004S-L-6M 6 M75R2M005S-S-4M 500kg 4 M75R2M005S-S-6M 6 M75R2M005S-L-4M 4 M75R2M005S-L-6M 6 M75R2M010L-S-4M 1 D 4 M75R2M010L-S-6M 6 M75R2M010L-L-4M 4 M75R2M010L-L-6M 6 M75R2M010S-S-4M 4 1.8 7.7 9.0 8.4 M75R2M010S-S-6M 6 M75R2M010S-L-4M 4 M75R2M010S-L-6M 6 M75R2M015S-S-4M 1.5 E 4 M75R2M015S-S-6M 6 M75R2M015S-L-4M 4 M75R2M015S-L-6M 6 M75R2M020L-S-4M 2 4 M75R2M020L-S-6M 6 M75R2M020L-L-4M 4 M75R2M020L-L-6M 6 M75R2M020S-S-4M 4 3.5 15.7 17.5 16.9 M75R2M020S-S-6M 6 M75R2M020S-L-4M 4 M75R2M020S-L-6M 6 M75R2M025S-S-4M 2.5 F 4 M75R2M025S-S-6M 6 M75R2M028S-L-4M 2.8 E 4 M75R2M028S-L-6M 6 M75R2M030S-S-4M 3 4 M75R2M030S-S-6M 6 M75R2M030S-L-4M 4 M75R2M030S-L-6M 6 M75R2M048S-S-4M 4.8 F 4 M75R2M048S-S-6M 6 M75R2M048S-L-4M 4 M75R2M048S-L-6M 6 M75R2M050S-S-4M 5 4 M75R2M050S-S-6M 6 M75R2M050S-L-4M 4 M75R2M050S-L-6M 6 品番 巻上モータ3相200V 出力(KW) 電流値(A) 反復定格(%ED) 200V 50Hz 200V 60Hz 220V 60Hz M75R2M001H-S-4M 0.4 3.3 2.8 3.0  40 M75R2M001H-S-6M M75R2M001H-L-4M M75R2M001H-L-6M M75R2M003S-S-4M M75R2M003S-S-6M M75R2M003S-L-4M M75R2M003S-L-6M M75R2M003H-S-4M M75R2M003H-S-6M M75R2M003H-L-4M M75R2M003H-L-6M M75R2M004L-S-4M M75R2M004L-S-6M M75R2M004L-L-4M M75R2M004L-L-6M M75R2M004S-S-4M M75R2M004S-S-6M M75R2M004S-L-4M M75R2M004S-L-6M M75R2M005S-S-4M M75R2M005S-S-6M M75R2M005S-L-4M M75R2M005S-L-6M M75R2M010L-S-4M M75R2M010L-S-6M M75R2M010L-L-4M M75R2M010L-L-6M M75R2M010S-S-4M M75R2M010S-S-6M M75R2M010S-L-4M M75R2M010S-L-6M M75R2M015S-S-4M M75R2M015S-S-6M M75R2M015S-L-4M M75R2M015S-L-6M M75R2M020L-S-4M M75R2M020L-S-6M M75R2M020L-L-4M M75R2M020L-L-6M M75R2M020S-S-4M M75R2M020S-S-6M M75R2M020S-L-4M M75R2M020S-L-6M M75R2M025S-S-4M M75R2M025S-S-6M M75R2M028S-L-4M M75R2M028S-L-6M M75R2M030S-S-4M M75R2M030S-S-6M M75R2M030S-L-4M M75R2M030S-L-6M M75R2M048S-S-4M 0.75 5.4 4.4 4.8 M75R2M048S-S-6M M75R2M048S-L-4M M75R2M048S-L-6M M75R2M050S-S-4M M75R2M050S-S-6M M75R2M050S-L-4M M75R2M050S-L-6M 品番 巻上速度 (m/s [m/min]) 横行速度 (m/s [m/min]) 適用ﾚｰﾙ巾： B(mm)  最小回転半径 (mm)  50Hz  60Hz 50Hz 60Hz M75R2M001H-S-4M 0.235 [14.1] 0.282 [16.9] S速 0.333 [20] L速 0.167 [10] S速 0.400 [24] L速 0.200 [12] [75] ・ 100 ・ 125 ・ 150 800 [3500] M75R2M001H-S-6M M75R2M001H-L-4M M75R2M001H-L-6M M75R2M003S-S-4M 0.152 [9.1] 0.182 [10.9] M75R2M003S-S-6M M75R2M003S-L-4M M75R2M003S-L-6M M75R2M003H-S-4M 0.223 [13.4] 0.268 [16.1] M75R2M003H-S-6M M75R2M003H-L-4M M75R2M003H-L-6M M75R2M004L-S-4M 0.0633 [3.8] 0.0767 [4.6] M75R2M004L-S-6M M75R2M004L-L-4M M75R2M004L-L-6M M75R2M004S-S-4M 0.122 [7.3] 0.147 [8.8] M75R2M004S-S-6M M75R2M004S-L-4M M75R2M004S-L-6M M75R2M005S-S-4M M75R2M005S-S-6M M75R2M005S-L-4M M75R2M005S-L-6M M75R2M010L-S-4M 0.0583 [3.5] 0.0700 [4.2] M75R2M010L-S-6M M75R2M010L-L-4M M75R2M010L-L-6M M75R2M010S-S-4M 0.118 [7.1] 0.142 [8.5] M75R2M010S-S-6M M75R2M010S-L-4M M75R2M010S-L-6M M75R2M015S-S-4M 0.0750 [4.5] 0.0900 [5.4] [100] ・ 125 ・ 150 ・ 175  800 [1000] M75R2M015S-S-6M M75R2M015S-L-4M M75R2M015S-L-6M M75R2M020L-S-4M 0.0617 [3.7] 0.0733 [4.4] M75R2M020L-S-6M M75R2M020L-L-4M M75R2M020L-L-6M M75R2M020S-S-4M 0.0117 [7.0] 0.140 [8.4] M75R2M020S-S-6M M75R2M020S-L-4M M75R2M020S-L-6M M75R2M025S-S-4M 0.0950 [5.7] 0.113 [6.8] 125 ・ 150 ・ 175  1000 M75R2M025S-S-6M M75R2M028S-L-4M 0.0767 [4.6] 0.0917 [5.5] M75R2M028S-L-6M M75R2M030S-S-4M 0.0733 [4.4] 0.0883 [5.3] M75R2M030S-S-6M M75R2M030S-L-4M M75R2M030S-L-6M M75R2M048S-S-4M 0.0500 [3.0] 0.0600 [3.6] 1800 M75R2M048S-S-6M M75R2M048S-L-4M M75R2M048S-L-6M M75R2M050S-S-4M 0.0483 [2.9] 0.0583 [3.5] M75R2M050S-S-6M M75R2M050S-L-4M M75R2M050S-L-6M 品番 ロードチェーン 線径×掛数(mm) 等級 試験荷重(t) 質量 (kg) 揚程1m増し 増加質量(kg) フックブロック 質量(kg) M75R2M001H-S-4M  φ4.3×1 M5 156kg 58 0.42 1 M75R2M001H-S-6M M75R2M001H-L-4M M75R2M001H-L-6M M75R2M003S-S-4M 313kg M75R2M003S-S-6M M75R2M003S-L-4M M75R2M003S-L-6M M75R2M003H-S-4M φ6.0×1 68 0.81 M75R2M003H-S-6M M75R2M003H-L-4M M75R2M003H-L-6M M75R2M004L-S-4M 613kg 64 M75R2M004L-S-6M M75R2M004L-L-4M M75R2M004L-L-6M M75R2M004S-S-4M 68 M75R2M004S-S-6M M75R2M004S-L-4M M75R2M004S-L-6M M75R2M005S-S-4M 625kg M75R2M005S-S-6M M75R2M005S-L-4M M75R2M005S-L-6M M75R2M010L-S-4M φ7.7×1 1.25 78 1.33 2 M75R2M010L-S-6M M75R2M010L-L-4M M75R2M010L-L-6M M75R2M010S-S-4M 85 M75R2M010S-S-6M M75R2M010S-L-4M M75R2M010S-L-6M M75R2M015S-S-4M φ10.2×1 1.88 112 2.3 4 M75R2M015S-S-6M M75R2M015S-L-4M M75R2M015S-L-6M M75R2M020L-S-4M M4 2.5 113 M75R2M020L-S-6M M75R2M020L-L-4M M75R2M020L-L-6M M75R2M020S-S-4M 131 M75R2M020S-S-6M M75R2M020S-L-4M M75R2M020S-L-6M M75R2M025S-S-4M φ11.2×1 3.13 154 2.8 M75R2M025S-S-6M M75R2M028S-L-4M φ10.2×2 3.5 159 4.7 8 M75R2M028S-L-6M M75R2M030S-S-4M 3.75 M75R2M030S-S-6M M75R2M030S-L-4M M75R2M030S-L-6M M75R2M048S-S-4M φ11.2×2 6 207 5.6 14 M75R2M048S-S-6M M75R2M048S-L-4M M75R2M048S-L-6M M75R2M050S-S-4M 6.25 M75R2M050S-S-6M M75R2M050S-L-4M M75R2M050S-L-6M ●質量は、揚程4mの場合です。 ●適用レール巾[ ]内数値の場合は、最小回転半径が[　]の数値となりますのでご注意ください。

運賃、および消費税は、記載価格には、含まれていません。
