| インバータホイスト U3普通型形電動横行／品番 U3-0.5-LMH2 | 【詳細表示】 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 商品番号 | U3-0.5-LMH2 | 価 格 | |||||||||||||||||||||||||||||||||||||||||||||||
 |

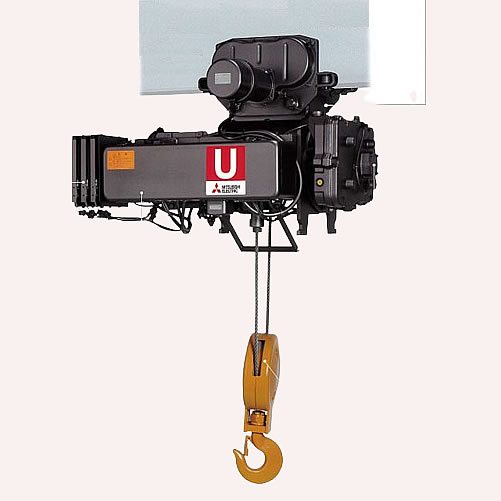

インバータホイスト U3普通型形電動横行 品番 U3-0.5-LMH2 価格は下記をご覧ください |
||||||||||||||||||||||||||||||||||||||||||||||||

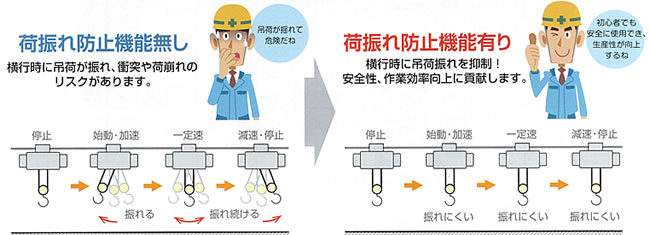

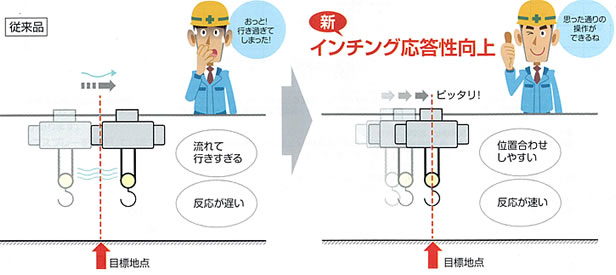

| ウルトラタイプ 走快停アドバンス 1/2t～5t 過荷重防止機能標準装備 母体はS2形を採用 低摩耗の電磁ブレーキ 抵抗ユニット エンコーダ 滑らかな運転 ■低摩耗の電磁ブレーキ ●インバータ駆動でモータ回転数が低い時にブレーキを開閉、激しいインチング操作でも発熱、摩耗を軽減し、長寿命化を実現 ●このクラス最高の巻上スピード、パワー耐久性を誇り、高頻度にも耐え高実力のS2形を使用 ●7.5t以上は、非常ブレーキ付 ■抵抗ユニット ●セメント抵抗をユニットにまとめ小形化(10t以下) ●コネクタ方式でメンテナンスが容易(10t以下) ■専用インバータ内蔵制御盤 ●ホイスト専用インバータを内蔵し小形化、耐環境性を向上 ●パラメータ設定が簡単 ・運転速度も自由に設定可能 ・軽負荷高速機能選択可能 ・位置検出点も設定自由 ●異常表示で故障診断容易 ●運転履歴機能により、部品交換時期の判断が容易 ●横行インバータ機種に荷振れ防止機能標準装備 ※荷振れ防止機能切替押釦はオプションでの対応となります。 ■エンコーダ ●巻上モータの動きを常に監視異常を検知し安全停止 ●回転パルスで位置検出上下限で減速停止 ●負荷を検出し自動的に高速運転に切替え ■滑らかな運転 ●微少、軽快なインチング ●低速、高速の切替えも滑らか ※軽負荷判定レベル、過荷重判定レベルはご使用の環境(電圧、温度等)により変動します。 (必ず現地での調整をお願いします) ※荷振れ防止機能は直線のみ有効。 ※横行加減速時間の工場出荷時設定は3.0秒になります。 ※荷振れ防止機能を使用する際、インチング操作では従来の使用感と異なる場合があります。 (押釦を切替スイッチ付とすることによりオペレータの感覚に合わせることができます) ※漏電による万一の感電事故を防ぐため必ずアースすると共に電路に漏電遮断機を取付けてください。 ■本製品は中小企業経営強化税対象品です。 クレーンで荷物を移動する際、荷振れにお困りではありませんか？ ①荷振れ防止機能により荷振れを抑制します  ■荷振れ防止機能の Point ●荷振れ防止機能の荷振れ抑制効果により、作業者の安心·安全に寄与します。 ●横行時の吊荷の荷振れを抑制することで作業効率が向上します。 ●ホイスト操作に慣れていない作業者の作業リスク軽減に貢献します。 ※荷振れ防止機能は直線のみ有効です。 ※荷振れ防止機能時の振れ量は当社U2形比 1/5 以下となります。 (荷振れ防止機能は振り子長の設定が必要になります。) ※荷振れ防止機能切替押釦はオプションでの対応となります。  ■軽負荷高速機能のワイドレンジ化  ■軽負荷高速機能 (ワイドレンジ)のPoint ●7.5t 以下で標準速の1.5 倍速、10t 以上で2倍速となります。(モータ極数により異なります) ●判定値を定格荷重の0～50%の範囲で設定変更できます。 また、軽負荷高速運転の周波数(速度)の設定変更も可能です。 ●共吊り時でも追加配線により軽負荷高速機能を使用できます。 ※長揚程機種は使用できない場合がありますので別途お問い合わせください。 ※ご使用の環境(電圧、温度等)により軽負荷判定にバラツキが生じる為、50%荷重では使用できない場合があります。 ※工場出荷時の軽負判定値は定格荷重の25%です。 ■シンクロ制御機能(特殊機能)により、通信基板を用いて自動で制御、安心·安全を提供します 共吊り仕様での要求事項にシンクロ制御機能でお応えします。  ■シンクロ制御機能のPoint ①フック位置合わせ ●始動時、運転中、停止時自動で位置合わせを行います。(有効、無効の設定可能) ②共吊りオフセット機能、操作 ●フック基準位置及び共吊り運転と単独運転の切り替えは、パラメータもしくは外部入力信号により任意に設定が可能です。 ●ペンダント式又は無線式(特殊対応)での操作が可能です。 ※使用可能台数は2台までとなります。 また本機能ご使用時は2台のホイストを機械的に連結してください。 (機械的に連結できない場合は横行インタロックを設けてください) 1：始動·停止時のショックを軽減 吊り荷・建屋の揺れが少なく微妙な位置決めに最適です。 2：巻上速度を希望の速度に設定可能 最低速から標準速の範囲で低速・高速を任意で設定できる為作業に適した速度が選べます。 低速・高速の切り替えは2段押込み式の押ボタンにより操作します。 3：快適な インチング操作 容易に微少量の移動ができます。 また、横行インバーターの場合逆方向による急減速操作も可能です。 4：荷振れ防止機能 横行インバータ運転時の荷振れを抑制します。(荷振れ量:当社比1/5) 作業者の安心·安全に寄与し、作業効率の向上と作業リスク軽減に貢献します。 ※荷振れ防止機能を使用する際、インチング操作では従来の使用感と異なる場合があります。 (押釦を切替スイッチ付とすることによりオペレータの感覚に合わせることができます) 5：消耗の少ないブレーキ・機械部分 ブレーキ板の摩耗が少なく、ワイヤロープ、シーブ、歯車などへの衝撃も減り長寿命です。 また主回路は無接点方式のため電磁接触器の交換も必要ありません。 (軽負荷高速を多用するとブレーキ板の摩耗が増えます) シンプル構造で部品点数が減り故障が少なく長寿命です。 ブレーキ箱点検窓から部品摩耗等が確認できます。 （圧力板、制動板に摩耗限界がついています。調整リングが落下しているかどうか確認できます。） 6：電子式リミットスイッチ(上下限) フックの位置を検出し、巻上、巻下運転を自動的に減速停止します。 全点一括の移動ができワイヤロープ交換後の調整が簡単です。 不要な位置接点は無効にできます。 例えば下限停止点だけ使う場合、他の点は設定不要なので短時間で設定できます。 7：軽負荷高速機能 7.5t以下で標準速の1.5倍速、10t以上で2倍速となります。 HU3形、HUS形は1.5倍速となります。 U3形、HU3形は軽負荷の判定値を定格荷重の0～50%の範囲で設定変更できます。 判定値はご使用の環境(電圧、温度等)により変動します。 U3形、HU3形は50%の荷重まで吊具等に合わせた調整が可能です。 共吊り運転時軽負荷高速を使用できます。 判定時に端子OUT3からR相電圧を出力するように設定できます。 互いのOUT3を相手ホイストの端子IN4に接続しておけば、相手ホイストも軽負荷を判定した時点で軽負荷高速に入るので、バラバラに軽負荷高速に切り替わるのを防止できます。 軽負荷高速の周波数を設定変更できます。 ※長揚程機種は使用できない場合がありますので別途お問い合わせください。 ※下記理由により、軽負荷高速機能が解除されることがありますが異常ではありません。 ①軽負荷判定値を上げすぎて、50%以上の荷重で軽負荷高速機能が動作した場合 ②過頻度使用によりモータが過熱した場合 ③電源電圧が低下した場合 8：過荷重防止機能 定格荷重の100～125%の範囲で過荷重判定値を設定変更できます。 端子「OUT3」から過荷重検出時の信号出力ができます。 過荷重検出すると巻上停止するように設定できます。 (出荷時は停止しないように設定しています) ※インチング操作では機能しません。 9：豊富な出力信号 OUT 1 からは上限で、OUT 2からは下限で信号出力し異常時にはともに信号出力します。 OUT3からは過荷重判定時にOUT4からは運転中に信号出力します。 OUT3については軽負荷判定時に信号出力するように設定変更も可能です。 10：調速機能 共吊り運転時に発生する吊荷の傾きを抑制します。 巻上低速、巻下低速もJIS規定範囲である±20%に入ります。 巻上速度、巻下速度の安定性が±1%と優れています。 11：シンクロ制御機能 (特殊機能) 通信基板を用いて2台のホイストがお互いのフック位置と運転状態を把握しながら運転することで、共吊り時に生じるフック位置のズレを自動で補正します。 また共吊りオフセット機能により吊り具や吊荷に合わせた安全な作業が可能です。 12：環境への配慮 環境有害物質の除去に努めています。 （プリント基板のハンダ、ロープ端末の合金止め、塗料に鉛は含んでおりません。 六価クロムメッキを三価クロムメッキに変更しました。) ブレーキ板やパッキン類に一切アスベストは含んでおりません。 商用電源駆動のホイストと比べてインチング操作時のモータ温度上昇が小さく省エネです。 13：保護機能 瞬停や電源電圧異常、過電流などを検知すると、安全のため一旦停止します。 エラー解除について一部のエラーモードを除き押し釦リセットにより解除、運転可能となります。 (電源リセットが必要な停止モードは点検をお勧めします) ■エンコーダ エンコーダは 走快停の見張り役 エンコーダはモータ軸 (第1歯車軸)の回転速度/回転方向を常時監視し、次の様な機能を発揮します。

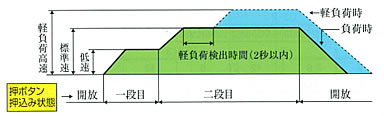

■押しボタン操作による運転パターン  ●運転履歴表示機能

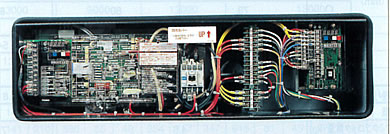

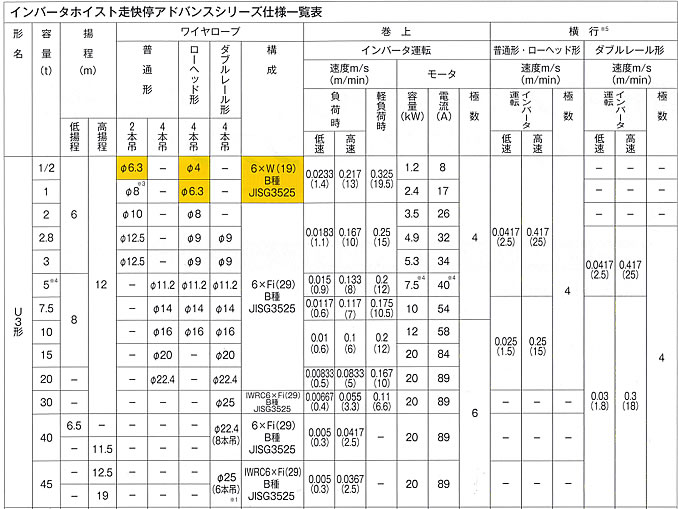

■特殊対応 ◆使い易さの向上 多段速機能 シーケンサなどを用いた自動運転に便利な機能です。 巻上·巻下各8段速 入力に対し希望の速度で運転出来ます。 位置検出多点出力 ELS基板を用いて、自動運転などで使用状況に満足できる動作情報を提 供できます。 回転信号出力 BTS基板を用いて、2相信号をシーケンサ等に送ることができます。 外部信号出力 お客様のご要望にあわせてさまざまな信号出力が可能です。 ■ホイスト専用インバータ制御盤 ●コンパクトにまとめられた制御盤は耐振性にも優れています。 ●難しいパラメータの設定は必要ありません。4個のボタンで簡単です。  ■使用上のご注意 ●インバータホイストは、押ボタンをOFFにしてもすぐには停止しません。 クッション停止しますので、停止距離を考慮して運転して下さい。 ●マイコンデータの記憶素子を使用していますので、不必要な電源の入・切は避けて下さい。 (記憶素子の寿命回数は電源遮断で10万回です) ●ノイズに関する注意事項 …… 設置条件により、近くのテレビ、ラジオ等を含む電子機器に音声の乱れや誤動作を生じる場合があります。 このような場合には、ノイズフィルターの設置をお勧めします。 ●電源条件 …… ①許容電圧変動：±10% ②許容周波数変動：±3% ③許容相間電源電圧アンバランス率：2%以下 ④高周波電流ひずみ率：5%以下  ※1 40tは8本吊り、45tは6本吊りになりますのでご注意下さい。 ※2 50t、60tについては別途ご照会願います。 ※3 1t 2本吊のロープ構成は6×Fi(29)となります。 ※4 4.8tの場合は、モータ容量7.2kW、電流40Aとなります。 ※5 商用運転はS2形P54を参照下さい。

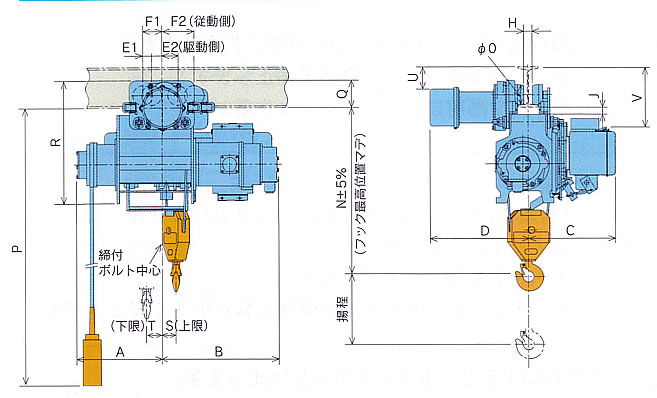

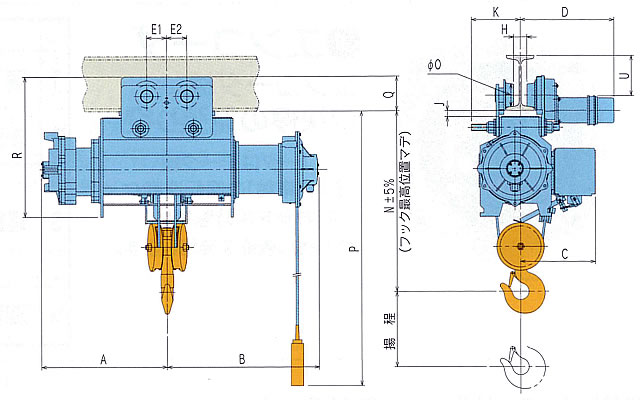

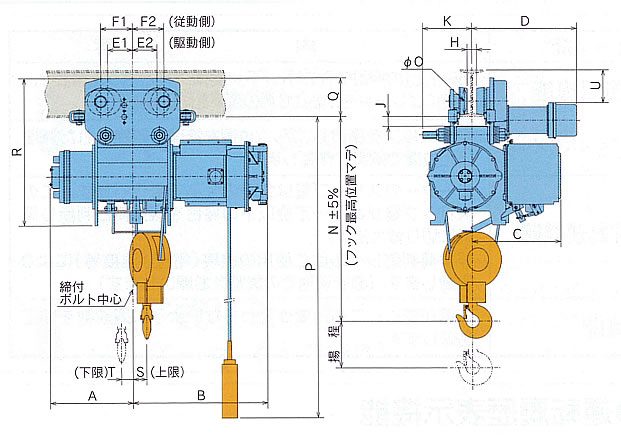

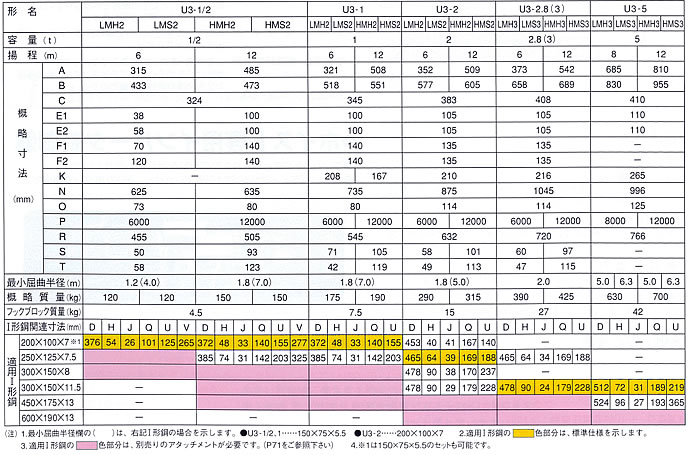

■寸法図
 |
|||||||||||||||||||||||||||||||||||||||||||||||||
運賃、および消費税は、記載価格には、含まれていません。
