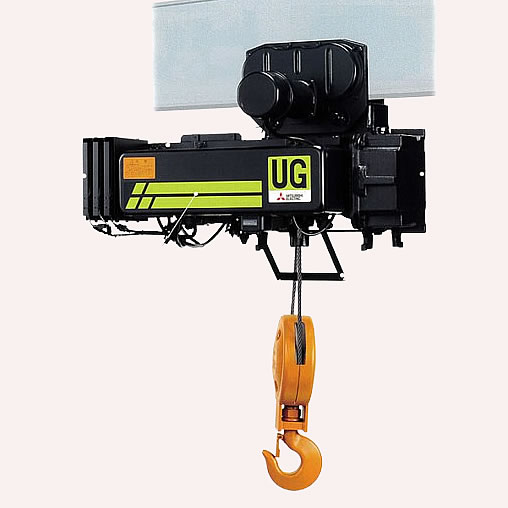

普通形電動横行ホイスト（1TON/6m)フルインバータ付/UG-1-LMS3

普通形電動横行ホイスト（1TON/6m)フルインバータ付／品番　UG-1-LMS3

【詳細表示】

商品番号

UG-1-LMS3

価　格

普通形電動横行ホイスト（1TON/6m)フルインバータ付
品番　UG-1-LMS3
価格は下記をご覧ください

三菱電機汎用インバータ搭載(専用パラメータ&シーケンス機能)

●巻上ブレーキモータ
・高抵抗カゴ形・F種絶縁
・電流形ブレーキ

●抵抗ユニット
・セメント抵抗をユニットにまとめ小形化
・コネクタ方式でメンテナンスが容易

●減速機
・グリース潤滑
・単純2段減速

●インバータ
・三菱電機汎用インバータ搭載 (専用パラメータ&シーケンス機能)
・巻上・巻下・横行フルインバータ
・ホイスト用パラメータ設定
· 運転周波数設定可能
· 過荷重、軽負荷判定値設定可能
・異常表示で故障診断容易
・運転履歴表示により、部品交換時期の判断が容易
・横行インバータは荷振れ防止機能標準装備
※軽負荷判定レベル、過荷重判定レベルはご使用の環境(電圧、温度等)により変動します
(必ず現地での調整をお願いします。)

●巻上リミットスイッチ
2段切巻上げリミットスイッチ

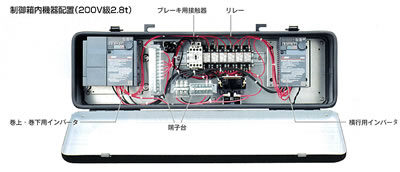

■制御箱内機器配置（200V級2.8t）

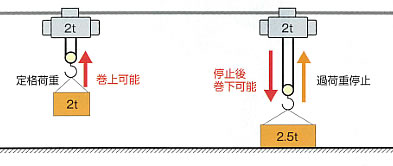

■過荷重防止機能
作業安全「過荷重を検出し安全に停止」
●検出値の設定範囲：定格荷重の50%～150%
●工場出荷時設定：定格荷重の125%、機能ONにて出荷
●モータ電流による判定(電源電圧、モータ温度などによるばらつきあり)

■軽負荷高速機能
作業効率向上「軽負荷を検出し高速運転」
●検出値の設定範囲設定：定格荷重の 0～25%まで
●工場出荷時設定：定格荷重の25%、機能 ONにて出荷
●モータ電流による判定(電源電圧、モータ温度などによるばらつきあり)
●高速運転周波数範囲：60～90Hz
例) A 地点から B 地点へ荷物を運ぶ場合

■荷振れ防止機能
新機能
(U3, TIB2 同等の機能を付加)
●工場出荷時設定：ロープ長 4m(低揚程)又は10m(高揚程)、機能 ONにて出荷

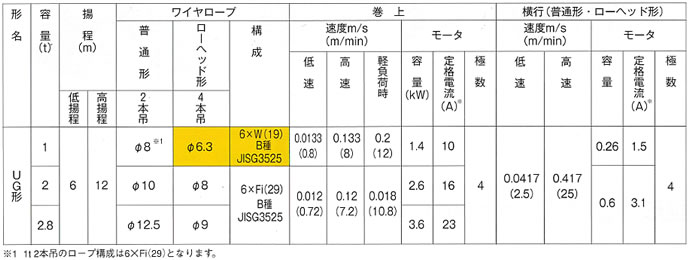

■仕様一覧

●電源
3相200V 50/60Hz、220V 60Hz
●操作方式
押ボタン操作巻上2段押込み、横行2段押込み電動横行形は、8点(入·切·上·下·東·西·南·北) 懸垂形は、4点(入、切、上、下)
●定格
巻上：定格荷重の63%荷重で、40%ED 240回/時
横行：定格荷重の63%荷重で25%ED 150回/時

●給電方式
ケーブル給電、トロリ給電(ダブルトロリに限ります)

●周囲温度
ー10℃～+40℃(凍結なきこと)

●周囲湿度
90%RH以下(結露なきこと)

●保護構造
簡易屋外形(制御箱とモータ・ブレーキ部はIP44)
屋外で使用の際は、防雨カバーの取付や退避場所をご準備ください。

●塗装色
本体：マンセルN1.5、フックブロック：マンセル7.5YR7/14
押ボタン：マンセル7.5YR7/13相当

※リフト用としてはご使用になれません。
※横行低速運転にて屈曲横行する場合は、スムーズに運転できない場合がありますのでお問合せください。
※電源ノイズが多い場合は誤動作することがありますので、ノイズフィルタの設置を推奨いたします。
※腐食性ガス、粉塵などの多い雰囲気で使用される場合はお問合せください。
※低速時の巻上速度範囲は、定格速度値の±40%以内となります。また低速時では、荷重有無で速度差が生じます。
※漏電による万一の感電事故を防ぐため、必ず接地するとともに、電路に漏電遮断器を取り付けてください。

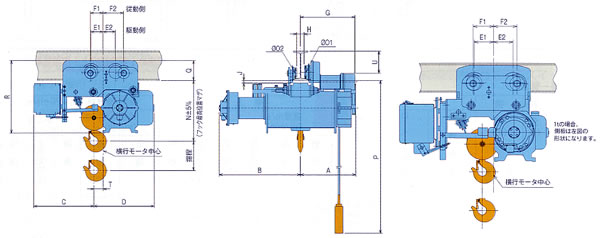

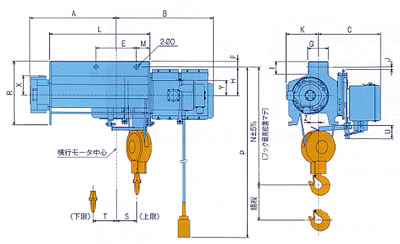

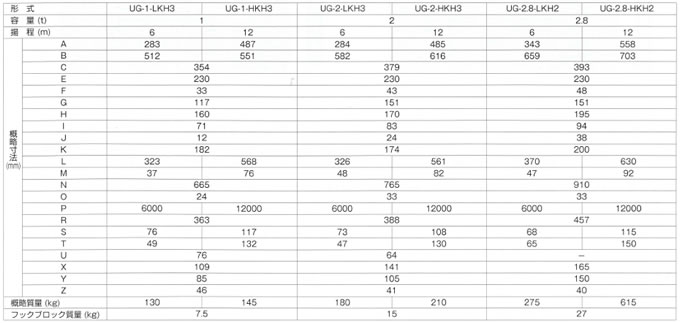

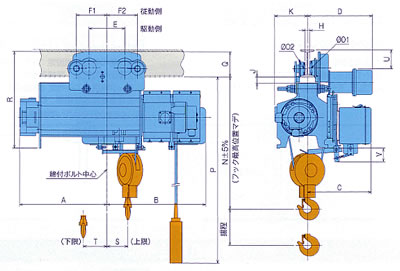

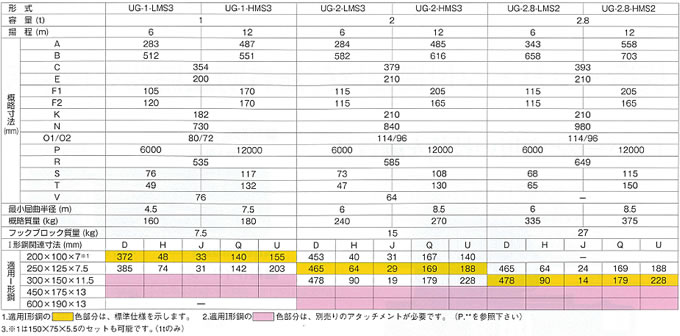

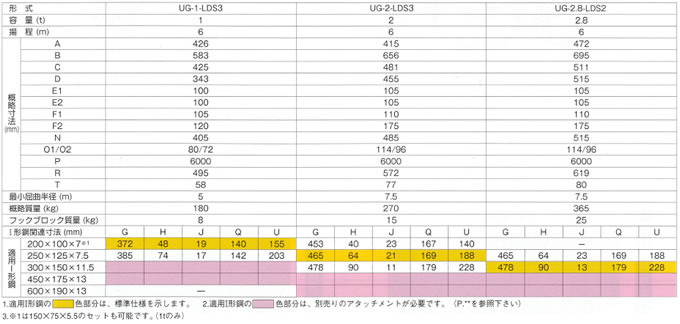

■寸法図

普通形電動横行

ローヘッド形電動横行

懸垂形

普通形電動横行

ローヘッド形電動横行

懸垂形

運賃、および消費税は、記載価格には、含まれていません。
