省エネ断熱ボード(20枚)/品番 M1223C-F720F

【詳細表示】

商品番号 M1223C-F720F

価 格

省エネ断熱ボード(20枚)M1223C-F720F 簡易施工を前提とした断熱材です。
施工につきましては、下記をご参照の上、施工場所や形状に応じてご検討ください。
省エネ断熱ボード(20枚)
品番 M1223C-F720F
価格は下記をご覧下さい
■地球環境保護に貢献
わが国の温室効果ガス排出量の9割が二酸化炭素(CO2)です。
そのうち、約9割の発生量がエネルギーに起因しており、省エネルギーは地球環境の保全に不可欠な取り組みです。

■エネルギー費を削減
今まで見過ごされていた炉の外面、排気ダクト、温水槽などの保温断熱を実行することで、省エネルギーが図られ、
燃料費や電力料金の削減ができます。(省エネルギー法では、炉の側壁外面は80℃以下に定められています。)


■防熱・火傷防止等安全性が向上
これまで見過ごされていた職場環境の改善や軽度の火傷などを防ぐ事ができます。

■全員参加の省エネ活動
施工箇所・施工方法の検討・社内施工・セルフメンテナンス等により、従業員の省エネ活動への参加が可能となり、
省エネ活動が活性化します。

■予算に合わせた施工が可能
社内施工により、分割施工が可能となります。生産の空き時間を利用して効率的な施工をご検討ください。
施工面積に比例して効果が増大致します。

■施工費用の低減
超薄型・軽量の材料ですので、カッターやハサミ等で簡単に加工ができ、耐熱両面テープと布テープや耐熱アルミテ
ープ等市販の材料で施工できます。その為、自社施工も可能な材料です。

■簡易施工
材料のR部への追従性は限度がありますが、形状を工夫することにより、平面・曲面等への施工が可能です。
多少の隙間は、効果にほとんど影響がありません。また、既存保温断熱材の部分補修にも最適です。

■意匠性
表面カバーシートで仕上げることにより、性能と意匠性が大幅に向上します。
また、表面カバーシートの貼り替えや重ね貼りにより、簡単にリフレッシュ可能です。



* 設備に施工する際は、機械が停止した状態で施工面が常温になっている事を確認後、作業して下さい。
(施工面の温度が高いと両面テープ接着力が低下します。)
* HCカット面で指などを切創する場合がありますので、手袋等保護具の着用を御願い致します。
* HCを施工しますと、乾燥炉等の内部温度分布が変化する場合がございます。
施工後は、必ず制御系のチューニングと試験生産を行ってください。
* 施工面積に比例して効果がでますので、一度に全面に施工する必要はありません。
* 屋内及び水・薬品のかからない部位でご使用下さい。


■施工面の事前処理
・施工面の油分や水分を取り除いてください。
・施工面に錆がある場合は、サンドペーパーで錆を落とし、埃や汚れを取り除いてください。
・耐熱両面テープは、初期接着力が弱い傾向がありますので、少し時間をおいて接着状況をご確認ください。


■HCの裁断方法
・施工面の形状にあわせ、カッター、ハサミ等で加工してください。
(カッターによる切断は、表側(ガラスクロス側)から行ってください。)
・カッターは、刃先が鋭利な状態でご使用下さい。
・ハサミは、できるだけ大きいタイプをご使用ください。

■耐熱両面テープの施工
・両面テープは、最初に設備側に貼り付けても、HC側に貼り付けても性能に影響はありません。
施工個所に応じてご検討ください。
(障害物の少ない個所は、設備側に施工された方が施工効率は上がると思われます。)
・原則、HCの4辺が、両面テープで固定されている状態にしてください。
・両面テープは、接着力がでるまでに時間がかかるタイプがあります。
・両面テープを貼った後は、ローラー等で十分圧着し接着状態を確認した後、離形紙を剥がしてください。

■HCの施工
・HCと耐熱両面テープとの接合個所をローラー等でしっかりと圧着してください。
・耐熱両面テープは、初期接着力が弱い傾向がありますので、しばらく時間を空けて接着状況をご確認ください。
・施工面の形状により、HCがR状になる場合は、ケースに応じて、耐熱アルミテープ等で上から補強してください。
HCが、層間剥離する場合がございます。

■HCのジョイント部
・HCの断熱効果は、施工面積に比例して効果がでますので、ジョイントに隙間があっても、効果にはあまり影響がござ
いません。
・HC端面から水や蒸気が侵入する可能性のある場合、シール材や耐熱アルミテープ等で小口を塞いで下さい。

■表面カバーシート
・意匠性向上のため、表面カバーシートを用意しております。必要に応じて御使用をご検討ください。

■その他
・HCは、耐熱両面テープ、布テープ、耐熱アルミテープ等の市販材料による簡易施工とセルフメンテナンスを特徴とし
た製品です。
施工部位や状況に応じて、各種テープでの補強・補修方法をご検討ください。

■主要原料
コルク・ゼオライト・ガラスクロス(GC)・アルミガラスクロス(ALGC)



■M1223C-F720F/M1223C-F740F構造(平面用)
4層構造 厚み7.0mm
ゼオライト1mmGC+コルク2mmALGC+コルク3mmALGC+ゼオライト1mmALGC(表側→熱源側)

■M1223C-P11F(配管用長尺タイプ)
5層構造 厚み11.0mm
ゼオライト1mmGC+コルク3mmALGC+コルク3mmALGC++コルク3mmALGCゼオライト1mmALGC(表側→熱源側)


【用途】
■熱処理炉・乾燥炉の外壁に
■空調ダクトや排気ダクトに
■冷温水槽に
■染色機や精錬機に
■冷蔵庫や冷凍庫に
■保存ケースやヒーター加熱に
■製品応用分野として 多方面への応用を今後検討いたします。

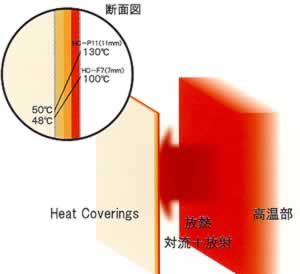

■断面図


■タイプ
M1223C-F720F/M1223C-F740F M1223C-C1F
M12239012F


■仕様
品番 使用
温度範囲
熱伝導率 製品サイズ 入数 重量 価格
M1223C-F720F 150℃以下 0.04344W/mK
(20℃平板熱流計法)
480mm×620mm×7mm 20枚/箱 約14kg \41,400-
M1223C-F740F 40枚/箱 約26kg \82,700-
M12239012F - - 20mm×20m×1.2mm 1本 - \2,000-
M1223C-C1F - - 1m×15m×1mm 1本 約10kg \16,800-



■M1223C-F720F/M1223C-F740F施工例
施工前 カット及び耐熱両面テープ貼り付け
耐熱両面テープ施工状況 施工
施工完了

省エネ断熱ボード(40枚)/品番 M1223C-P11F

【詳細表示】

商品番号 M1223C-P11F

価 格

簡易施工を前提とした断熱材です。
施工につきましては、下記をご参照の上、施工場所や形状に応じてご検討ください。
省エネ断熱ボード(20枚)
品番 M1223C-P11F
価格 \41,200-
1 接着面の処理
・施工面の油分や水分を取り除いてください。
・施工面に錆がある場合は、サンドペーパーで錆を落とし、埃や汚れを取り除いてください。
・耐熱両面テープは、初期接着力が弱い傾向がありますので、少し時間をおいて接着状況をご確認ください。

2 HCの裁断
・施工面の形状にあわせ、カッター、ハサミ等で加工してください。
(カッターによる切断は、表側(ガラスクロス側)から行ってください。)
・カッターは、刃先が鋭利な状態でご使用下さい。
・ハサミを御使用される場合は、できるだけ大きいタイプをご使用ください。

3 耐熱両面テープの施工
・両面テープは、最初に設備側に貼り付けても、HC側に貼り付けても性能に影響はありません。
施工個所に応じてご検討ください。
(障害物の少ない個所は、設備側に施工された方が施工効率は上がると思われます。)
・耐熱両面テープは、仮止めの為に使用しますので、施工個所に応じて、1mに対し2ヶ所〜3ヶ所の施工をお願い致し
ます。

4 HCの施工
・HCを、耐熱両面テープや必要に応じ布テープ等で仮止めしてください。
・仮止めが完了しましたら、必ず各パネルに対し長手方向の2ヶ所〜3ヶ所を、連続した状態で布テープ等で巻き留め
を行ってください。
(HCの表面温度が50℃以上になる場合は、耐熱アルミテープで巻き留めして下さい。)
巻き留めは、必ずテープ面への重ね貼りで、長さは1.3周を目処に行って下さい。
・施工面の形状により、HCがR状になる場合は、ケースに応じて、耐熱アルミテープ等で上から補強してください。
(HCが、層間剥離する場合がございます。)

5 HCのジョイント部
・HCの断熱効果は、施工面積に比例して効果がでますので、ジョイントに隙間があっても、効果にはあまり影響がござ
いません。
・HC端面から水や蒸気が侵入する可能性のある場合、シール材や耐熱アルミテープ等で小口を塞いで下さい。

6 表面仕上げ施工
・大口径配管等(400φ以上)への施工は、表面カバーシートの施工を推奨致します。
断熱性能と意匠性がUPします。また、表面カバーシートの貼り替えや重ね貼りにより容易にリフレッシュが可能です。
表面カバーシートは、4辺を布テープや耐熱アルミテープで固定してください。
・小口径の配管等へは、布テープや幅広のテーピングテープ等で斜め重ね張りで全面を覆ってください。
・表面カバーシートを使用されない場合で、小口が露出している場合は、耐熱アルミテープ等で小口を塞いでください。

7 その他
・HCは、耐熱両面テープ、布テープ、耐熱アルミテープ等の市販材料による簡易施工とセルフメンテナンスを特徴とし

製品です。
施工部位や状況に応じて、各種テープでの補強・補修方法をご検討ください。



■M1223C-P11F施工例
施工前 仮止め用耐熱両面テープ施工
貼り付け 布テープによる固定
布テープ固定完了(3ヶ所/1m) 下部固定状況
表面カバーシート施工 表面カバーシート施工完了

■M1223C-P11F(配管用長尺タイプ)
品番 使用温度範囲 熱伝導率 製品サイズ 入数 重量
M1223C-F720F 150℃以下 0.04146W/mk
(20℃・平板熱流計法)
120mm×1000mm×11mm 40枚/箱 約14kg

運賃、および消費税は、記載価格には、含まれていません。
