| H鋼I型鋼兼用オーバーハングフリーレールクレーンセット/品番 M303RC-05HSF | 【詳細表示】 | |||||||||
| 商品番号 | M303RC-05HSF | 価格 | ||||||||
 |
H鋼I型鋼兼用オーバーハングフリーレールクレーンセット 品番 M303RC-05HSF |
|||||||||

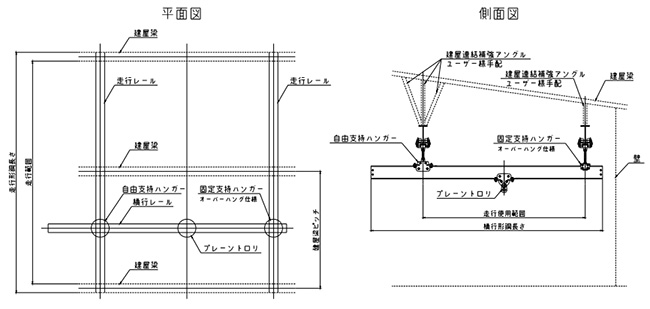

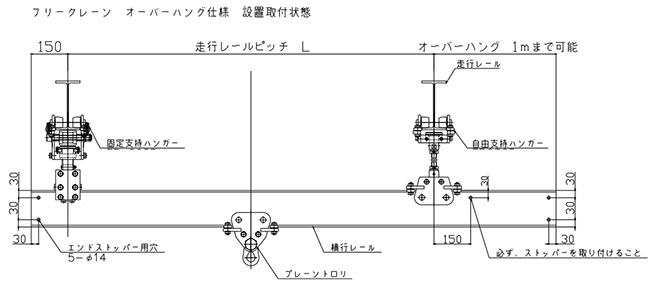

| ■特長 ●設置場所や作業の状況に合せて自由な設計で、最良のシステム構築（曲線の走行レールでも可能）。 ●レールは市販のH（I形）鋼の使用で、非常に安価で、また天井梁等の利用により設置が簡単（設置後の移設も簡単） ●フリークレーンは軽く滑らかに移動し、電動チェーンブロック等との組み合わせて3次元同時操作が可能。 ●走行・横行レール、取付・接続金具、エンドストッパー、ケーブルハンガー、チェーンブロック・ホイスト、施工費、運賃は、別途。 ※必ず固定支持ハンガーと自由支持ハンガーのセットで設置し使用して下さい。 ■フリークレーン設置取付状態図   ■仕様

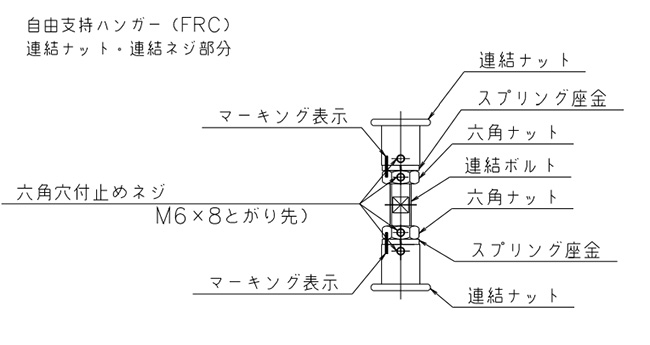

≪取扱説明書≫ ●この取扱説明書は、M303RC-05HSFの基本的な ご使用方法、組立、並びに施工について説明しております。 ご使用前によくお読み頂き、安全作業のため使用上の注意 事項を守り、正しくお使い下さい。 ■ご使用について M303RC-05HSFは、あらゆる産業界での重量物の搬送用に開発された省力フリークレー ンです。 作業の安全と能率を高めるため、本書の取扱い要領を十分にご理解頂いた上で、安全にご使用下さいますようお願い致します。 細かい点にまで配慮されたM303RC-05HSFの持つ高度な機能と合理性および用途の広さは最高の能率と経済性を発揮します。 ｢玉掛け安全協議会｣では、この取扱説明書に使用する注意事項を『危険』『注意』の２つに区分しています。 （！）危険 取り扱いを誤った場合に、危険な状態が起こりえて、死亡または重傷を受ける可能性が想定される場合。 （！）注意 取り扱いを誤った場合に、危険な状態が起こりえ て、中程度の傷害や軽傷を受ける可能性が想定さ れる場合、および物損的損害が想定される場合。 ■構成部品  つり上げ荷重：490kg 自重：20kg 使用レール幅：75・100  ■フリークレーン確認事項 フリークレーンを安全、快適に、長くご使用頂くために日常の管理と下記の注意事項をお守り頂き、末永くご使用下さい。 １.設置される前に （1）フリークレーンの使用容量は、フリークレーンにかかる全荷重です。 容量以上は、絶対に吊らないで下さい。 使用容量＝巻上装置重量+吊具の重量+吊荷重量 使用容量は、490kg となりますので、これ以下でご使用下さい。 但し、横行レール重量は、通常ＪＩＳ規格形鋼レールで、長さ4ｍ以内とします。超える場合は、当社までご連絡下さい。 （2）必ず、自由支持ハンガー+固定支持ハンガー（オーバーハング仕様）の組合せで、使用して下さい。 （3）ユーザー様にてレールを製作、施工される場合は、必ず、使用容量に合わせて選択頂いた鋼材で施工をお願いします。また、建屋梁との溶接作業等は、専門業者に依頼して下さい。 （4）建屋梁が使用容量+走行レール重量に耐えるかどうか、の確認をして下さい。 （5）壁面に沿って走行レールを設置する場合は、横行レールの壁面側に固定支持ハンガー （オーバーハング仕様）を取り付け横行レールが壁に当たらない様にして下さい。 又、その際に巻き上げ物が建屋・柱等に当たらない様に設置して下さい。  （6）横行レールの移動範囲内に、照明その他吊り下げ物が無いかどうか、確認して下さい。 （7）設置するレールは、作業範囲（レール支持ピッチより、下記寸法で設置して下さい。  ２.設置後の確認 （1）取付施工が終われば、ボルト・ナットに緩みがないか、再度確認して下さい。 確認後必ず、下図連結ナット・六角ナットの六角穴付き止めネジ（Ｍ6×8）を締め込み横行レールの水平を保つ為に、連結ナットとボルトを固定して下さい。 又、以上の作業終了後、マーキング表示をして下さい。 （注：１.締め込み時、必ず、ネジ等の緩み止めとして、日本ロックタイト株式会社製 ２６２番又は、同等品を塗って締め込んで下さい。 ２.六角穴付止めネジは、連結ナット外側より出ない様に締め込んで下さい。)  （2）ご使用に当たり、ボルト・ナット・継手箇所は、使用頻度によって異なりますが、緩んで くる可能性がありますので、緩みが確認出来る様に、マーキングを実施し、日常点検等で マーキングのズレが無いかチェックをお願いします。 （3）改造はしないで下さい。万一の場合、賠償責任保険の対象外となります。 （4）横行レール落下防止金具（チェーン）は、必ず取付けて下さい。 ■フリークレーン（オーバーハング仕様）設置取付状態図    |
||||||||||
運賃、および消費税は、記載価格には、含まれていません。
