高速タイプ懸垂形ホイスト／品番　S-1/2-LK2シリーズ 【詳細表示】
商品番号 S-1/2-LK2シリーズ 価格
高頻度用（1/2t〜60t）

●許容使用頻度・巻速共に業界トップクラス。
●マイコンによる過荷重警報装置を内蔵して、更に安全性を向上させています。
●漁船用ホイストもシリーズ化しています。		 MITSUBISHI
高速タイプ懸垂形ホイスト
品番　S-1/2-LK2シリーズ
廃番
後継機種はこちら→S2-1.2-LK2
■仕様一覧表
品番 容量
（t）		 揚程
（m）		 ワイヤーロープ 巻上
普通形
（3t以下）		 構成 速度m/s
（m/min）		 モータ
容量（kW） 定格電流（A） 極数
低揚程 高揚程 2本吊 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S-1/2-LK2 1/2 6 12 φ6.3 6×W
（19）
B種
JISG3526		 0.183
（11）		 0.217
（13）		 1.0 1.2 6.9 6.5 4
S-1/2-HK2
S-1-LK2 1 6 12 φ8 2.0 2.4 12.6 12.4
S-1-HK2
S-2-LK2 2 6 12 φ10 6×Fi
（29）
B種
JISG3526		 0.14
（8.4）		 0.167
（10）		 2.9 3.5 17.5 18.5
S-2-HK2
S-2.8-LK2 2.8 6 12 φ12.5 4.1 4.9 25.5 27.5
S-2.8-HK2
S-8-LK2 3 6 12 φ12.5 4.4 5.3 27 28.5
S-3-HK2

■標準仕様
●電源 3相200V　50/60Hz（220V 60Hzも使用てきます）
●操作方法 押しボタン操作
3t以下：2点(上、下)
5t以上：4点(入、切、上、下)
●定格 30分（JIS C 9620による
●給電方式 トロリ給電、ケーブル給電共に使用可能です。但し、トロリ、ケーブル共付属しておりません。
●保護構造 簡易野外形（野外で使用の際は、防雨カバーをお取り付けください）
●準拠企画 JIS C 9620電気ホイスト、クレーン構造企画
●塗装色 本体メタリックグレー 、（マンセルN4.0相当）　フックブロック　マンセル7.5YR7/14　押しボタン/マンセル7.5YR7/13相当
●周囲温度 -5℃〜+40℃（凍結なきこと）
●周囲湿度 90％RH以下（結露なきこと）
※手押横行、鎖動横行は本体とアタッチメントの別梱包納入となります。

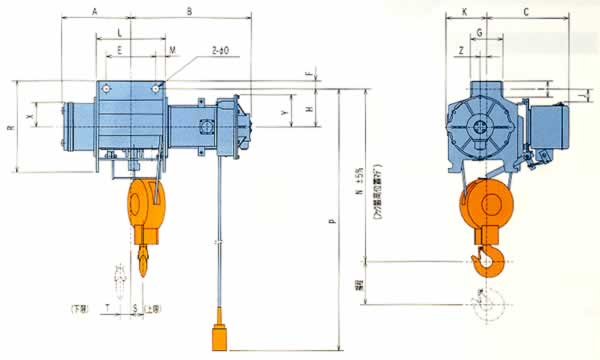

■寸法図
●S-1/2・1・2・2.8・3
<LK2,HK2,LK3,HK3>


●S-1・2
<LDK2>


品番 S-1/2-LK2 S-1/2-HK2 S-1-LK2 S-1-HK2 S-1-LDK2
容量 1/2 1
揚程（m） 6 12 6 12 6
概略寸法（mm） A 287 457 287 474 429
B 433 473 518 551 616
C 324 345 423
E 170 230 230
F 28 33 33 30
G 140 117 117
H 155 160 150
I 75 78 63 60
J 18 47 14
K 151 167 356
L 283 493 298 518 548
M 32 42 34 67 96
N 570 670 350
O 20 24 24
P 6000 12000 6000 12000 6000
R 328 333 373 320
S 50 93 71 105 -
T 58 123 42 119 -
X 87 107
Y 85 105
Z 20 36 58
概略質量（kg） 90 105 135 150 165
フックブロック質量（kg） 4.5 7.5 8
価格 廃番 廃番 廃番 廃番 廃番


品番 S-2-LK2 S-2-HK2 S-2-LDK2 S-2.8-LK3 S-2.8-HK3 S-3-LK3 S-3-HK3
容量 2 2.8 3
揚程（m） 6 12 6 6 12 6 12
概略寸法
（mm）		 A 322 479 427 341 510 341 510
B 563 593 668 610 641 610 641
C 383 473 408 408
E 230 230 230
F 38 35 43 43
G 151 176 176
H 177 190 215 215
I 67 75 80 80
J 59 17 127 127
K 190 467 216 216
L 323 508 566 323 523 323 523
M 47 75 131 46 77 46 77
N 800 430 965 965
O 33 33 33
P 6000 12000 6000 6000 12000 6000 12000
R 425 395 518 518
S 58 101 - 60 97 60 97
T 49 113 - 47 115 47 115
X 140 172 172
Y 150 150 150
Z 30 95 30 30
概略質量（kg） 220 245 300 310 345 310 345
フックブロック質量
（kg）		 15 27 27
価格 廃番 廃番 廃番 廃番 廃番 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
