小型電気チェーンブロック(スライドグリップタイプ)/ 品番 M73SVL-01ZT 【詳細表示】
商品番号 M73SVL-01ZT 価 格
小型電気チェーンブロック(スライドグリップタイプ)M73SVL-01ZT 小型・軽量・高性能のパワフルマシーン
ダイレクトハンドグリップを回して操作するアクセルグリップタイプに加え、グリップをスライドさせて操作するスライドグリップタイプが仲間入り。
まるで吊り荷を直接もって動かしている様なダイレクトな操作感。
組み立て作業や治具交換、型合わせ作業にオススメのダイレクトハンドシリーズでさらなる作業効率をご提案します。
小型電気チェーンブロック(スライドグリップタイプ)
品番 M73SVL-01ZT
価格は下記をご覧下さい
■特長
●グリップ操作に連動するダイレクト感
上下の矢印表示が付いた可動グリップを上下へスライドさせることで、吊り荷も上下するシンプルでダイレクトな操作感。



●握り易さ抜群で滑りにくい
固定グリップにエラストマー樹脂を採用し、握り易さは抜群。
滑りにくく疲れにくい。
水平移動の際にも威力を発揮します。
※横行トロリ仕様の場合

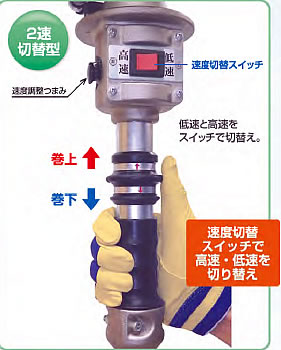

■誤操作防止
速度切替スイッチ周辺には凹凸があり外部からの接触・衝突による意図しないスイッチ操作や、スイッチの破損を防ぎます。


■不要な変速を防止
2速選択型には「高速OFFスイッチ」が付いており、慎重を要する低速運転作業時には「低速」へ切替ることで不要な高速運転への変速を確実に防止します。

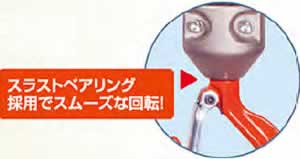

■安全でスムーズな回転
下フックはスラストベアリング内蔵で安全かつスムーズに回転します。
※下フックの脱着機能はありません。


■作業に合わせた速度調整
ボリューム式の速度調整つまみが付いており、作業に合わせた速度設定が可能。
※2速選択型、2速切替型の速度調整は「高速」時の調整と「低速」時の調整となり、1速型では「巻上」時の調整と「巻下」時の調整となります。

●1速型:巻上速度は一定。ボリューム式速度調整つまみでの速度調整は可能。

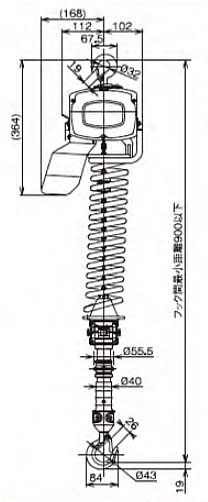

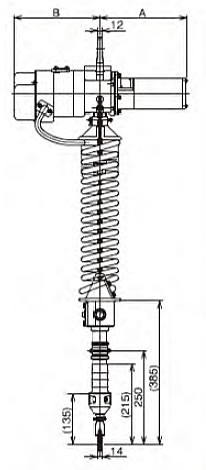

■スライドグリップタイプ 寸法図
  A寸法 B寸法
単相100kgまで 177.1 211
単相250kgまで 232.6 229.2

■スライドグリップタイプ仕様
種類 1速型
品番 M73SVL-01ZT M73HVL-01ZT M73SVL-025ZT M73HVL-025ZT
 単相  単相100V 単相200V  単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.1 2.1
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.017~0.217 0.017~0.167
m/min 1~13 1~10
フック間最小距離
(mm)
900 900
自重(kg) 22 25




種類 2速型
品番 M73SWL-01ZT M73HWL-01ZT M73SWL-025ZT M73HWL-025ZT
 単相  単相100V 単相200V  単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.1 2.1
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.017~0.067
/0.167~0.217
0.017~0.067
/0.100~0.167
m/min 1~4/10~13 1~4/6~10
フック間最小距離
(mm)
900 900
自重(kg) 22 25




種類 2速切替型
品番 M73SXL-01ZT M73HXL-01ZT M73SXL-025ZT M73HXL-025ZT
 単相  単相100V 単相200V  単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.1 2.1
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.017~0.067
/0.167~0.217
0.017~0.067
/0.100~0.167
m/min 1~4/10~13 1~4/6~10
フック間最小距離
(mm)
900 900
自重(kg) 22 25




小型電気チェーンブロック(アクセルグリップタイプ)/ 品番 M73CDH-015ZT 【詳細表示】
商品番号 M73CDH-015ZT 価 格
グリップの回転で速度調整 小型電気チェーンブロック(アクセルグリップタイプ)
品番 M73CDH-015ZT
価格は下記をご覧下さい
■特長
●アクセルグリップ式のハンドリングで操作性抜群
グリップを回すことで巻上・巻下操作が可能。
オートバイのアクセルの様な操作感。
グリップを回さない限り巻上・巻下運転が作動しないのでグリップを持っての水平移動も台車を押す感覚でラクにできます。
※横行トロリ仕様の場合

●無段変速型で最適速度での操作も可能
無段変速型ならグリップの回転量に応じて巻上速度を変速させることが可能。
グリップを手首でひねる動作なので、最適な速度に保持した巻上速度・巻下運転が思いのまま。

●超微速運転も可能
グリップの回し加減によっては超微速運転も可能。
組み立て作業や治具交換、型合わせ作業に最適です。


●1速型
巻上速度は一定。変速機能なし。

●2速型
グリップの回転量によって巻上速度が変わる。

●無段変速型
グリップの回転量に比例して巻上速度が変化。

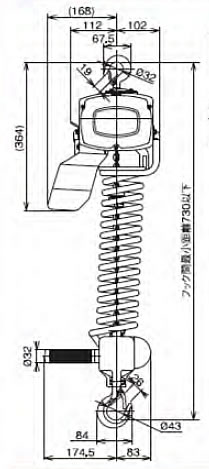

■アクセルグリップタイプ寸法図
  A寸法 B寸法
単相100kgまで 177.1 210.2
単相250kgまで 232.6 229.2
三相250kgまで 203 229.2

■アクセルグリップタイプ仕様
三相
種類 1速型
品番 三相200V M73CDH-015ZT M73CDH-025ZT
定格荷重(kg) 150 250
揚程(m) 2.5
モータ出力(W) 550
短時間定格(分) 30
巻上速度 周波数 50/60
m/s 0.15/0.183
m/min 9/11
フック間最小距離(mm) 730
自重(kg) 23


単相
種類 1速型
品番 M73SDH-01ZT M73HDH-01ZT  M73SDH-025ZT  M73HDH-025ZT
 単相  単相100V 単相200V   単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.5 2.5
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.217 0.167
m/min 13 10
フック間最小距離
(mm)
730 730
自重(kg) 20 22




単相
種類 2速型
品番 M73SBDH-01ZT M73HBDH-01ZT M73SBDH-025ZT M73HBDH-025ZT
 単相  単相100V 単相200V  単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.5 2.5
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.067/0.217 0.067/0.167
m/min 4/13 4/ 10
フック間最小距離
(mm)
730 730
自重(kg) 20 22




単相
種類 無段変速型
品番 M73SVDH-01ZT M73HVDH-01ZT M73SVDH-025ZT M73HVDH-025ZT
 単相  単相100V 単相200V  単相100V 単相200V
定格荷重(kg) 100 250
揚程(m) 2.5 2.5
モータ出力(W) 300 600
短時間定格(分) 25 25
巻上速度 m/s 0.017/0.217 0.017~0.167
m/min 1~13 1~10
フック間最小距離
(mm)
730 730
自重(kg) 20 22


運賃、および消費税は、記載価格には、含まれていません。
